Raltron晶振,贴片无源晶振,RT3215晶体

频率:32.768KHZ

尺寸:3.2*1.5*0.8mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,3.2x1.5晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

Raltron晶振,贴片无源晶振,RT3215晶体.32.768K晶振.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为石英晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

Raltron晶振通过全球独立销售网络为全球客户提供支持代表以及亚洲的几个附属办事处,战略地位于主要客户附近和市场.该公司的拉隆晶振产品由几家大型全球经销商分销目录房屋以及区域经销商处理具体的市场.谐振器,时钟振荡器和滤波器以及天线在位于的几个设施中生产中国. 该公司正从香港物流枢纽运送全球产品.

晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使贴片晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.

2

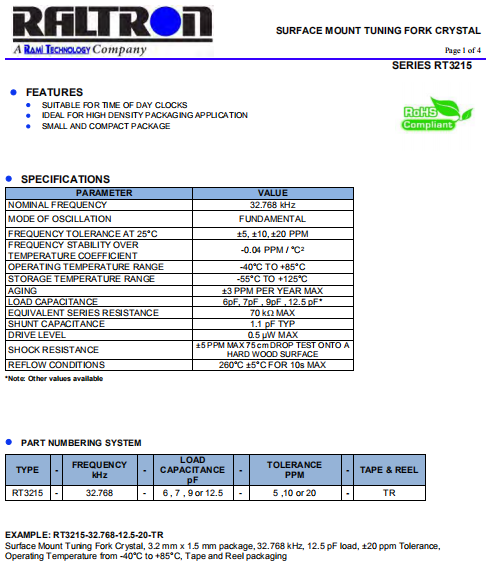

Raltron晶振

单位

RT3215晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40℃~+85℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±5ppm

±10ppm

±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.tydz99.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

6.0pF

7.0pF

9.0pF

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

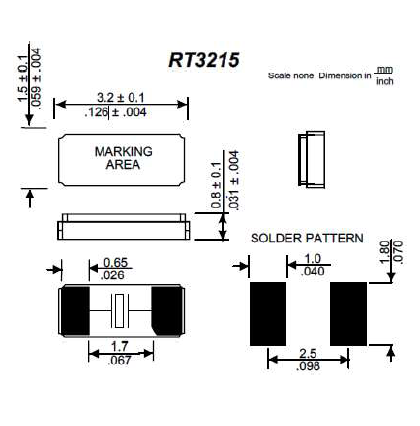

RT3215_3215

注意事项

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶体谐振器未撞击机器或其他电路板等.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

5

RALTRON美国拉隆晶振集团在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

美国RALTRON晶振公司事业产品废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及进口晶振产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证. 将持续的环境、健康和安全方面的改进、产品污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.

美国RALTRON晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时无源晶振产品也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.

以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.

RALTRON晶振公司遵守所有适用的有关环境,健康和安全的法律和法规,以及公司自己的有关环境,工业卫生和安全的方针和承诺.

RT3215
