泰艺晶振,有源晶振,PY晶振,PYETGCJANF-12.000000晶振

频率：1-200MHZ

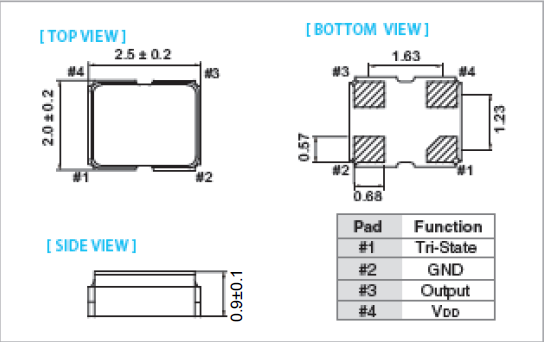

尺寸：2.5*2.0mm

贴片石英晶振适合用于车载电子领域的小型表面贴片石英晶体振荡器.也可对应有高的可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下四脚金属面晶振也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-2783-7683

泰艺晶振,有源晶振,PY晶振,PYETGCJANF-12.000000晶振,目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产SMD系列产品了,因体积大,很多电子产品接受小尺寸,而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量增多,所以生产这种的大体积成本就更高的了.普通贴片石英晶振外观使用金属材料封装的,具有高的稳定性,高的可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高的可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

石英晶振真空退火技术：2520mm晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

项目	符号	规格说明	条件
输出频率范围	f0	1-200MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.8-3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.tydz99.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±25 × 10-6
		L: ±20 × 10-6

功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCC Max.	ST 终端
输入电压	VIL	20 % VCC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

泰艺有源晶振编码列表：

Manufacturer Part Number原厂代码	Manufacturer品牌	Series型号	Type 类型	Frequency 频率	Voltage - Supply电压	Size / Dimension 尺寸	Height - Seated (Max)高度
PYETGCJANF-12.000000	Taitien	PY	XO (Standard)	12MHz	2.8 V ~ 3.3 V	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
PYETGCJANF-22.579200	Taitien	PY	XO (Standard)	22.5792MHz	2.8 V ~ 3.3 V	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
PYETGCJANF-30.000000	Taitien	PY	XO (Standard)	30MHz	2.8 V ~ 3.3 V	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
PYETGCJANF-4.000000	Taitien	PY	XO (Standard)	4MHz	2.8 V ~ 3.3 V	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
PYETGCJANF-64.000000	Taitien	PY	XO (Standard)	64MHz	2.8 V ~ 3.3 V	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
PYETGLJANF-22.579200	Taitien	PY	XO (Standard)	22.5792MHz	2.8 V ~ 3.3 V	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
PYETGLJANF-24.576000	Taitien	PY	XO (Standard)	24.576MHz	2.8 V ~ 3.3 V	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
PYETGLJANF-26.600000	Taitien	PY	XO (Standard)	26.6MHz	2.8 V ~ 3.3 V	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)

PY 2520

泰艺有源晶振产品列表：

PY PX

注意事项

1.DIP 产品

已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

2.SOJ 产品和SOP 产品

请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。

3.超声波清洗

（1）使用AT-切割晶体和表面滤波器（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。

（3）请勿清洗开启式晶振产品

（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
