AEL晶振,音叉晶振,PSX-415晶体

频率：32.768KHZ

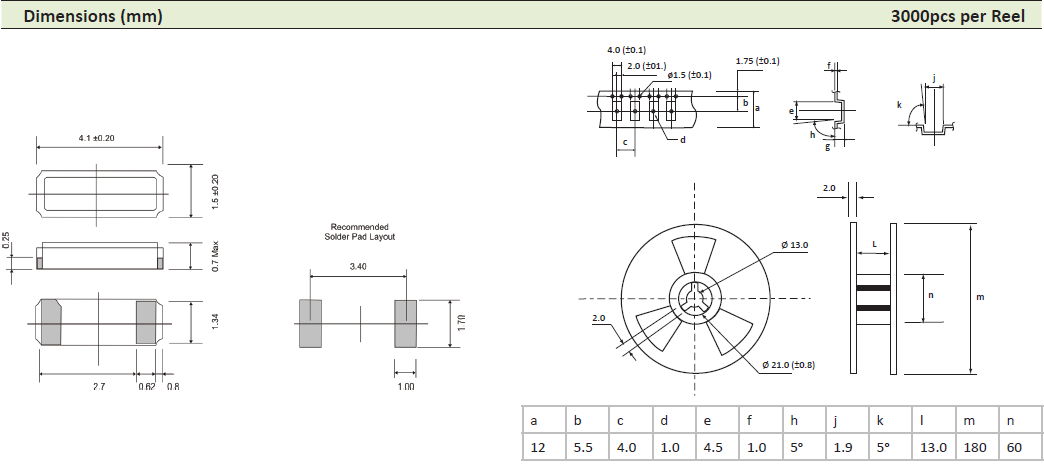

尺寸：4.1*1.5*0.7mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-2783-7683

AEL晶振,音叉晶振,PSX-415晶体.普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

AEL晶振有限公司是ISO 9002-2008认可的供应商,目前管理着广泛的国际认可的蓝筹客户.我们与所有供应商建立了长期的合作关系,并拥有悠久的高品质和无故障供应历史.我们的一些制造合作伙伴已经为AEL32.768K晶振生产了超过10年的产品.这使我们能够自信地提供一个批次的可靠性,质量,一致性和可重复性的可靠记录.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度晶振、高稳定性32.768K石英晶体元器件——石英晶体千赫兹晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

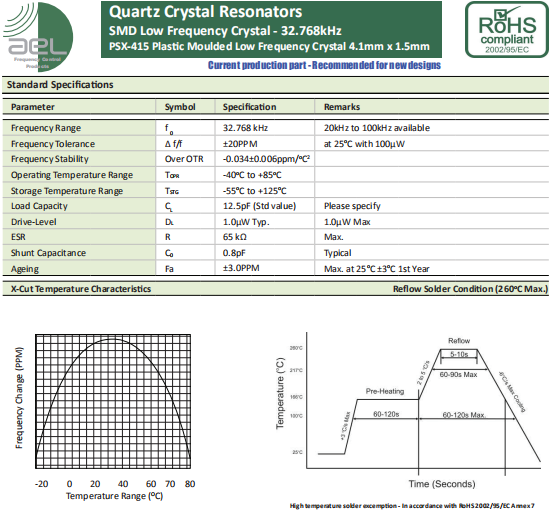

AEL晶振	单位	PSX-415晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±20ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.tydz99.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

注意事项

装载

SMD产品

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得贴片晶振产品(谐振器、振荡器、声表面滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

引线类型产品

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口石英晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英4115石英晶振未撞击机器或其他电路板等.

晶体滤波器

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装32.768K晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在石英晶体谐振器的输入电平在−10dBm以下的状态下使用.
光学产品

由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用.

AEL晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.

AEL晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系

AEL晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPAELO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
