Vectron晶振,石英晶体振荡器,MO-9000A晶振

频率:1.000MHz~110.000MHz

尺寸:2.5*2.0*0.75mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动石英晶振集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

Vectron晶振,石英晶体振荡器,MO-9000A晶振.小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.75mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

Vectron国际公司总部位于美国北部的哈德逊,在北美、欧洲和亚洲设有运营设施和销售办事处,它的技术能力在水晶振荡器和滤光器设计方面都很有名.维管有源晶振公司提供的创新和能力反映了更高频率、低成本设计和小型化的趋势,以及更先进的技术集成解决方案.其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源石英SMD晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

2

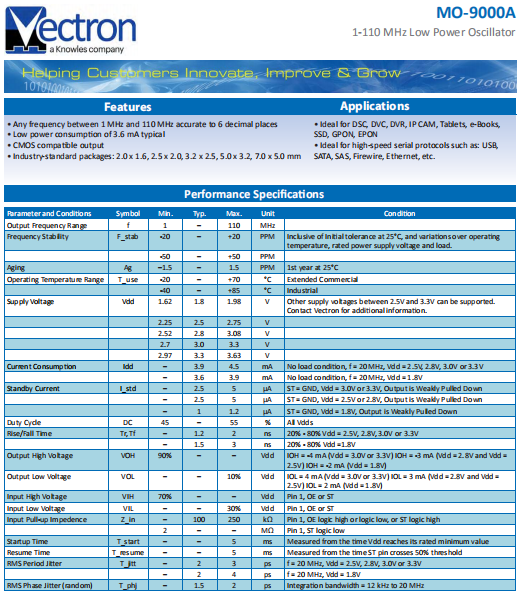

Vectron晶振

MO-9000A晶振

输出类型

CMOS

输出负载

15pF

振荡模式

基本/第三泛音

电源电压

+1.62V、+1.8V、+1.98V

频率范围

1~110MHZ

频率稳定度

±20ppm

工作温度

-20℃~+70℃

保存温度

-40℃~+85℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max

相位抖动(12兆赫~20兆赫)

1个PS最大

老化率

±3 ppm /年最大

3

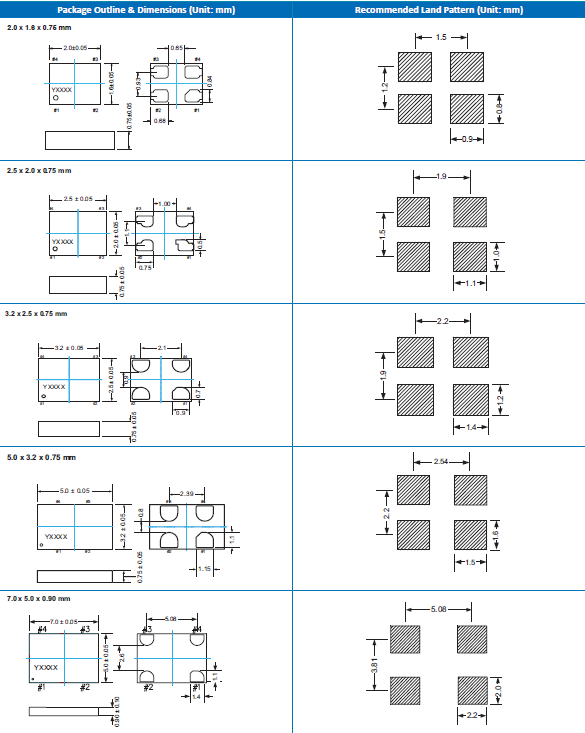

MO-9000A 2520 XO

注意事项

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.

激励功率

在晶体单元上施加过多驱动力,会导致石英低功耗晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则进口有源晶振或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体压控控制振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近2520晶振的地方(在20mm范围之间).

5

Vectron晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

Vectron晶振集团将确保其进口贴片晶振产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

Vectron集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

Vectron晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系

MO-9000A
