百利通亚陶晶振,有源晶振,KD晶振,KD3270037晶振

频率:32.768KHz

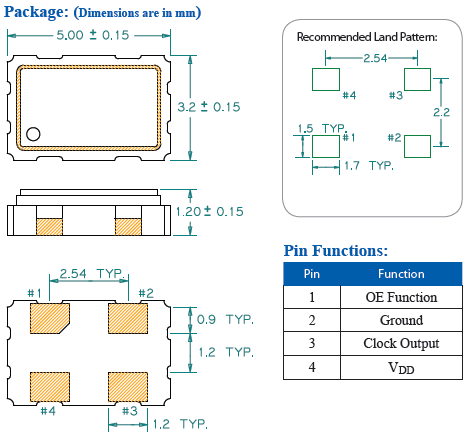

尺寸:5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,5032晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

百利通亚陶晶振,有源晶振,KD晶振,KD3270037晶振.可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
       石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。

项目

符号

规格说明

条件

输出频率范围

f0

32.768KHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.97-3.63V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.tydz99.com

H: -20 to +70


频率稳定度

f_tol

J: ±25 × 10-6



L: ±50× 10-6


功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

百利通亚陶晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
KD3270037 Diodes Incorporated  KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
KD3270037 Diodes Incorporated  KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
KD3270037 Diodes Incorporated  KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
KD3270031 Diodes Incorporated  KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
KD3270031 Diodes Incorporated  KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
KD3270031 Diodes Incorporated  KD 32.768kHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
KD3270040 Diodes Incorporated  KD 32.768kHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)

KD_3.3V 5.0_3.2 CMOS

百利通亚陶晶振产品列表:

KDQ KKQ KX

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形。特别是设置电抗,根据规范的负载阻抗。输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略。

机械处理

当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象。不执行任何强烈的冲击石英晶体振荡器。

如果一个强大的冲击已经给振荡器确保在使用前检查其特点。

百利通亚陶晶振,有源晶振,KD晶振,KD3270037晶振

台湾亚陶晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,32.768KHZ有源晶振并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.

亚陶百利通晶振减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。5032小型振荡器提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。

百利通亚陶晶振,有源晶振,KD晶振,KD3270037晶振
