Jauch晶振,石英晶振,JTX210晶振,32.768K晶振

频率:32.768KHZ

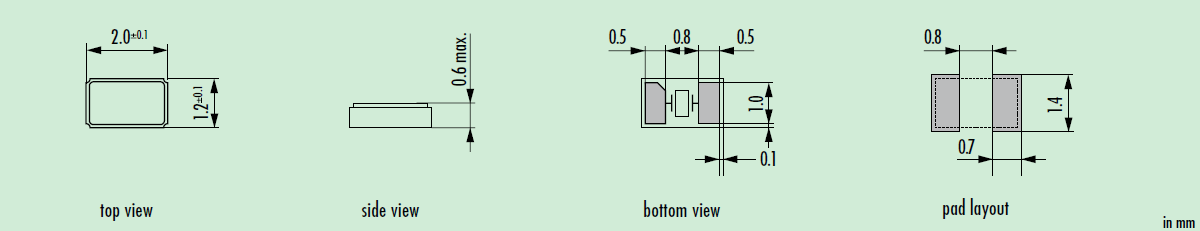

尺寸:2.0*1.2mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

Jauch晶振希望在质量和业务方面成为国际领先的石英晶振公司.因此,我们仍然是一个有吸引力和可靠的雇主,并且是一个先进且持续成功的公司. 我们的基本原则,包括我们的雇员的安全和健康,童工,歧视,公平薪酬,腐败,贿赂以及环境保护,都在JAUCH集团的行为准则中得到了支持.在良好的商业关系基础上,我们期望每个参与公司成功的人都能遵守这些行政原则.

自然保护和环境保护对公司非常重要.只有在一个稳定的环境下,我们才能在长期内继续开展石英晶体生产的业务活动.遵守国家标准和规定.对电池的运输、储存和处置的相关标准和程序进行跟踪.同样的规定也适用于废物管理、化学品和其他有害物质的处理和处置、排放和废水处理.Jauch晶振,石英晶振,JTX210晶振,32.768K晶振

1

Jauch晶振,石英晶振,JTX210晶振,32.768K晶振.32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.Jauch晶振,石英晶振,JTX210晶振,32.768K晶振

2

Jauch晶振

单位

JTX210晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40~+125℃

裸存

工作温度

T_use

-40 ℃ ∼+85℃

标准温度

激励功率

DL

0.5μW


频率公差

f_— l

±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±15ppm

超出标准的规格请联系我们.

负载电容

CL

7,9,12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

3

jtx210 2012

注意事项

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电石英晶体,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.Jauch晶振,石英晶振,JTX210晶振,32.768K晶振

在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度.

5

JAUCH晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和生产32.768K无源晶体产品能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程.

JAUCH晶振公司环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展2012移动通信晶振环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

JAUCH晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,生产新产品,不断提升企业小体积贴片晶振的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意. Jauch晶振,石英晶振,JTX210晶振,32.768K晶振
