ILSI晶振,无源贴片晶振,ILCX13晶体

频率:10.0MHz~150.0MHz

尺寸:3.2*2.5*0.9mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

ILSI晶振,无源贴片晶振,ILCX13晶体.3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的环保晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

ILSI America成立于1987年,其使命是成为世界级的ILSI供应商.频率控制产品.通过有机增长和战略收购,美国ILSI 现在是广泛设计,制造和供应的全球领导者,涵盖四个品牌的组件:ILSI,MMD,Ecliptek和Oscilent.美国晶振ILSI满足广泛的要求,满足OEM和CEM的严格标准.通过以下产品在许多垂直市场的客户:石英晶体,晶体振荡器,MEMS振荡器,TCXO,VCXO,OCXO,滤波器和谐振器.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

2

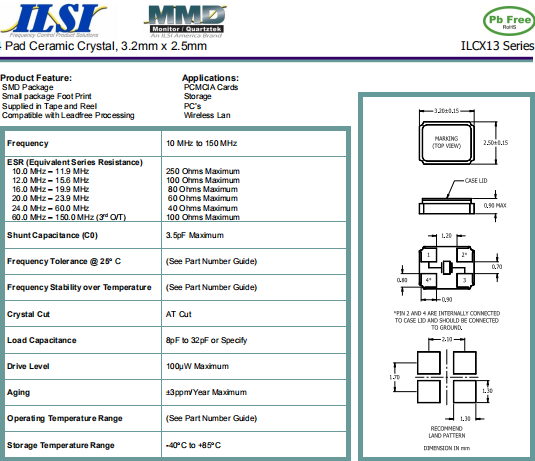

ILSI晶振

单位

ILCX13晶振

石英晶振基本条件

标准频率

f_nom

10.0MHz~150.0MHz

标准频率

储存温度

T_stg

-40℃~+85℃

裸存

工作温度

T_use

0℃~+70℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±30ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.tydz99.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

8pF~32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

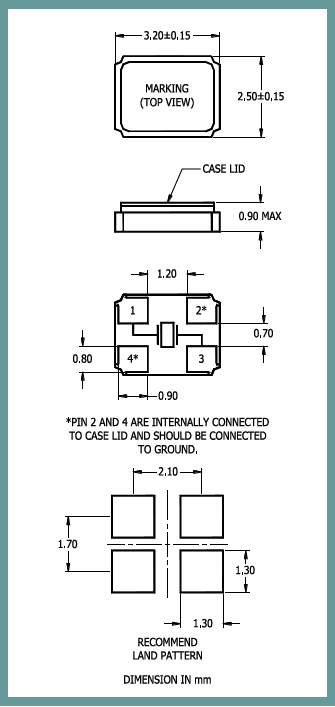

ILCX13 3225

注意事项

装载

SMD产品

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到3225晶振产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

引线类型产品

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.

请在没有直射阳光,不发生结露的场所保管.

其他

晶体谐振器

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.

让进口晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

晶体振荡器

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOSIC一样考虑.

有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以短距离连接.关于个别机型请确认宣传册、规格书.

5

美国ILSI晶振将:通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.

根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.

ILSI晶振集团将确保其高质量晶振产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

ILSI集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

ILSI晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

ILCX13 3225

6
