Jauch晶振,石英晶振,HC49/U晶振

频率：1.84~250MHZ

尺寸：13*10mm

插件石英晶体,体积小,焊接可采用自动插件系统,产品本身小型,表面插件晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准

订购热线：0755-2783-7683

JAUCH集团是石英晶体、石英晶体振荡器和电池技术的主要专家之一.公司成立于1954年,现在是频率控制产品行业的龙头企业之一,最近还拥有创新的MEMS计时时钟.我们是未来锂离子和锂聚合物电池市场的专家.Jauch晶振,石英晶振,HC49/U晶振

我们以我们的深度技术咨询、高应用和认证专业知识、先进的测试环境、高可用性和快速交付的产品和全球最大的石英晶振频率生成设备仓库来强调我们的领导能力.我们已投资于位于villingen - schwenningen总部的生产设施,以及时满足世界各地的客户需求:MEMS振荡器在我们自己的生产设施中配置并交付,关注时效性.

Jauch晶振,石英晶振,HC49/U晶振.插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面插件型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的贴片晶振,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.Jauch晶振,石英晶振,HC49/U晶振

Jauch晶振	单位	HC49/U晶振	石英晶振基本条件
标准频率	f_nom	1.84~250MHZ	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-40∼+90℃	标准温度
激励功率	DL	1~100μW
频率公差	f_— l	±3ppm~±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±15ppm	超出标准的规格请联系我们.
负载电容	CL	8~32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

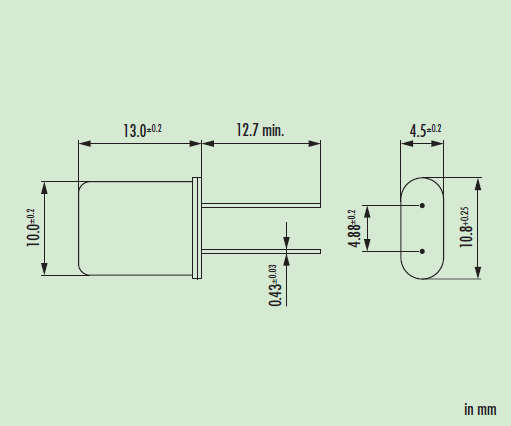

hc49-u 10.8-4.5

注意事项

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.Jauch晶振,石英晶振,HC49/U晶振

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以最短距离连接.关于个别机型请确认宣传册、规格书.

JAUCH晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动.推进了环境考虑的插件石英晶振产品和服务的产品和服务.为了提供社会,努力维护地球环境.遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力.Jauch晶振,石英晶振,HC49/U晶振

JAUCH晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献.与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对49S型插件晶振,石英晶振的化学物质的管理强化等.

地域社会环境U型石英晶振保全活动及生物多样性保全活动的参加,环境搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调.这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善.
