高利奇晶振,石英晶振,GDX-2晶振

频率:6.176~8.192HZ

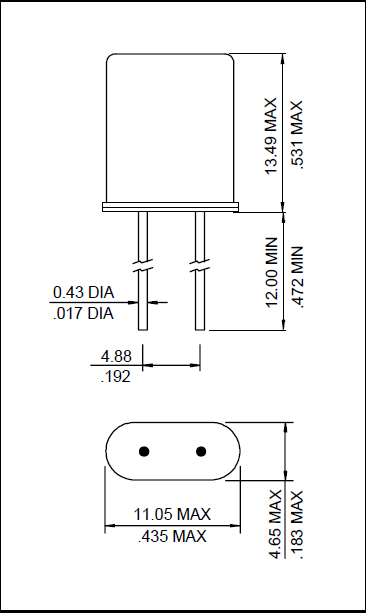

尺寸:13.46*11.05mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/U石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

Golledge晶振商业团队是该行业最有经验的团队之一.我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作,从最初的设计到全面生产.我们的注册到iso - 9001 :2015强调了对质量的全面承诺,同时我们的石英晶体谐振器产品的完整性由我们的专门的内部测试和测量实验室确保.我们的专业和高效的方法使我们成为许多领先的电子设备OEM和河北的首选供应商.

电子技术和技术相关产业正在迅速发展.随着技术进步和商业世界的发展,golledge晶振拥有支持我们客户需求的资源和灵活性.我们的理念是以石英晶振产品和服务的质量和一致性为基础的.我们致力于为业界提供最高的服务质量.我们的持续增长和极高的客户保留水平是这一承诺的证据.高利奇晶振,石英晶振,GDX-2晶振

1

高利奇晶振,石英晶振,GDX-2晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.高利奇晶振,石英晶振,GDX-2晶振

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶体该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

2

高利奇晶振

单位

GDX-2晶振

石英晶振基本条件

标准频率

f_nom

6.176~8.192MHZ

标准频率

储存温度

T_stg

-40~+85℃

裸存

工作温度

T_use

-20~+70℃

标准温度

激励功率

DL

2.0mW max


频率公差

f_— l

±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±50ppm

超出标准的规格请联系我们.

负载电容

CL

14~20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

3

49U01

注意事项

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.高利奇晶振,石英晶振,GDX-2晶振

使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

5

Golledge高利奇晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、HC-49U晶振材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.高利奇晶振,石英晶振,GDX-2晶振

Golledge晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来插件石英晶体、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.

Golledge高利奇晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的49U插件晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

6
