CTS晶振,贴片晶振,GA532晶振,石英晶体谐振器

频率:8~120MHz

尺寸:5.0*3.2mm

5032mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

CTS晶振公司成立于1896,是航空航天、通信、国防、工业、信息技术、医疗和运输市场的OEM、传感器和电子元器件的主要设计者和晶振生产厂家制造商.公司在北美洲、亚洲和欧洲设有12个生产基地,专注于为全球的工业伙伴提供先进的技术、卓越的客户服务和卓越的价值.CTS的目标是在技术的最前沿,提供创新的传感,连接和运动解决方案,以创造和推进世界各地的产品和服务.CTS晶振,贴片晶振,GA532晶振,石英晶体谐振器

2013一月,奥沙利文加入了CTS的总裁和首席执行官.在这一年,CTS晶振重新定义了简化业务模式、集中精力和推动利润增长的战略,从而减少了全球足迹,改善了竞争地位,提高了盈利能力.作为战略的一部分,CTS销售EMS业务.该交易加剧了CTS对其零部件和传感器业务的关注,并提供额外资金以推动核心能力的增长.

1

CTS晶振,贴片晶振,GA532晶振,石英晶体谐振器.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.

石英晶振真空退火技术:晶振高真空退火处理是消除SMD晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.CTS晶振,贴片晶振,GA532晶振,石英晶体谐振器

2

CTS晶振

单位

GA532晶振

石英晶振基本条件

标准频率

f_nom

8~120MHZ

标准频率

储存温度

T_stg

-40~+125℃

裸存

工作温度

T_use

-40~+125℃

标准温度

激励功率

DL

10μW,100μW Max


频率公差

f_— l

±15ppm~±150ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30ppm

超出标准的规格请联系我们.

负载电容

CL

8~12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

3

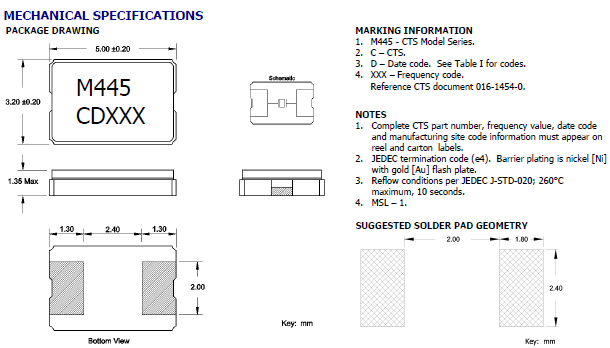

445 5032

注意事项

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.

如果过大的激励电力对石英晶体外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.CTS晶振,贴片晶振,GA532晶振,石英晶体谐振器

5

CTS晶振集团在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少5032陶瓷二脚晶振产品对环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

CTS晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,CTS晶振集团还开展了各种各样的5032陶瓷谐振器产品展示活动.CTS晶振,贴片晶振,GA532晶振,石英晶体谐振器

CTS晶振集团运用ISO14001环境管理系统进行环境管理,尽最大可能减小5032两脚贴晶振产品业务活动对环境造成的负担,并通过业务发展推进环境改善.CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺.

6


联系统一电子

服务热线:0755-2783-7683

手机联系:136-3164-7825

Q Q联系:761385328

邮 箱:tongyidz@163.com

地 址:深圳市宝安区西乡镇南区新一村2栋

采购:CTS晶振,贴片晶振,GA532晶振,石英晶体谐振器

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码
