大河晶振,贴片晶振,FCX-04C晶振

频率:13~60MHZ

尺寸:3.2*2.5mm

四脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

大河晶振,2014年开始2017年为止的第4次中期经营计划启动了.作为经营理念,“顾客的满足与信赖的获得”、“通过独创的构思的价值的创造”、“事业结构改革提高收益能力”,将所有的利益都信赖在公司的目标.

本公司小型追求了起因,索尼发明了,世界第一的小型晶体管收音机,散列- 55(1955年),本公司的小型抵抗器被采用了.产品阵容这件事,本公司“轻薄短小”和概念,谁都没做过的创造的DNA被找到了.一直以来,本公司的主力时钟晶振产品从抵抗器到水晶制品的现在,也始终持续着对小型化的挑战.四脚SMD型3225晶振,FCX-04C晶振,汽车级晶振

水晶装置,今后的数字网络社会的发展的同时,重要性也增加了.今后也要挑战魅力的装置音叉晶振的开发,同时也努力提高股东、客户、地域居民、员工等的相关人员的期待,努力提高其满足度.为了能够在任何人的企业经营中,通过继续的事业能够在努力的事业上做出贡献的社会贡献的企业.

1

大河晶振,贴片晶振,FCX-04C晶振.小体积贴片3225mm晶振,外观小型,表面贴片型晶体谐振器,因石英晶体本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (3.2 × 2.5 × 0.7 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.四脚SMD型3225晶振,FCX-04C晶振,汽车级晶振

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

2

大河晶振

单位

FCX-04C晶振

石英晶振基本条件

标准频率

f_nom

8~60MHZ

标准频率

储存温度

T_stg

40 ~ +85°C /

-40 ~ +105°C/

 -55 ~ +125°C

裸存

工作温度

T_use

-20 ~ +70°C /

-30 ~ +85°C/

 -40 ~ +85°C/

 -40 ~ +125°C

标准温度

激励功率

DL

最大200μW


频率公差

f_— l

±15°C × 10-6 (标准)/±20°C × 10-6/

±30°C × 10-6/

±50°C × 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30 × 10-6/

-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

5pF,6pF,7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

3

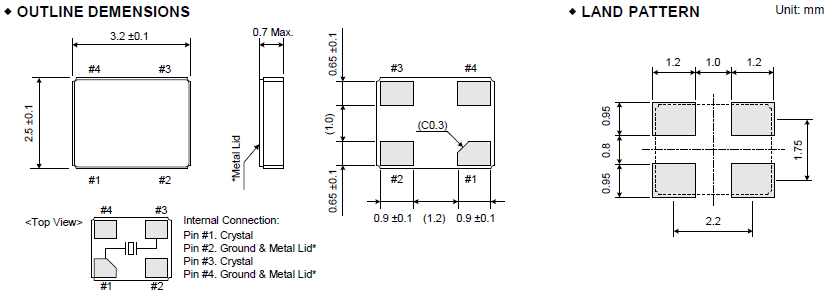

FCX-04C_3.2_2.5

注意事项

贴片晶振产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当石英水晶振动子产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.大河晶振,贴片晶振,FCX-04C晶振

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.四脚SMD型3225晶振,FCX-04C晶振,汽车级晶振

加热包装材料至+150°C以上会破坏产品特性或损害压电石英晶体.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.

在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

石英水晶振子的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.

5

大河晶振,贴片晶振,3225mm石英晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.四脚SMD型3225晶振,FCX-04C晶振,汽车级晶振

过去大河晶振集团已经针对低频3225金属面晶体产品重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

日本大和晶振将在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们使用3225石英晶体产品时候的环保意识.确保公众环境保护活动的信息公开.

大河晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.大河晶振,贴片晶振,FCX-04C晶振

致力于环境保护,包括预防污染.在金属壳四脚贴片晶体产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.

6
