大河晶振,贴片晶振,FCX-04晶振

频率:13~60MHZ

尺寸:3.2*2.5mm

晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

大河晶振,石英晶振,石英振荡器为中心的电子设备制造商.自1949年开始抵抗器的制造以来,本公司一贯致力于充满魅力的装置的开发,以获得更高的客户满足的目标.特别是橘色的类型(表面安装型)的小型水晶器件行业的龙头企业,作为先行的同时,经常独自的经验积累了.结果,很多顾客从“小型的话就会”信赖.

在持续每天进化的电子机器业界中,企业持续成长是不容易的事,不过,总是以自己的双手为自己的手创造下一代的企业的想法,更强烈的职员一个人渗透着.此外,在推进贴片晶振产品产生有害物质的降低和节能,推进环境的企业作为目标的努力的是当然,在公司治理(企业统治)和依从(法规)也重视.3225无源晶振, FCX-04晶振,进口晶振

1

大河晶振,贴片晶振,FCX-04晶振.3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,石英晶体谐振器在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.3225无源晶振, FCX-04晶振,进口晶振

石英晶振产品电极的设计:石英晶振产品的电极对于贴片石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.大河晶振,贴片晶振,FCX-04晶振

2

大河晶振

单位

FCX-04晶振

石英晶振基本条件

标准频率

f_nom

13~60MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-20°C ~ +70°C /

-30 °C~ +85°C/

 -40°C ~ +85°C

标准温度

激励功率

DL

最大500μW


频率公差

f_— l

±15°C × 10-6 (标准)/±20°C × 10-6/

±30°C × 10-6/

±50°C × 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

5pF,6pF,7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

3

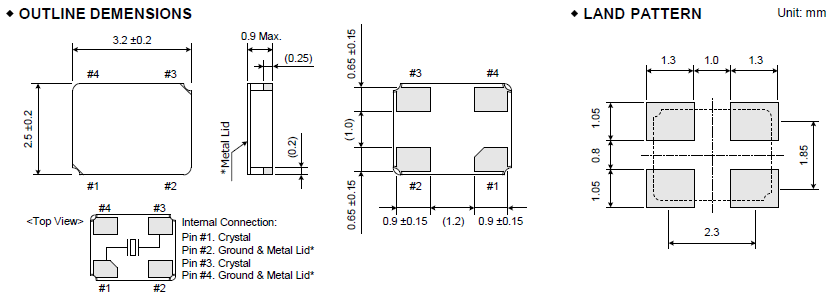

FCX-04_ 3.2_2.5

注意事项

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.3225无源晶振, FCX-04晶振,进口晶振

加热包装材料至+150°C以上会破坏产品特性或损害压电石英晶体.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.

在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当石英水晶振动子产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.大河晶振,贴片晶振,FCX-04晶振

晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.

有关SMD贴片产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

5

日本大和晶振将在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们使用3225石英晶体产品时候的环保意识.确保公众环境保护活动的信息公开.3225无源晶振, FCX-04晶振,进口晶振

大河晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

过去大河晶振集团已经针对低频SMD晶体产品重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

大河晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.大河晶振,贴片晶振,FCX-04晶振

大河晶振集团将确保3225金属面晶体产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.
