ECS晶振,贴片晶振,ECX-53B晶振,ECS-250-8-30B-CKM晶振

频率:8~150MHZ

尺寸:5.0*3.2mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

ECS晶振公司完全承诺并支持RoHS指令,现在生产符合以下定义的符合要求的石英晶振产品.我们的许多石英晶振产品从一开始就与RoHS兼容.他们中的许多人符合下面的指导方针.国际生产各种电子元件.从圆柱形音叉晶体到高稳定性的烤炉控制振荡器,ECS,inc .提供最多行业中频率控制设备的综合.ECS晶振,贴片晶振,ECX-53B晶振,ECS-250-8-30B-CKM晶振

ECS晶振公司是世界一流的研究机构和电子设备设计师公认的创新频率控制解决方案的前15的全球开发商和制造出全球竞争者数超过600的晶振厂家. “通过与班上最好的合作,成为向电信工业,实用,航海,汽车,RFID,航空航天和医疗(非生命支持)行业提供创新,先进的频率控制组件解决方案的市场领导者石英晶体/滤波器,时钟振荡器,陶瓷谐振器/滤波器和所有其他压电产品的制造.

1

ECS晶振,贴片晶振,ECX-53B晶振,ECS-250-8-30B-CKM晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.ECS晶振,贴片晶振,ECX-53B晶振,ECS-250-8-30B-CKM晶振

超小型、超低频石英晶体谐振器的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一.我公司统一电子具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

2

ECS晶振

单位

ECX-53B晶振

石英晶振基本条件

标准频率

f_nom

8~150MHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-20 ℃ ∼+70℃

标准温度

激励功率

DL

100μW  Max


频率公差

f_— l

±30ppm Max

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10ppm

超出标准的规格请联系我们.

负载电容

CL

10~20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

3

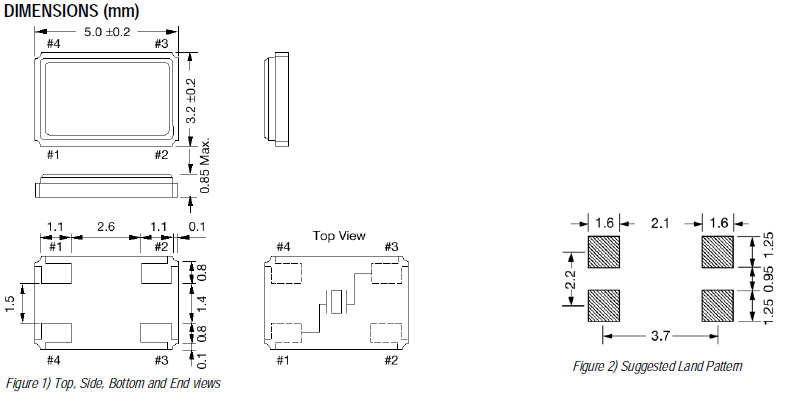

ecx_53b 5032

注意事项

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.ECS晶振,贴片晶振,ECX-53B晶振,ECS-250-8-30B-CKM晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

5

ECS晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意. 与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强5032石英晶振产品化学物质管理.ECS晶振,贴片晶振,ECX-53B晶振,ECS-250-8-30B-CKM晶振

重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强5032陶瓷面压电石英晶体污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.

ECS晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和陶瓷面石英晶体谐振器生产能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程.

6
