日蚀晶振,贴片晶振,EA3560HA12-16.000M晶振,石英晶振

频率：16MHZ

尺寸：6.0*3.5mm

小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求.

订购热线：0755-2783-7683

优质的服务是Ecliptek日蚀晶振成功的基石.我们时时为客户着想,尽力满足并超越客户对于我们的石英晶振,贴片晶振,电压晶体元件,晶体振荡器,有源晶振等产品的质量要求以及服务价值.凭借先进的设备一流的技术以及公司训练有素的服务团队,多方面的满足各领域客户的不同需求,从而成为晶振行业内的最佳资源之一.

日蚀晶振实业公司从研发生产到销售所使用的材料均符合ROHS环保要求,所生产的石英晶振晶体达到了欧盟环保要求. 日蚀购买的所有部件和材料都是经过检查严格按照标准并且符合RoHS标准的制造商所提供. 日蚀晶振公司为专业的石英频率控制装置制造商.我们的主要生产产品为全系列石英晶体振荡子(DIP＆SMD X'TAL)、有源晶振、晶体振荡器(SMD OSLLATOR)和电压晶体控制振荡器(SMD VCXO).日蚀晶振,贴片晶振,EA3560HA12-16.000M晶振,石英晶振

日蚀晶振,贴片晶振,EA3560HA12-16.000M晶振,石英晶振.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从16MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使SMD晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.日蚀晶振,贴片晶振,EA3560HA12-16.000M晶振,石英晶振

日蚀晶振	单位	EA3560HA12-16.000M晶振	石英晶振基本条件
标准频率	f_nom	16MHZ	标准频率
储存温度	T_stg	-40℃~+85℃	裸存
工作温度	T_use	-20∼+70℃	标准温度
激励功率	DL	100μW
频率公差	f_— l	±15ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±15ppm	超出标准的规格请联系我们.
负载电容	CL	12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

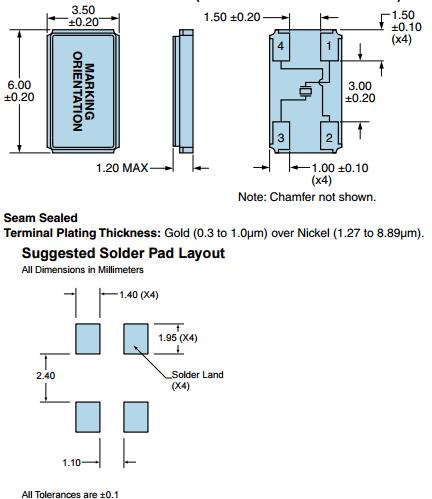

EA3560HA12-16.000M 6035

注意事项

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.日蚀晶振,贴片晶振,EA3560HA12-16.000M晶振,石英晶振

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以最短距离连接.关于个别机型请确认宣传册、规格书.

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用6.0×3.5mm石英晶振产品对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

日蚀晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在6035工业级贴片晶振、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.

日蚀晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

日蚀石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力生产6.0×3.5贴片晶振,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.日蚀晶振,贴片晶振,EA3560HA12-16.000M晶振,石英晶振
