日蚀晶振,贴片晶振,EA1620LA12晶振
频率:20MHZ
尺寸:2.0*1.0mm
Ecliptek日蚀晶振公司成立于1987年,是一家石英晶振晶体,贴片晶振频率元件控制市场上公认的领导者.日蚀晶振公司拥有先进的产品和领先的技术使我们能够为客户提供最好的石英晶体,贴片晶振,石英水晶和有源晶振,石英晶体振荡器,贴片振荡器产品.
服务是Ecliptek日蚀晶振成功的基石.我们时时为客户着想,尽力满足并超越客户对于我们的石英晶振,贴片晶振,电压晶体元件,晶体振荡器,有源晶振等产品的质量要求以及服务价值.凭借先进的设备一流的技术以及公司训练有素的服务团队,多方面的满足各领域客户的不同需求,从而成为晶振行业内的最佳资源之一.
日蚀晶振,贴片晶振,EA1620LA12晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
石英晶体真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.EA1620LA12晶振,2016封装晶振,小体积无源晶体
日蚀晶振 |
单位 |
EA1620LA12晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
20MHZ |
标准频率 |
储存温度 |
T_stg |
-40℃~+125℃
|
裸存 |
工作温度 |
T_use |
-20∼+70℃
|
标准温度 |
激励功率 |
DL |
100µWatts Maximum |
|
频率公差 |
f_— l |
±15ppm
|
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±15ppm
|
超出标准的规格请联系我们. |
负载电容 |
CL |
12pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
机械振动的影响EA1620LA12晶振,2016封装晶振,小体积无源晶体
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.日蚀晶振,贴片晶振,EA1620LA12晶振
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

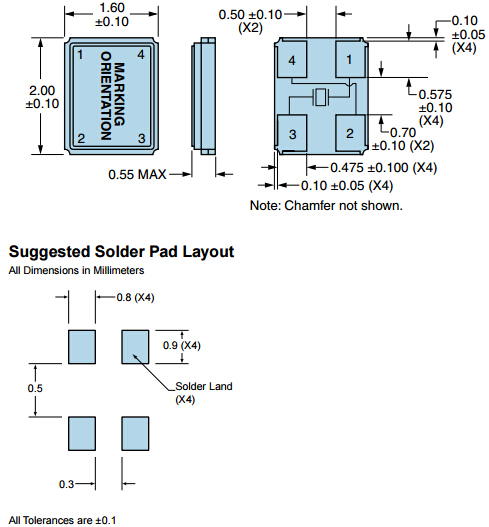

(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
日蚀晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强2016贴片谐振器污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.日蚀晶振,贴片晶振,EA1620LA12晶振
日蚀石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治无源晶体谐振器生产工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.EA1620LA12晶振,2016封装晶振,小体积无源晶体
日蚀晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,2016无源贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
