日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,石英晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

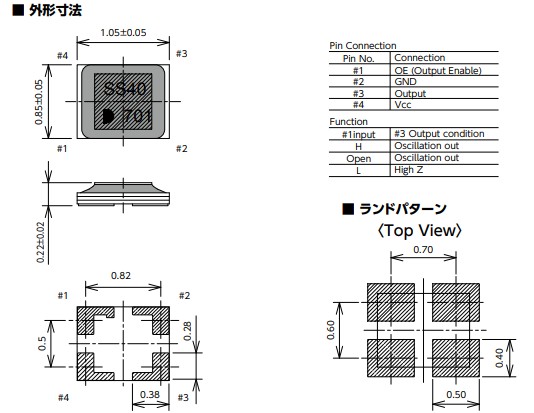

KDS晶振,有源晶振,DS1008JS晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,1008mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

在使用KDS晶振时注意:

石英晶体振荡器使用注意事项

晶体振荡器的处理与其略有不同其他电子元件。请阅读以下注意事项小心地正确使用晶体振荡器确保设备的最佳性能。

1.电源旁路电容

使用本产品时，请放置一个约0.01的旁路电容μF，介于电源和GND之间（尽可能靠近产品终端尽可能）。

2.安装表面贴装晶体时钟振荡器

（1）安装电路板后温度快速变化

当安装板的材料为表面安装时钟振荡器封装膨胀系数不同于陶瓷的膨胀系数材料，焊接的圆角部分可能会破裂，如果受到影响长时间反复发生极端温度变化。你在这样的条件下，建议情况是这样的事先检查过。KDS晶振,有源晶振,DS1008JS晶振

（2）通过自动安装进行冲击

当晶体时钟振荡器被吸附或吸入时自动安装或超过的冲击过程安装石英晶体振荡器,SPXO晶振时会发生指定值板，振荡器的特性会改变或恶化。

（3）板弯曲应力

将晶体时钟振荡器焊接到印刷后板，弯曲板可能会导致焊接部分剥落关闭或振荡器封装由于机械应力而破裂。

3.抗跌落冲击力

本目录中的产品设计得非常高抗自由落体冲击（最多三次）。但是，如果错误地将石英晶振,贴片晶振产品从桌子等处丢弃，为确保最佳性能，建议您使用再次测量产品的性能或您要求我们再次测量它。

4.静电

本目录中的产品使用CMOS IC作为其有源产品元素。因此，在一个环境中处理产品对抗静电的措施拍摄。

5.耐高温

关于耐高温性，使用KDS晶振产品时在温度为+ 125°C的极端环境中超过24小时，产品的所有特点无法保证。要特别注意存放产品在正确的温度范围内。

6. EMI

当您考虑EMI时，低电源电压建议使用（例如2.5V，1.8V，1.5V或0.9V）。此外，请事先咨询我们有关的组合针对上述EMI的两种对策。

7.超声波清洗

当进行本目录中产品的超声波清洁时根据其安装状态和清洁条件等，该产品的晶体振荡器可能会发生共振断裂。在超声波清洁之前，请务必检查条件。

8.请将水晶时钟振荡器用于特殊用途时欢迎与我们联系。

KDS集团将：不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.KDS晶振,有源晶振,DS1008JS晶振
