京瓷晶振,贴片晶振,CX3225SB晶振,CX3225SB12000D0GZJC1晶振

频率:19.2~26MHZ

尺寸:3.2*2.5mm

3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

京瓷集团通过追求生态和经济倡议,开展旨在实现可持续发展的环境活动.我们以节约能源和减缓气候变化措施尤为活跃,如安装屋顶太阳能发电系统和京瓷晶振节能设备,与日益增长的“绿色窗帘”在Windows和公司设施外墙减少空调负荷.我们也通过生物多样性保护为社区作出贡献.为表彰这些努力,京瓷在日本连续第六年获得环境部长颁发的全球暖化预防活动奖.京瓷晶振,贴片晶振,CX3225SB晶振,CX3225SB12000D0GZJC1晶振

京瓷的目标是建立一种企业文化,让每一位员工愉快地工作,培养出不同个人生产石英晶体的独特才能.为此,京瓷从事各种活动,包括国际培训、促进当地工作人员管理职位、发展支持抚养儿童和照顾老年人的系统.我们与我们的商业伙伴合作,促进企业社会责任,确保人权、劳工权利和环境在整个供应链中得到保护.

1

京瓷晶振,贴片晶振,CX3225SB晶振,CX3225SB12000D0GZJC1晶振.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶振系列组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.京瓷晶振,贴片晶振,CX3225SB晶振,CX3225SB12000D0GZJC1晶振

2

京瓷晶振

单位

CX3225SB晶振

石英晶振基本条件

标准频率

f_nom

19.2~26MHZ

标准频率

储存温度

T_stg

-40~+85℃

裸存

工作温度

T_use

-30~85℃

标准温度

激励功率

DL

10μW(最大100μW)


频率公差

f_— l

±10 ×10−6 ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±15 ×10−6

超出标准的规格请联系我们.

负载电容

CL

8pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±2 × 10-6 / year Max.

+25°C,第一年

3

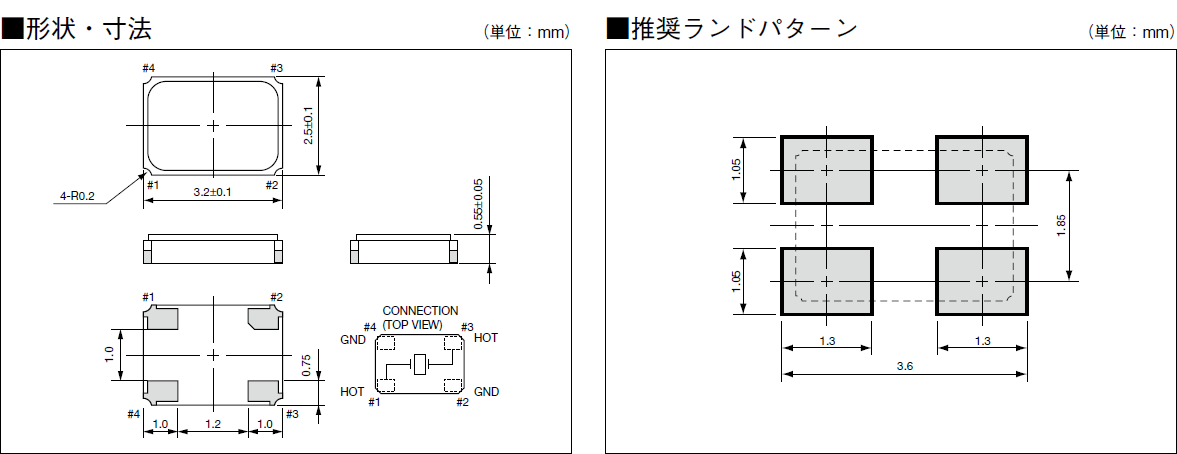

CX3225SB_3.2_2.5

注意事项

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.京瓷晶振,贴片晶振,CX3225SB晶振,CX3225SB12000D0GZJC1晶振

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

贴片无源晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).

5

京瓷晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产贴片型石英晶振活动中完全遵守并符合现行所有标准规范的要求.

致力于环境保护,包括预防污染.在3225mm无源晶体产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.京瓷晶振,贴片晶振,CX3225SB晶振,CX3225SB12000D0GZJC1晶振

京瓷晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

对我们的3225石英晶体产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.

6
