京瓷晶振,贴片晶振,CX1210SB晶振

频率:27.12~32MHZ

尺寸:1.2*1.0mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

京瓷晶振最初是一个郊区的小工厂,没有钱,没有证书,没有声誉.我们没有什么可依靠的,只有一点技术和28个值得信赖的同事.尽管如此,公司还是经历了快速的发展,因为每个人都尽了最大的努力,经理们为了赢得员工的信任而献出了自己的生命.我们想成为一家优秀的公司,所有员工都可以互相信任,放弃自私的动机,为工作感到自豪,这种愿望成为京瓷管理的基础.

京瓷的全球业务提供各种各样的石英晶振产品,包括先进的材料、部件、设备、设备、网络工程和其他服务.这种广泛的专业知识使京瓷能够在一个给定的产品线中集成全过程,从开发和生产到销售和物流.这种资源的有效利用产生了全群体协同效应,产生了卓越的性能、功能和价值的产品.

1

京瓷晶振,贴片晶振,CX1210SB晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶体目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,京瓷晶振,贴片晶振,CX1210SB晶振

2

京瓷晶振

单位

CX1210SB晶振

石英晶振基本条件

标准频率

f_nom

27.12~32MHZ

标准频率

储存温度

T_stg

-40 ~ +105°C

裸存

工作温度

T_use

-30 ~ +85°C

标准温度

激励功率

DL

10μW(最大100μW)


频率公差

f_— l

±10 ×10−6 ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10 ×10−6

超出标准的规格请联系我们.

负载电容

CL

8pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±1 × 10-6 / year Max.

+25°C,第一年

3

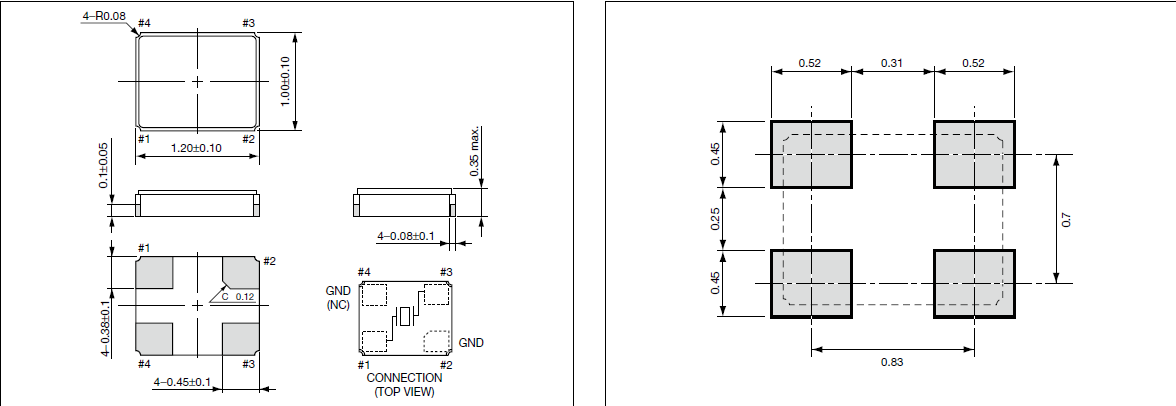

CX1210SB 1.2_1.0

注意事项

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.京瓷晶振,贴片晶振,CX1210SB晶振

在更高或更低温度或高湿度环境下长时间保存石英晶体产品时,会影响频率稳定性或焊接性.

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.

自动安装和真空化引发的冲击会破坏石英振动子产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

5

京瓷晶振将根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.

京瓷晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到网络设备晶振产品对全球的环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

京瓷晶振集团将:不论何时何地尽可能的进行1210晶振源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

消除事故和环境方面的偶发事件,减少1.2*1.0mm石英晶振产品废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.京瓷晶振,贴片晶振,CX1210SB晶振

京瓷晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

6
