京瓷晶振,贴片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振

频率:16~60MHZ

尺寸:2.5*2.0mm

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

京瓷晶振致力于创造超越客户期望的价值.品牌承诺的性能,惊奇和喜悦在技术实力、优质的区域,和响应.“新的价值边界”反映了京瓷在技术前沿不断创造新价值的承诺.全球京瓷集团开发独特的技术和应用其愿景,创造有价值的产品,市场不断寻求.具有独创性和高质量,不断创造新价值促进人类进步.

京瓷把“客户第一”的原则放在首位,以确保我们提供的石英晶振产品和服务始终使人们满意.顾客满意要求我们对周围的不断变化作出快速反应.我们也努力通过有机地动员和管理资源的技术能力,京瓷集团在创造新的价值,用我们的京瓷理念,我们的阿米巴管理系统,我们通过“人类智慧的债券管理的信念.当我们一起努力,参与管理,发现工作中的满足感和扩大我们真正的潜力,我们人类的成长.

1

京瓷晶振,贴片晶振,CT2016DB晶振,CT2016DB38400C0FLHA2晶振.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着石英晶体谐振器的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

2

京瓷晶振

单位

CT2520DB晶振

石英晶振基本条件

标准频率

f_nom

16~60MHZ

标准频率

储存温度

T_stg

-40 ~ +105°C

裸存

工作温度

T_use

-30 ~ +85°C

标准温度

激励功率

DL

10μW(最大100μW)


频率公差

f_— l

±10 ×10−6 ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10 ×10−6

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±2 × 10-6 / year Max.

+25°C,第一年

3

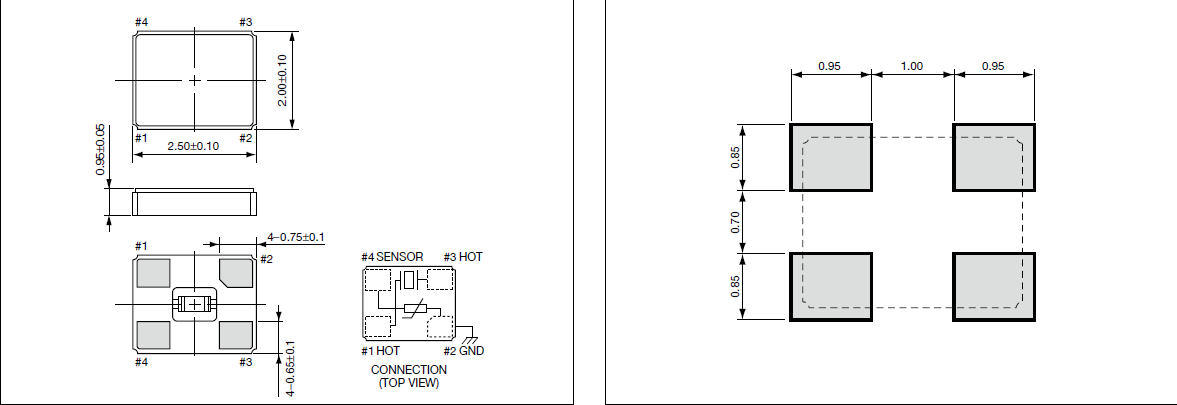

CT2520DB 2.5_2.0

注意事项

在更高或更低温度或高湿度环境下长时间保存石英晶体产品时,会影响频率稳定性或焊接性.

在焊接贴片晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

在更高或更低温度或高湿度环境下长时间保存石英晶体产品时,会影响频率稳定性或焊接性.

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用石英晶振.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.

过高的静电可能会损坏贴片无源晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

请勿使用可能导致音叉振子所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

5

日本京瓷晶振将在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育展示京瓷贴片晶振产品的生产来提高他们的环保意识.确保公众环境保护活动的信息公开.

过去京瓷晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

京瓷晶振集团将:不论何时何地尽可能的进行贴片石英晶振源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

京瓷晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

京瓷集团将有效率的使用自然资源和能源,以便从源头减少2520小体积贴片晶振废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
