ECS晶振,石英晶振,CSM-8M晶振

频率:6~100MHZ

尺寸:7.0*5.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

ECS晶振公司与世界各地的组织,几乎每个行业以及从各个规模,从创业公司到全球财富500强组织的业务.工业应用如监控,过程控制,RFID,库存跟踪,售货机监控,数据链接,条形码读取设备;商业应用,例如门口播音员,照明和水控制,安全和访问系统,门控制,远程激活,记分板,订购和寻呼系统;汽车应用如遥控无钥匙进入和轮胎压力监测;消费品如电子玩具,家居安全门,车库门开门,对讲机,气象站,灌溉控制器等;医疗产品如患者呼叫和监控系统,障碍辅助设备,远程患者数据记录和实时无线监控设备.ECS晶振,石英晶振,CSM-8M晶振

公司的顶尖人才和技术,配合创新的石英晶振产品开发理念,可能在设计需要精确计时的复杂应用程序时解决复杂的客户问题.这些制造地点在ECS公司的质量保证标准中占有最大份额,这些制造地点和大多数韩国.严格的有源晶振质量管理认证从国际标准化组织ISO 9001/2008,ISOTS 16949,ISO 14001和符合AECQ标准的产品开始.

1

ECS晶振,石英晶振,CSM-8M晶振.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从6MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶体谐振器的年老化特性.ECS晶振,石英晶振,CSM-8M晶振

2

ECS晶振

单位

CSM-8M晶振

石英晶振基本条件

标准频率

f_nom

6~100MHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-10 ℃ ∼+70℃

标准温度

激励功率

DL

100μW  Max


频率公差

f_— l

±30ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10ppm

超出标准的规格请联系我们.

负载电容

CL

8~20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

3

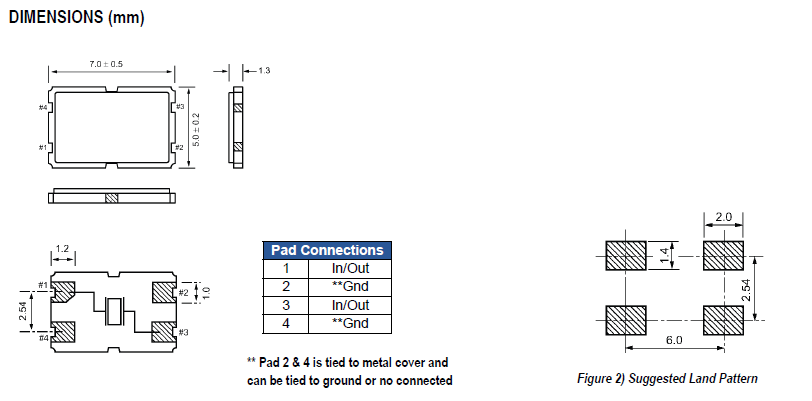

csm-8mr 7050

注意事项

在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.ECS晶振,石英晶振,CSM-8M晶振

石英晶振产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.

请勿施加过大压力,以免引脚变形.已变形的引脚焊接时会造成浮起.尤其是SOP产品需要更加小心处理.

5

严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的7050石英晶振材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.

美国ECS晶振公司事业7050mm晶振废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证.

ECS晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和MP3用石英晶振产品生产安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.ECS晶振,石英晶振,CSM-8M晶振

6
