西铁城晶振,石英晶振,CMR200T晶振,CMR200T32768DZBT晶振

频率:32.768kHz

尺寸:6.0*2.0mm

32.768K时钟晶体具有小型,轻型的插件晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

西铁城晶振株式会社成立于1930年,在第二年(1931年)生产出第一只西铁城牌手表.截止2010年底,已发展为以钟表为主业,多种经营的集团性跨国大公司,年销售额约三十八亿美元.西铁城自成立以来,一直在钟表行业处于领先地位,创造了诸多世界第一.西铁城晶振,石英晶振,CMR200T晶振,CMR200T32768DZBT晶振

CITIZEN西铁城公司的前身为日本尚工舍时计研究所,创立于1918年,主要从事钟表的开发和制造,在1924年制造出第一只怀表.大多数人只知道日本西铁城公司是做手表,时钟产品类的,其实西铁城公司是一个集团公司,公司有很多个分公司,也生产很多种圆柱晶振产品,比如石英晶振系列也是西铁城的主打产品之一,而且早在2001年就在中国建厂以生产石英晶体表晶32.768K系列为主,当然最出名的,深入中国人脑海里的还是西铁城的钟表了.

1

西铁城晶振,石英晶振,CMR200T晶振,CMR200T32768DZBT晶振.插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,32.768K晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,满足无铅焊接的回流温度曲线要求.CMR200T晶振,特殊弯脚插件晶体,CMR200T32768DZBT晶振

石英晶振的切型.采用高速线切割技术:1.优化及严格规范线切割机各项设备参数;2.通过试验精选所使用的各类线切割料,如:磨料、线切割线、槽轮等;3.确认最优的石英贴片晶振切割工艺参数.通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生产效率.

2

西铁城晶振

单位

CMR200T晶振

石英晶振基本条件

标准频率

f_nom

32.768kHz

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

1μW Max

推荐:1~100μW

频率公差

f_— l

±10× 10-6 ,±20× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10 × 10-6/±30×10-6

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示


频率老化

f_age

±1~±5  × 10-6 / year Max.

+25°C,第一年

3

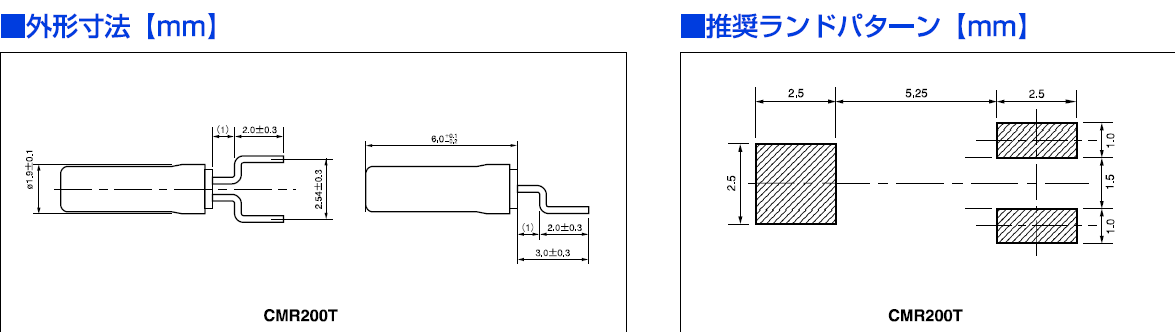

CMR200T

4

如果过大的激励电力对石英晶体振荡器外加电压,有可能导致特性老化或损坏,因此请在宣传册,规格书中规定的范围内使用.

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个音叉水晶振子产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.CMR200T晶振,特殊弯脚插件晶体,CMR200T32768DZBT晶振

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.
有些石英振动子没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.

在一个不同扩张系数电路板(环氧玻璃)上焊接压电石英晶体产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.西铁城晶振,石英晶振,CMR200T晶振,CMR200T32768DZBT晶振

5

西铁城晶振从设计阶段开始减少环保负荷的体制建设,西铁城晶振由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动.

为大力推进二氧化碳减排活动, 西铁城晶振设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.

2010年3月完成了对日本西铁城晶振在国内全部事业所和海外全部石英晶振,32.768K弯脚插件晶振,西铁城石英振荡子生产据点的环保管理系统整合.西铁城晶振,石英晶振,CMR200T晶振,CMR200T32768DZBT晶振

根据员工的职位和业务内容实施环保教育,为了提高员工的环保意识,西铁城晶振对全体员工实施环保教育.并且在2012年对内部监查员培训讲座的教学纲要进行了修改调整,引进了模拟监查等,使教育内容更加接近于实际的监查.CMR200T晶振,特殊弯脚插件晶体,CMR200T32768DZBT晶振

针对生产西铁城晶振,石英晶体谐振器,西铁城石英晶振,单反相机晶振的生产操作排水排气等对环保有影响的设备的员工,开展个别教学,使其掌握正确的检查方法、提高运转效率,力争最大限度地减少环保影响.

西铁城音叉水晶振子晶振制作所基于高尚的企业道德,遵循其经营理念,以继续成为受社会信赖的公司为目标,承诺遵守法律和法规,实施高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献.
