西铁城晶振,石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振

频率:32.768kHz

尺寸:6.0*2.5mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

西铁城晶振创立于1959年7月28日,当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等.西铁城精密装置发挥能力的领域是,小型精密高精度,高精度被要求的功能零部件领域.并且,通过多年建立的独自的技术,不断地提供高附加价值的微设备产品.西铁城晶振,石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振

利用石英晶体的制作的小型精密零部件的金属加工技术,从工程设计到加工、组装、功能测试过程中的生产线和本公司制造加工机的独自开发,长期供给着小型、高精度的零部件,另外,使用了压电材料的引擎部分使用的燃烧压力,作为车载化的目标开发,对废气的清洁化和燃油效率提高的环境产品,作为对汽车业界的进一步贡献.把附加价值的产品提供在市场上,是公司职员的大梦想.为了梦想的实现每个人的挑战精神作为原动力的制作贡献了新的价值创造.

1

西铁城晶振,石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振.小体积SMD时钟晶体谐振器,是插件音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动插件焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.西铁城晶振,石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振

石英晶振晶片厚度与频率的关系为:在压电晶体行业,统一电子生产晶振频率的高低是显示统一电子技术水平的一个方面,我公司统一电子通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重时钟晶体所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制.弯角插件石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振

2

西铁城晶振

单位

CMJ206T晶振

石英晶振基本条件

标准频率

f_nom

32.768kHz

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

1μW Max

推荐:1~100μW

频率公差

f_— l

±10× 10-6 ,±20× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10 × 10-6/±30×10-6

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示


频率老化

f_age

±1~±5  × 10-6 / year Max.

+25°C,第一年

3

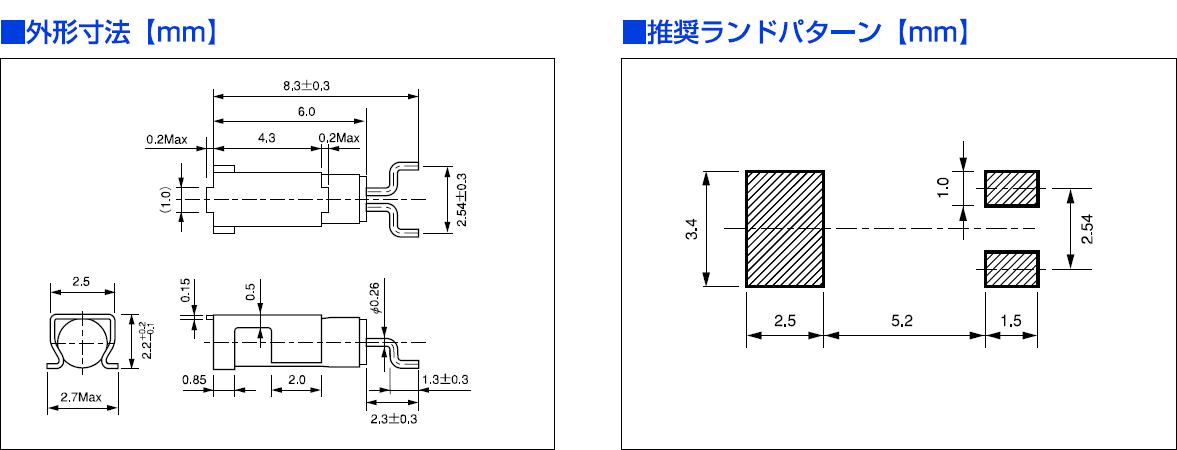

CMJ206T

4

石英晶体谐振器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.
有些石英振动子没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书.

在一个不同扩张系数电路板(环氧玻璃)上焊接压电石英晶体产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.西铁城晶振,石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振

如果过大的激励电力对石英晶体振荡器外加电压,有可能导致特性老化或损坏,因此请在宣传册,规格书中规定的范围内使用.

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当OSC晶振产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。弯角插件石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振

贴片晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到音叉水晶振子产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

5

通过所构建的国际化环保管理系统,进一步强化了西铁城晶振集团特殊定制弯脚晶振产品的管制,能够推进更加有效且具有更高实效性的环保活动.而且,以往我们都以各事业所为单位进行PDCA循环,从2012年起,我们把多家事业所作为一个管理单位,不断推动着PDCA循环的卫星化.弯角插件石英晶振,CMJ206T晶振,CMJ206T32768DZFT晶振

针对生产西铁城晶振,石英晶体谐振器,时钟模块晶振的生产操作排水排气等对环保有影响的设备的员工,开展个别教学,使其掌握正确的检查方法、提高运转效率,力争最大限度地减少环保影响.

为大力推进二氧化碳减排活动, 西铁城晶振设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.

环保经营促进体制
西铁城晶振从设计阶段开始减少环保负荷的体制建设,西铁城晶振由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动.

2009年度,根据环境管理体系中的规定,西铁城晶振集团在其日本国内的所有事业所和海外的所有生产基地中,建立了西铁城晶振,贴片石英晶体,石英水晶振子,西铁城振荡子绿色经营活动的框架,通过共享与绿色经营有关的信息,致力于开展有效的和实际效果大的环保活动,并强化企业的管治能力.

6
