Golledge晶振,贴片晶振,CC7A晶振,石英晶体谐振器

频率：24~50MHz

尺寸：3.2*1.5mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准

订购热线：0755-2783-7683

高利奇晶振的全部产品是在本网站的产品领域指定的,是最新信息的确定来源,包括数据表、产品公告、白皮书等.我们的产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪器和医疗应用.golledge是英国发展最快的频率产品晶振厂家供应商.我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意.

Golledge晶振商业团队是该行业最有经验的团队之一.我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作,从最初的设计到全面生产.我们的注册到iso - 9001 :2015强调了对质量的全面承诺,同时我们的石英晶体振荡器产品的完整性由我们的专门的内部测试和测量实验室确保.我们的专业和高效的方法使我们成为许多领先的电子设备OEM和河北的首选供应商.Golledge晶振,贴片晶振,CC7A晶振,石英晶体谐振器

Golledge晶振,贴片晶振,CC7A晶振,石英晶体谐振器.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.Golledge晶振,贴片晶振,CC7A晶振,石英晶体谐振器

高利奇晶振	单位	CC7A晶振	石英晶振基本条件
标准频率	f_nom	24~50MHZ	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-55℃~+125℃	标准温度
激励功率	DL	100μW,250μW Max
频率公差	f_— l	±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±30ppm	超出标准的规格请联系我们.
负载电容	CL	3~16pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

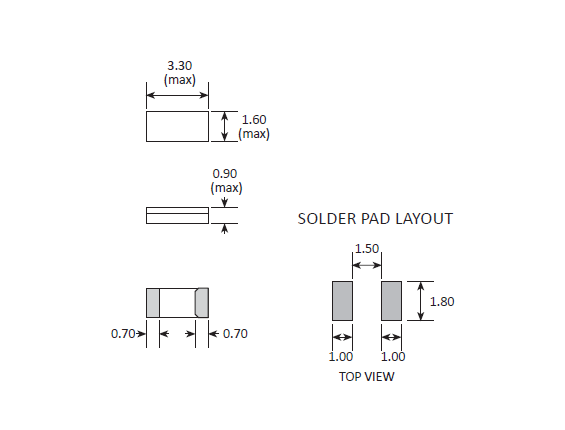

cc7a 3215

注意事项

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以最短距离连接.关于个别机型请确认宣传册、规格书.Golledge晶振,贴片晶振,CC7A晶振,石英晶体谐振器

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

Golledge晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来3215贴片石英晶振、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.

Golledge高利奇晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、工业级晶振材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.Golledge晶振,贴片晶振,CC7A晶振,石英晶体谐振器

高利奇晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用MHZ石英晶体谐振器产品,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
