Golledge晶振,贴片晶振,CC5V晶振,石英晶体谐振器

频率:32.768KHz

尺寸:4.1*1.5mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

Golledge晶振的理念始终以晶振产品和服务的质量和一致性为基础.我们多年来一直努力保持我们的产品在频率控制市场的发展的最前沿.我们高度重视与我们的制造业伙伴发展的关系,每一个精心挑选,以自己对客户服务和产品质量标准的承诺.专职it人员确保我们的运营得到最高质量和安全性系统的支持.Golledge晶振,贴片晶振,CC5V晶振,石英晶体谐振器

高利奇晶振的全部产品是在本网站的产品领域指定的,是最新信息的确定来源,包括数据表、产品公告、白皮书等.我们的石英晶振产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪器和医疗应用.golledge是英国发展最快的频率产品晶振厂家供应商.我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意.

1

Golledge晶振,贴片晶振,CC5V晶振,石英晶体谐振器.贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于贴片晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.Golledge晶振,贴片晶振,CC5V晶振,石英晶体谐振器

2

高利奇晶振

单位

CC5V晶振

石英晶振基本条件

标准频率

f_nom

32KHZ~100KHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-55~+125℃

标准温度

激励功率

DL

1μW Max


频率公差

f_— l

±20ppm~±500ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30ppm

超出标准的规格请联系我们.

负载电容

CL

7~12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

3

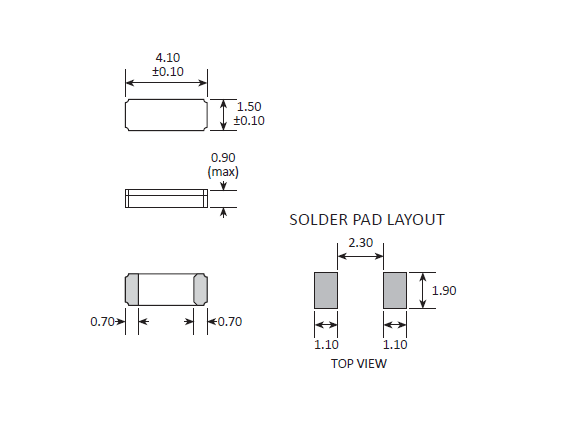

cc5v 4115

注意事项

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.Golledge晶振,贴片晶振,CC5V晶振,石英晶体谐振器

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.

石英晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.

5

Golledge高利奇晶振集团保持就贴片无源晶振生产的健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.Golledge晶振,贴片晶振,CC5V晶振,石英晶体谐振器

高利奇晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.对我们的4115贴片晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用晶振产品,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

Golledge高利奇晶振集团消除事故和环境方面的偶发事件,减少无源石英贴片晶振、32.768K插件晶振材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
