Abracon晶振,进口有源晶振,ASE2石英晶体振荡子

频率:0.625MHz~156.250MHz

尺寸:3.2*2.5*1.2mm

3225mm体积的耐高温晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

Abracon晶振,进口有源晶振,ASE2石英晶体振荡子.3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的SMD晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

Abracon的Pierce分析仪系统(PAS)由我们的工程师设计,Abracon石英晶振可帮助您为行业领先的设计做出正确的选择. PAS测试验证了电路中的石英晶体性能,同时测量晶体温补晶振和印刷电路板寄生效应.测试系统中所有变量的帐户,并使晶体参数与MCU或RF芯片组中的电路板和振荡器实现理想的匹配.这对于使用下一代需要最佳gm因子的节能技术尤其重要.

石英晶振真空退火技术:耐高温晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英贴片晶振的年老化特性.

2

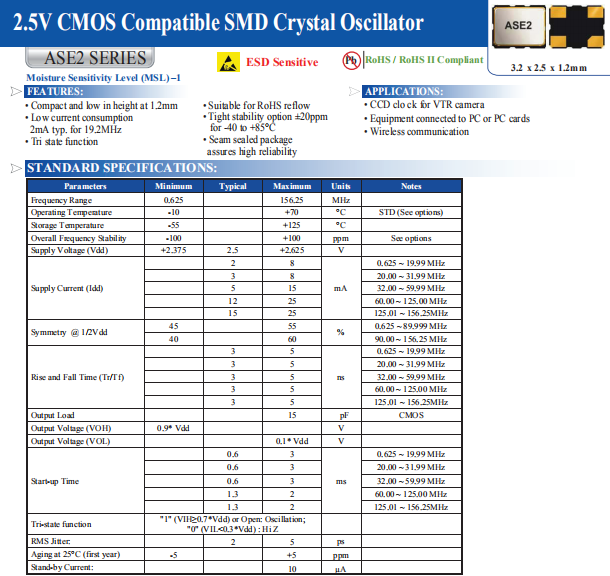

Abracon晶振

ASE2晶振

输出类型

CMOS

输出负载

15pF

振荡模式

基本/第三泛音

电源电压

+2.375V~+2.625V

频率范围

0.625MHz~156.250MHz

频率稳定度

±100ppm

工作温度

-10℃~+70℃

保存温度

-55℃~+125℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max

相位抖动(12兆赫~20兆赫)

1个PS最大

老化率

±3 ppm /年最大

3

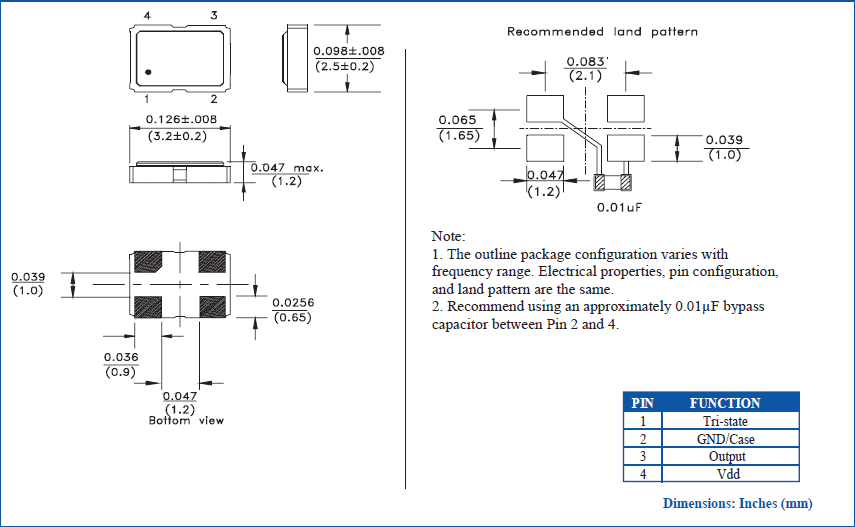

ASE2series 3.2-2.5-1.2 XO

注意事项

热影响

重复的温度巨大变化可能会降低受损害的普通3225晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

机械振动的影响

当低功耗晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏有源晶振产品特性并影响这些进口石英晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保晶振未撞击机器或其他电路板等.

激励功率

在晶体单元上施加过多驱动力,会导致进口晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

5

避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求.根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.

Abracon晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.过去美国晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

Abracon晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

美国Abracon晶振将:通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.通过开展节能活动和减少二氧化碳排放防止全球变暖.

ASE2

6
