Abracon晶振,贴片石英晶振,ASA进口有源振荡器

频率:1.000MHz~80.000MHz

尺寸:2.0*1.6*0.7mm

贴片石英晶体振荡器,体积小,焊接可采用自动贴片系统,产品本身小型,表面进口晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

Abracon晶振,贴片石英晶振,ASA进口有源振荡器.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英有源晶振的等效电阻等更接近理论值,使SMD晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

Abracon公司的产品是COTS - 商业现货产品; 适用于商业,工业和指定的自动化应用. 美国Abracon晶振的产品不是专为军事,航空,航空航天,生命依赖医疗应用或任何需要高可靠性的应用而设计的.Abracon旗舰ABLNO系列提供超低相位噪声固定时钟或电压控制晶体振荡器(VCXO)解决方案标准尺寸为9x14mm.同超过12 kHz的37fs典型RMS抖动20MHz带宽@ 100MHz载波,ABLNO是性能驱动的理想选择通讯,射频,无线回程,和仪器应用.

2

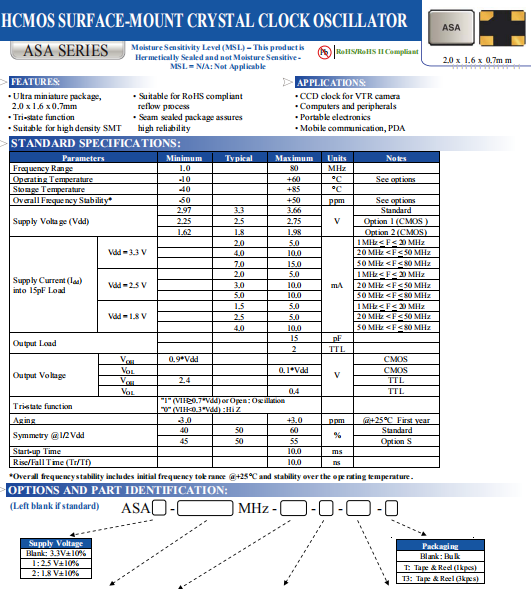

Abracon晶振

ASA晶振

输出类型

CMOS/TTL

输出负载

15pF

振荡模式

基本/第三泛音

电源电压

+1.8V~+3.3V

频率范围

1.00MHz~80.00MHz

频率稳定度

±50ppm

工作温度

-10℃~+60℃

保存温度

-40℃~+85℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max

相位抖动(12兆赫~20兆赫)

1个PS最大

老化率

±3 ppm /年最大

3

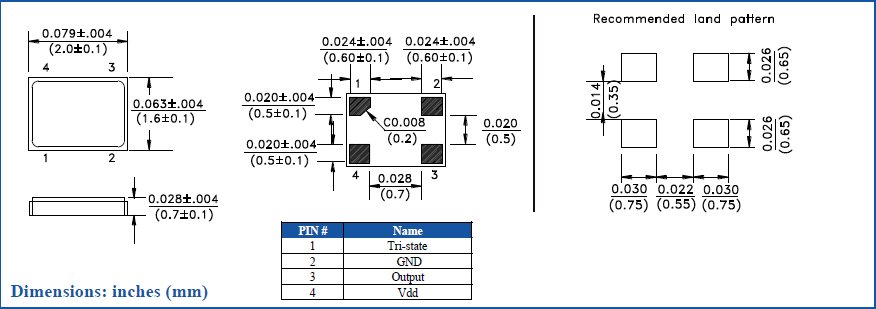

ASA 2.0-1.6-0.7 XO OSC

注意事项

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口石英晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保晶振未撞击机器或其他电路板等.

激励功率

在晶体单元上施加过多驱动力,会导致进口石英OSC晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

热影响

重复的温度巨大变化可能会降低受损害的普通有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

机械振动的影响

当低功耗2016晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

5

Abracon晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

Abracon集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

Abracon晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的有源贴片晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.
