Abracon晶振,石英晶振,AB26TRJ晶振

频率：32.768KHZ/25KHZ~200KHZ

尺寸：6.0*2.0mm

超小型特殊弯脚插件晶体具有小型,轻型的插件晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-2783-7683

Abracon的Pierce分析仪系统(PAS)由我们的工程师设计,可帮助您为行业领先的设计做出正确的选择. PAS测试验证了电路中的石英晶体性能,同时测量晶体,石英晶体振荡器和印刷电路板寄生效应.测试系统中所有变量的帐户,并使晶体参数与MCU或RF芯片组中的电路板和振荡器实现理想的匹配.这对于使用下一代需要最佳gm因子的节能技术尤其重要.

较低的CL和较低的ESR提高了回路的运行增益裕度,确保了所有变量的持续振荡,包括偏差,负载,温度和时间变化.Gm_critical是石英晶体必须实现的关键跨导值,以保持在环路运行的安全区域.不符合gm_critical的晶体与Pierce振荡器不匹配,并可能导致与启动相关的长期可靠性问题.由于给定的Pierce振荡器的功耗降低gm和gm_crictical,部署在物联网和可穿戴应用中的节能设计最有可能发生故障.进行PAS测试可降低风险并提高系统的可靠性.Abracon晶振,石英晶振,AB26TRJ晶振

Abracon晶振,石英晶振,AB26TRJ晶振.插件表晶32.768K系列具有超小型,质地轻的表面插件音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

石英晶振真空退火技术:晶振高真空退火处理是消除石英晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.Abracon晶振,石英晶振,AB26TRJ晶振

Abracon晶振	单位	AB26TRJ晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ/20KHZ~200KHZ	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-40 ℃ ∼+85℃	标准温度
激励功率	DL	1μW
频率公差	f_— l	±20ppm,±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±10ppm	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

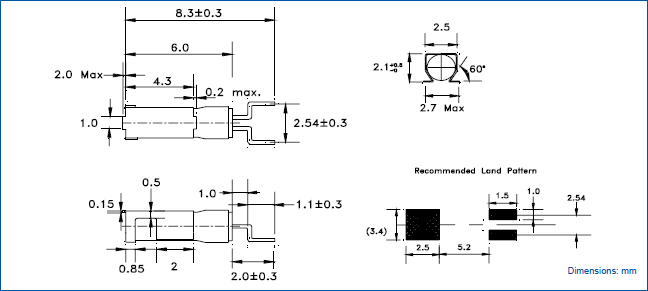

AB26TRJ 8.3-2.7

注意事项

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电石英振动子,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.Abracon晶振,石英晶振,AB26TRJ晶振

理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
