510BBA156M250AAGR差分晶振,Skyworks贴片振荡器,Si510光纤通道晶振

频率：156.25 MHz

尺寸：7.0x5.0mm

510BBA156M250AAGR差分晶振,Skyworks贴片振荡器,Si510光纤通道晶振，Skyworks思佳讯晶振，进口晶振，型号：Si510，编码为：510BBA156M250AAGR，频率为：156.25 MHz，小体积晶振尺寸：7.0x5.0mm封装，六脚贴片晶振，石英晶振，有源晶振，LVDS差分晶体振荡器，具有超小型，轻薄型，支持任何频率从100 kHz到250 MHz，低抖动操作，24周交货时间，总稳定性包括10年老化，全面生产测试覆盖包括晶体ESR和DLD，芯片LDO调节器电源噪声过滤，3.3V，2.5V，或1.8V操作，差分输出（LVPECL，LVDS，HCSL）或CMOS输出选项，可选集成1：2 CMOS风扇缓冲，共振抑制OE和电源，行业标准5 x 7,3.2 x 5，和2.5 x 3.2毫米，无铅，RoHS兼容，–40到85℃操作。广泛应用于通讯设备、机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA，SAS，光纤通信，10G以太网及各种频率控制设备上。

订购热线：0755-2783-7683

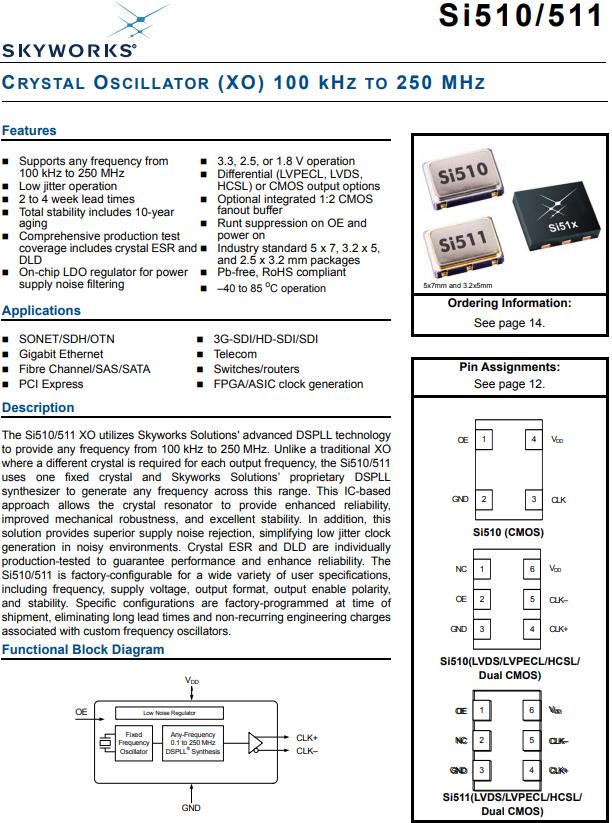

Si510 XO利用天空解决方案的先进DSPLL技术，提供从100 kHz到250 MHz的任何频率。与传统的XO不同，每个输出频率需要不同的晶体，Si510有源晶振使用一个固定晶体和天空解决方案的专有DSPLL合成器来产生这个范围内的任何频率。这种基于集成电路的方法允许晶体谐振器提供增强的可靠性，改进的机械鲁棒性和优异的稳定性。此外，该解决方案提供了优越的电源噪声抑制，简化了在噪声环境下的低抖动时钟产生。水晶ESR和DLD分别进行了生产测试，以保证性能和提高可靠性。Si510可在工厂中进行配置，适合各种用户规格，包括频率、电源电压、输出格式、输出启用极性和稳定性。特定的配置是在装运时由工厂编程的，消除了与定制频率振荡器相关的长交货时间和非重复的工程费用。

510BBA156M250AAGR差分晶振,Skyworks贴片振荡器,Si510光纤通道晶振 参数表

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

Nominal Frequency

CMOS, Dual CMOS

0.1

—

212.5

MHz

LVDS/LVPECL/HCSL

156.25

MHz

Total Stability*

Frequency Stability Grade C

–30

—

+30

ppm

Frequency Stability Grade B

–50

—

+50

ppm

Frequency Stability Grade A

–100

—

+100

ppm

Temperature Stability

Frequency Stability Grade C

–20

—

+20

ppm

Frequency Stability Grade B

–25

—

+25

ppm

Frequency Stability Grade A

–50

—

+50

ppm

Startup Time

TSU

Minimum V DD until output
frequency (FO) within specification

—

Disable Time

FO> 10 MHz

—

µs

FO< 10 MHz

—

µs

Enable Time

FO> 10 MHz

—

µs

FO< 10 MHz

—

µs

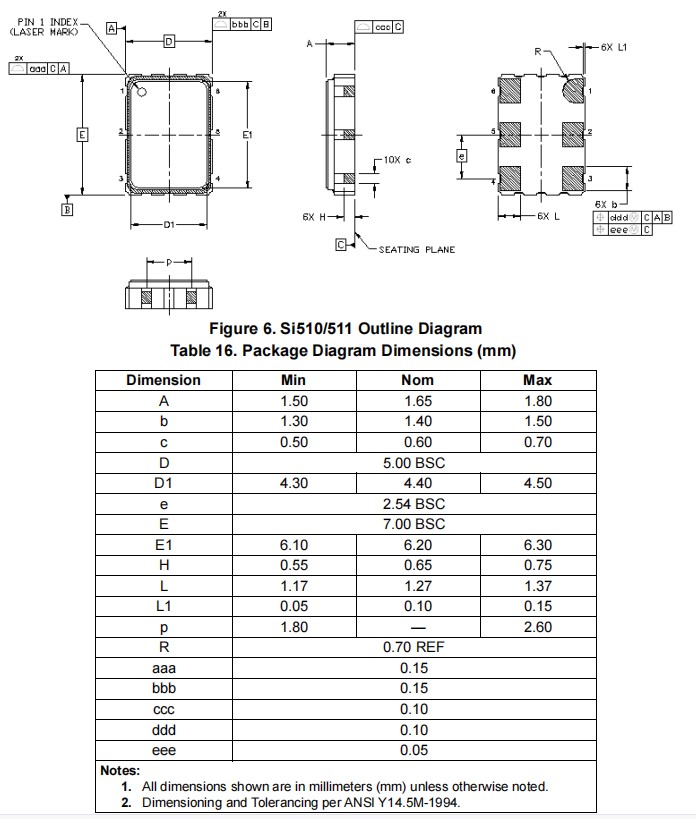

510BBA156M250AAGR差分晶振,Skyworks贴片振荡器,Si510光纤通道晶振 尺寸图

510BBA156M250AAGR差分晶振,Skyworks贴片振荡器,Si510光纤通道晶振

产品特点：

支持从100 kHz到250 MHz的任何频率
低抖动操作
2-4周交付周期
总体稳定性包括10年老化
全面的生产测试覆盖范围包括晶体ESR和DLD
用于电源噪声滤波的片上LDO稳压器
3.3、2.5或1.8 V操作 石英晶体振荡器
差分（LVPECL、LVDS、HCSL）或CMOS输出选项
可选集成1:2 CMOS扇出缓冲器
OE上的Runt抑制和通电
行业标准5 x 7、3.2 x 5和2.5 x 3.2 mm封装
无铅，符合RoHS
–40至85℃操作

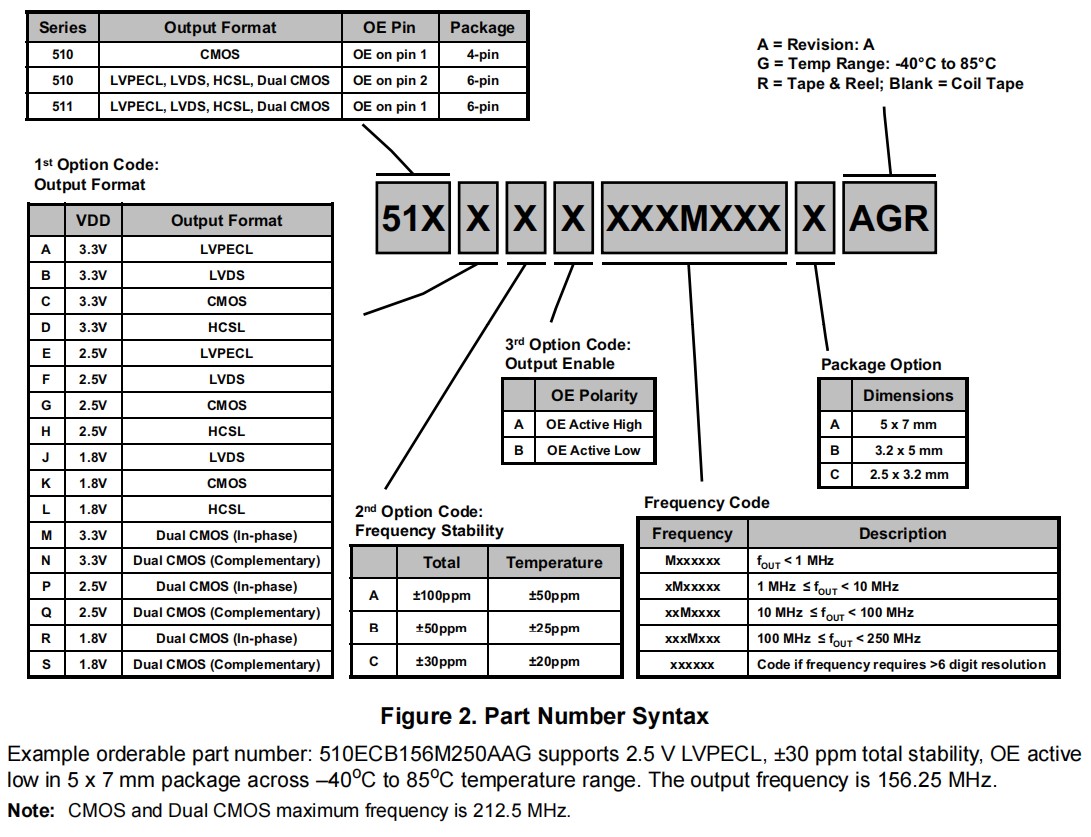

Si510支持多种选项，包括频率、稳定性、输出格式和VDD。特定的设备配置在装运时被编程到Si510中。可以使用下面的零件号配置图进行配置。Skyworks解决方案提供了一个基于web浏览器的部件号配置实用程序，以简化这个过程。

贴片石英晶振	品牌	系列	频率	输出	电压
510KBA25M0000BAGR	Skyworks晶振	Si510	25 MHz	CMOS	1.8V
510ABA148M500BAGR	Skyworks晶振	Si510	148.5 MHz	LVPECL	3.3V
510BBA156M250BAGR	Skyworks晶振	Si510	156.25 MHz	LVDS	3.3V
510BBA125M000AAGR	Skyworks晶振	Si510	125 MHz	LVDS	3.3V
510BBA156M250AAGR	Skyworks晶振	Si510	156.25 MHz	LVDS	3.3V
510MCA50M0000AAGR	Skyworks晶振	Si510	50 MHz	CMOS	3.3V
510KBA100M000BAG	Skyworks晶振	Si510	100 MHz	CMOS	1.8V
510BBA125M000BAG	Skyworks晶振	Si510	125 MHz	LVDS	3.3V
510BBA100M000BAG	Skyworks晶振	Si510	100 MHz	LVDS	3.3V
510FBA125M000BAG	Skyworks晶振	Si510	125 MHz	LVDS	2.5V
510KCA125M000BAG	Skyworks晶振	Si510	125 MHz	CMOS	1.8V
510BBA200M000BAG	Skyworks晶振	Si510	200 MHz	LVDS	3.3V
510CBA25M0000BAGR	Skyworks晶振	Si510	25 MHz	CMOS	3.3V
510CBA100M000BAGR	Skyworks晶振	Si510	100 MHz	CMOS	3.3V
510CBA125M000BAGR	Skyworks晶振	Si510	125 MHz	CMOS	3.3V
510CBA100M000AAGR	Skyworks晶振	Si510	100 MHz	CMOS	3.3V
510GBA25M0000BAG	Skyworks晶振	Si510	25 MHz	CMOS	2.5V
510KBA125M000BAGR	Skyworks晶振	Si510	125 MHz	CMOS	1.8V
510KBA28M6363BAG	Skyworks晶振	Si510	28.6363 MHz	CMOS	1.8V
510KCA25M0000BAG	Skyworks晶振	Si510	25 MHz	CMOS	1.8V
510KCB25M0000BAG	Skyworks晶振	Si510	25 MHz	CMOS	1.8V
510CCA25M0000BAG	Skyworks晶振	Si510	25 MHz	CMOS	3.3V
510CCA100M000BAG	Skyworks晶振	Si510	100 MHz	CMOS	3.3V
510CBA50M0000AAG	Skyworks晶振	Si510	50 MHz	CMOS	3.3V
510BBA156M250AAG	Skyworks晶振	Si510	156.25 MHz	LVDS	3.3V
510ABA156M250AAG	Skyworks晶振	Si510	156.25 MHz	LVPECL	3.3V
510CCA25M0000AAG	Skyworks晶振	Si510	25 MHz	CMOS	3.3V
510DBA100M000BAG	Skyworks晶振	Si510	100 MHz	HCSL	3.3V
510BBA200M000AAG	Skyworks晶振	Si510	200 MHz	LVDS	3.3V
510ABA212M500AAG	Skyworks晶振	Si510	212.5 MHz	LVPECL	3.3V
510FBA200M000AAG	Skyworks晶振	Si510	200 MHz	LVDS	2.5V
510BAA133M333BAG	Skyworks晶振	Si510	133.333 MHz	LVDS	3.3V
510DCA100M000AAG	Skyworks晶振	Si510	100 MHz	HCSL	3.3V
510CBA125M000AAGR	Skyworks晶振	Si510	125 MHz	CMOS	3.3V
510GBA100M000BAG	Skyworks晶振	Si510	100 MHz	CMOS	2.5V
510CBA25M0000AAG	Skyworks晶振	Si510	25 MHz	CMOS	3.3V
510KCA25M0000BAGR	Skyworks晶振	Si510	25 MHz	CMOS	1.8V
510FBA200M000AAGR	Skyworks晶振	Si510	200 MHz	LVDS	2.5V
510KBA25M0000BAG	Skyworks晶振	Si510	25 MHz	CMOS	1.8V
510BBA106M250BAG	Skyworks晶振	Si510	106.25 MHz	LVDS	3.3V
510FBA74M2500BAG	Skyworks晶振	Si510	74.25 MHz	LVDS	2.5V
510BBA74M2500BAG	Skyworks晶振	Si510	74.25 MHz	LVDS	3.3V
510KCA100M000BAG	Skyworks晶振	Si510	100 MHz	CMOS	1.8V
510FBA156M250AAG	石英晶振	Si510	156.25 MHz	LVDS	2.5V
510ABA155M520AAG	Skyworks晶振	Si510	155.52 MHz	LVPECL	3.3V
510FBA74M2500AAG	Skyworks晶振	Si510	74.25 MHz	LVDS	2.5V
510ABA200M000BAG	Skyworks晶振	Si510	200 MHz	LVPECL	3.3V
510BBA150M000BAG	Skyworks晶振	Si510	150 MHz	LVDS	3.3V
510BBA156M250BAG	Skyworks晶振	Si510	156.25 MHz	LVDS	3.3V
510EBA125M000AAG	Skyworks晶振	Si510	125 MHz	LVPECL	2.5V
510GBA50M0000BAGR	Skyworks晶振	Si510	50 MHz	CMOS	2.5V
510CBA100M000AAG	Skyworks晶振	Si510	100 MHz	CMOS	3.3V
510ABA106M250BAG	Skyworks晶振	Si510	106.25 MHz	LVPECL	3.3V
510KAA24M0000AAG	Skyworks晶振	Si510	24 MHz	CMOS	1.8V
510BBA000110AAG	Skyworks晶振	Si510	148.35165 MHz	LVDS	3.3V
510ABA125M000AAG	Skyworks晶振	Si510	125 MHz	LVPECL	3.3V
510BCA148M500BAG	Skyworks晶振	Si510	148.5 MHz	LVDS	3.3V
510CCA125M000AAG	Skyworks晶振	Si510	125 MHz	CMOS	3.3V
510ACA25M0000BAG	Skyworks晶振	Si510	25 MHz	LVPECL	3.3V
510BBA156M000BAG	Skyworks晶振	Si510	156 MHz	LVDS	3.3V
510ACA47M2500AAG	Skyworks晶振	Si510	47.25 MHz	LVPECL	3.3V
510CBA156M250BAGR	Skyworks晶振	Si510	156.25 MHz	CMOS	3.3V
510GBA25M0000BAGR	Skyworks晶振	Si510	25 MHz	CMOS	2.5V
510CBA33M3333CAGR	Skyworks晶振	Si510	33.3333 MHz	CMOS	3.3V
510KCA156M250AAGR	Skyworks晶振	Si510	156.25 MHz	CMOS	1.8V
510JCA96M0000BAGR	Skyworks晶振	Si510	96 MHz	LVDS	1.8V
510CBA50M0000BAGR	Skyworks晶振	Si510	50 MHz	CMOS	3.3V
510BBA106M250BAGR	Skyworks晶振	Si510	106.25 MHz	LVDS	3.3V
510KCA125M000BAGR	Skyworks晶振	Si510	125 MHz	CMOS	1.8V
510KCA100M000BAGR	Skyworks晶振	Si510	100 MHz	CMOS	1.8V
510CCB19M2000BAG	Skyworks晶振	Si510	19.2 MHz	CMOS	3.3V
510KCAM200000BAG	Skyworks晶振	Si510	200 kHz	CMOS	1.8V
510GBA80M0000AAG	Skyworks晶振	Si510	80 MHz	CMOS	2.5V
510BBA100M000AAGR	Skyworks晶振	Si510	100 MHz	LVDS	3.3V
510MBB50M0000BAG	Skyworks晶振	Si510	50 MHz	CMOS	3.3V
510FBA200M000BAGR	Skyworks晶振	Si510	200 MHz	LVDS	2.5V
510KBA33M3333CAG	Skyworks晶振	Si510	33.3333 MHz	CMOS	1.8V
510ACA000383BAGR	Skyworks晶振	Si510	383 kHz	LVPECL	3.3V
510MCB125M000BAG	Skyworks晶振	Si510	125 MHz	CMOS	3.3V
510BAA176M000BAG	Skyworks晶振	Si510	176 MHz	LVDS	3.3V
510FCA160M000BAG	Skyworks晶振	Si510	160 MHz	LVDS	2.5V
510FBA125M000AAG	Skyworks晶振	Si510	125 MHz	LVDS	2.5V
510CBA25M0000BAG	Skyworks晶振	Si510	25 MHz	CMOS	3.3V
510CBA24M0000BAG	Skyworks晶振	Si510	24 MHz	CMOS	3.3V
510CBA12M0000BAG	Skyworks晶振	Si510	12 MHz	CMOS	3.3V
