KDS晶振,温补晶振,DSB211SDM晶振,1XXD16367JAA晶振

频率:12.288-52MHZ

尺寸:2.0*1.6mm

贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

KDS晶振,温补晶振,DSB211SDM晶振,1XXD16367JAA晶振,2016mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

  贴片晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使陶瓷晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

2

项目

符号

规格说明

条件

输出频率范围

f0

12.288-52MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8-3.3V

联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.tydz99.com

H: -30 to +85


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

3

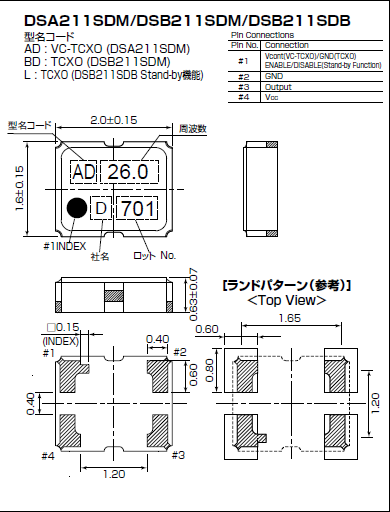

DSA211SDM (VC-TCXO)

KDS有源晶振产品列表:

DSB211 221 321

4

如果由频率计数器测量的频率比目标频率高,要增加石英晶振的电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后,谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:

方法1:降低产品线路外部电容(Cd和CG)的值,并通过有源晶体具有较低负载电容(CL)。

方法2:采用小电阻(RR)的晶体。

方法3:使用镉和CG的不等价的设计。

我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本,保证安全。请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率。请采用贴片晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大。
