VC-840A-JAE-FAAN-130M000000,130MHz,2520mm,Microchip晶振
频率:130.000MHz
尺寸:2.5x2.0mm
VC-840A-JAE-FAAN-130M000000,130MHz,2520mm,Microchip晶振,美国进口晶振,Microchip晶振,型号:VC-840A系列,编码为:VC-840A-JAE-FAAN-130M000000,频率为:130.000MHz,小体积晶振尺寸:2.5x2.0mm,四脚贴片晶振,有源晶振,CMOS输出晶振,石英晶体振荡器,石英贴片晶振,VC-840A晶体振荡器(XO)是一种具有CMOS输出的石英稳定的方波发生器。VC-840A石英晶振使用一个基本或第三泛音晶体-在一个基本音振荡,导致非常低的抖动性能-和一个单片集成电路,提高可靠性和降低成本。应用程序:SONET/SDH/DWDM,以太网、GE、SyncE,存储区域网络,光纤通道,数字视频,宽带接入,基站、微微蜂窝。

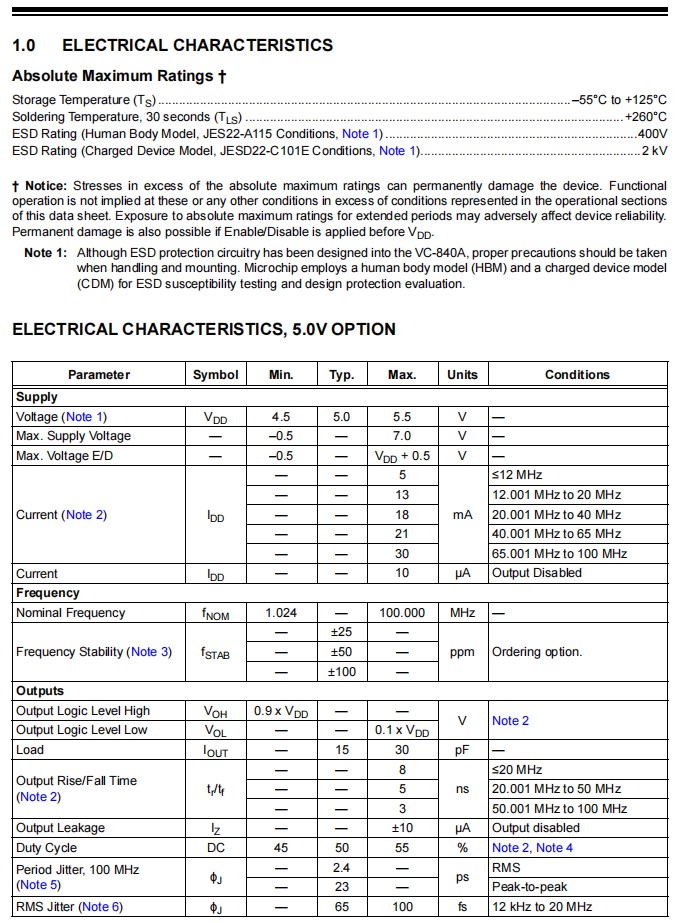

VC-840A-JAE-FAAN-130M000000,130MHz,2520mm,Microchip晶振, 参数表
Parameter | Sym. | Min. | Typ. | Max. | Units | Conditions |
Supply | ||||||
Voltage | V DD | 4.5 | 5 | 5.5 | V | Note 1 |
Max. Supply Voltage | –0.5 | - | 7 | V | ||
Max. Voltage E/D | –0.5 | - | V DD+ 0.5 | V | ||
Current (Note 2) | IDD | - | - | 5 | mA | ≤12 MHz |
- | - | 13 | 12.001 MHz to 20.000 MHz | |||
- | - | 18 | 20.001 MHz to 40 MHz | |||
- | - | 21 | 40.001 MHz to 65 MHz | |||
- | - | 30 | 65.001 MHz to 100 MHz | |||
Current | IDD | - | 10 | µA | Output Disabled | |
Frequency | ||||||
Nominal Frequency | f NOM | 130.000 |
|
MHz | ||
Stability (Note 3) | ±25 | ppm | Ordering Option | |||
±50 | ||||||
±100 | ||||||
Outputs | ||||||
Output Logic Level High | V OH | 0.9 x V DD | V | Note 2 | ||
Output Logic Level Low | VOL | 0.1 x V DD | Note 2 | |||
Load | I OUT | 15 | 30 | pF | ||
Output Rise/Fall Time (Note 2) |
tR/tF | 8 | ns | ≤20MHz | ||
5 | 20.001MHz to 50MHz | |||||
3 | 50.001 MHz to 100 MHz | |||||
Output Leakage | IZ | ±10 | µA | Output Disabled | ||
Duty Cycle | 45 | 50 | 55 | % | Note 2, Note 4 | |
Period Jitter 100 MHz (Note 5) |
ΦJ | 2.4 | ps | RMS | ||
23 | Peak-to-peak | |||||
RMS Jitter (Note 6) | ΦJ | 65 | 100 | fs | 12kHz to 20MHz |
VC-840A-JAE-FAAN-130M000000,130MHz,2520mm,Microchip晶振, 尺寸图
VC-840A-JAE-FAAN-130M000000,130MHz,2520mm,Microchip晶振

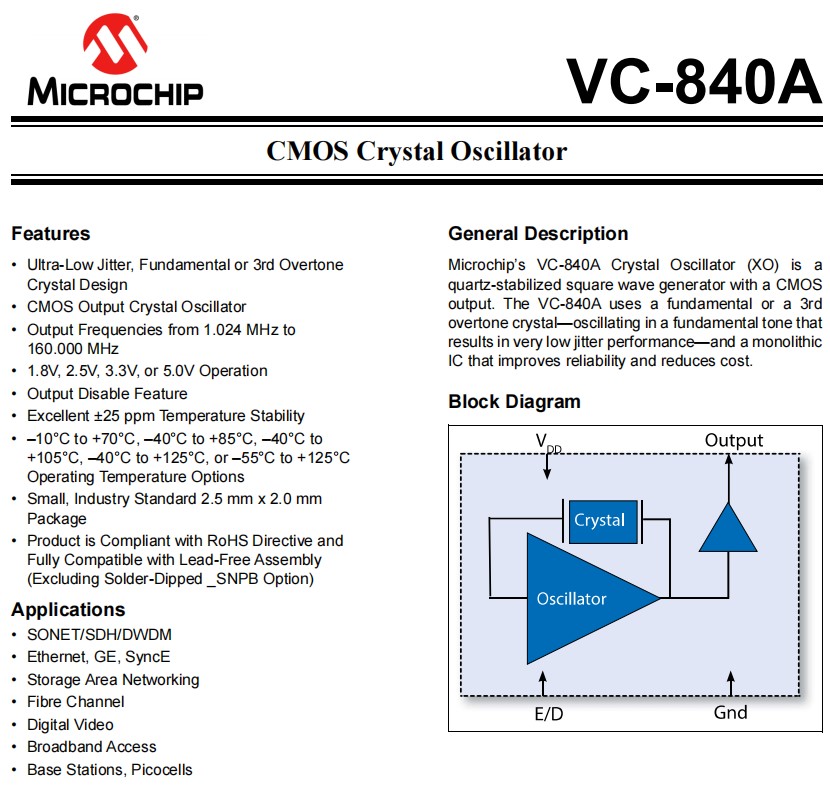

产品特点:
•超低抖动,基础或第三Overtone水晶设计
•CMOS输出贴片石英晶振
•输出频率从1.024 MHz到160.000 MHz
•1.8V、2.5V、3.3V或5.0V操作
•输出禁用功能
•卓越的±25 ppm温度稳定性
•工作温度选项:–10°C至+70°C,–40°C至+85°C,-40°C至+105℃、-40°C至+125°C,-55°C至+125°C
•小型工业标准2.5mmx2.0mm封装
•产品符合RoHS指令,与无铅组件完全兼容(不包括浸焊_SNPB选项)
应用程序:SONET/SDH/DWDM,以太网、GE、SyncE,存储区域网络,光纤通道,数字视频,宽带接入,基站、微微蜂窝。
