Cardinal晶振CPFB,CPFBZ-A2C4-32.768KD12.5陶瓷晶振

频率:32.768KHZ

尺寸:8.0*3.8mm

    Cardinal晶振CPFB,CPFBZ-A2C4-32.768KD12.5陶瓷晶,卡迪纳尔晶振,欧美晶振,音叉晶体,无源晶体,陶瓷谐振器,四脚贴片晶振,型号CPFB,编码CPFBZ-A2C4-32.768KD12.5是一款陶瓷面贴片型的SMD晶振,尺寸为8038mm,频率为32.768KHZ,负载电容12.5pF,精度10ppm,工作温度-40°C~+85°C,产品具备良好的稳定性能和耐压性能,适合用于智能家居,通信模块,仪器仪表,无线网络等领域.
      CPFBZ-A2C5-32.768D6晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.Cardinal晶振CPFB,CPFBZ-A2C4-32.768KD12.5陶瓷晶
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

    Cardinal晶振CPFB,CPFBZ-A2C4-32.768KD12.5陶瓷晶,卡迪纳尔晶振,欧美晶振,音叉晶体,无源晶体,陶瓷谐振器,四脚贴片晶振,型号CPFB,编码CPFBZ-A2C4-32.768KD12.5是一款陶瓷面贴片型的SMD晶振,尺寸为8038mm,频率为32.768KHZ,负载电容12.5pF,精度10ppm,工作温度-40°C~+85°C,产品具备良好的稳定性能和耐压性能,适合用于智能家居,通信模块,仪器仪表,无线网络等领域.
      CPFBZ-A2C5-32.768D6晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.Cardinal晶振CPFB,CPFBZ-A2C4-32.768KD12.5陶瓷晶

2

CPFBZ-A2C4-32.768KD12.5振  参数表

Cardinal晶振

单位

CPFB晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55º to + 125º C

裸存

工作温度

T_use

-40ºC ~ +85ºC

标准温度

激励功率

DL

100uW max.


频率公差

f_— l

 ± 10

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

 /

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

50 kOhms

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±2× 10-6 / year Max.

+25°C,第一年

3

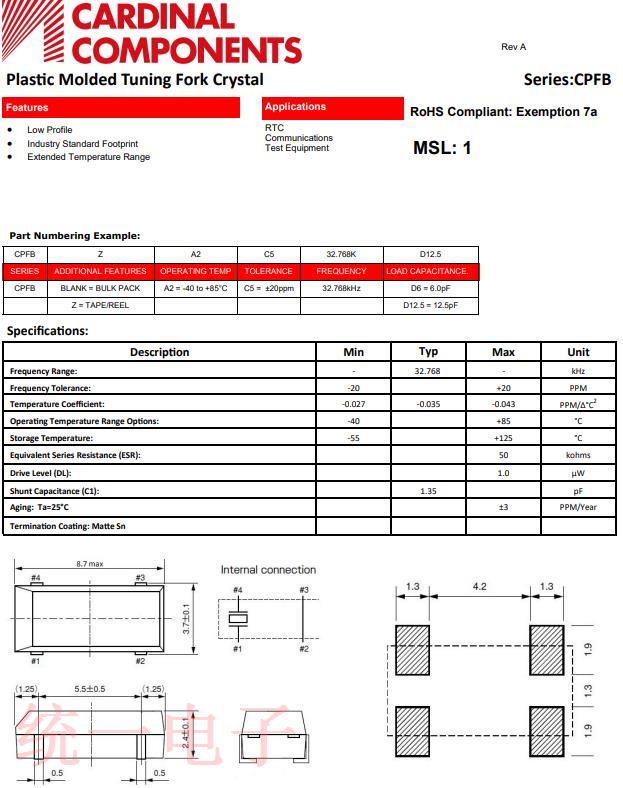

Cardinal晶振CPFB,CPFBZ-A2C4-32.768KD12.5陶瓷晶振   尺寸图

cpfb 8.7_3.7mm

注意事项

自动安装时的冲击:
  石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。Cardinal晶振CPFB,CPFBZ-A2C4-32.768KD12.5陶瓷晶
每个封装类型的注意事项
陶瓷包装晶振与SON产品
  在焊接陶瓷晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
  在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。Cardinal晶振CPFB,CPFBZ-A2C4-32.768KD12.5陶瓷晶

5

      Cardinal晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献.与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对M级石英谐振器,石英晶振,环保晶振的化学物质的管理强化等.地域社会环境保全活动及生物多样性保全活动的参加,这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善.
      Cardinal晶振公司环保环境与发展对策:实行可持续发展战略.采取有效措施,防治轻型无源贴片晶振工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.Cardinal晶振CPFB,CPFBZ-A2C4-32.768KD12.5陶瓷晶
      Cardinal晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意. 与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强无源贴片晶振产品化学物质管理.

Manufacturer Part Number    原厂编码 Manufacturer厂家 Description 参数 Series型号 Frequency Frequency Stability频率稳定度 ESR (Equivalent Series Resistance)电阻 Operating Temperature    工作温度
CPFBZ-A2C4-32.768KD6 Cardinal晶振 CRYSTAL 32.7680KHZ 6PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C4-32.768KD6 Cardinal晶振 CRYSTAL 32.7680KHZ 6PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C4-32.768KD6 Cardinal晶振 CRYSTAL 32.7680KHZ 6PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C5-32.768KD6 Cardinal晶振 CRYSTAL 32.7680KHZ 6PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C5-32.768KD6 Cardinal晶振 CRYSTAL 32.7680KHZ 6PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C5-32.768KD6 Cardinal晶振 CRYSTAL 32.7680KHZ 6PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C4-32.768KD12.5 Cardinal晶振 CRYSTAL 32.7680KHZ 12.5PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C4-32.768KD12.5 Cardinal晶振 CRYSTAL 32.7680KHZ 12.5PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C4-32.768KD12.5 Cardinal晶振 CRYSTAL 32.7680KHZ 12.5PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CX635A-A5B2C3-40-18.432D13 Cardinal晶振 CRYSTAL 18.4320MHZ 13PF SMD CX635A 18.432MHz ±50ppm 40 Ohm -20°C ~ 70°C
CX635A-A5B2C3-40-18.432D13 Cardinal晶振 CRYSTAL 18.4320MHZ 13PF SMD CX635A 18.432MHz ±50ppm 40 Ohm -20°C ~ 70°C
CX635A-A5B2C3-40-18.432D13 Cardinal晶振 CRYSTAL 18.4320MHZ 13PF SMD CX635A 18.432MHz ±50ppm 40 Ohm -20°C ~ 70°C
CPFBZ-A2C5-32.768KD12.5 Cardinal晶振 CRYSTAL 32.7680KHZ 12.5PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C5-32.768KD12.5 Cardinal晶振 CRYSTAL 32.7680KHZ 12.5PF SMD CPFB 32.768K - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C5-32.768KD12.5 Cardinal晶振 CRYSTAL 32.7680KHZ 12.5PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C
CPFBZ-A2C5-32.768D6 Cardinal晶振 CRYSTAL 32.7680KHZ 6PF SMD CPFB 32.768kHz - 50 kOhm -40°C ~ 85°C

CPFB 11
