使用低频晶体振荡器和二进制计数器可以生成长时间延迟
统一电子专业生产销售晶振,有源晶振,贴片晶体,陶瓷谐振器等产品,多年来为广大用户提供了无数优异的产品,获得业内一致认可.统一电子拥有先进的生产设备,独特的销售管理系统,多位资深技术工程,为用户解决采购晶振以及使用晶振过程中遇到的任何问题.以下也是由统一电子所介绍的使用低频晶体振荡器和二进制计数器可以生成长时间延迟.欢迎广大用户收藏选用.

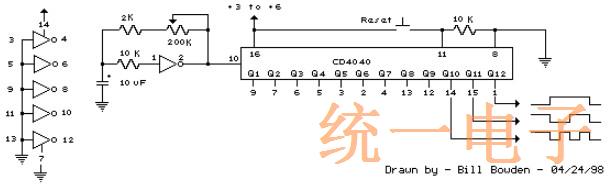

通过使用低频振荡器和二进制计数器可以产生几个小时的长延迟,如下所示.单个施密特触发器逆变器级（74HC14的1/6）用作方波振荡器,以产生约0.5赫兹的低频.如果电路突然断开电源,则与输入（引脚1）串联的10K电阻会降低通过逆变器输入内部保护二极管的电容放电电流.可能不需要此电阻,但最好使用.
在12级二进制计数器（CD4040）的每个连续级中将频率除以2,这在最终级（Q12）切换到高状态之前产生大约1小时的时间.通过调整有源晶振,晶体振荡器频率或使用不同的RC值可以获得更长或更短的时间.当前级切换到低状态（0伏）时,每个连续级改变状态,因此每级的频率是之前级的频率的一半.最后3个阶段显示波形图.要开始延迟周期,可以通过暂时将复位线（引脚11）连接到正电源来将计数器复位为零.时序精度不如石英晶体振荡器好,并且可能只有1％或2％左右,具体取决于振荡器电容的稳定性.
