RIVER大河晶振选型与电路PCB设计实战指南

来源：统一电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2026-09-17 16:12:44【大中小】

RIVER大河晶振选型与电路PCB设计实战指南
在嵌入式硬件开发,智能终端,工业控制,电信设备6G晶振,物联网设备研发过程中,晶振作为系统时序基准的核心器件,其选型匹配度,电路架构设计,PCB布局工艺直接决定设备能否稳定起振,频率精准,长期运行无漂移,批量量产零故障.大量硬件研发通病集中体现为:同款方案实验室调试正常,量产批量出现起振慢,间歇停振,频率偏差超标,温漂过大,通信丢包,时序错乱等隐性问题.绝大多数这类疑难故障,并非芯片方案缺陷,软件代码BUG,而是晶振参数选型不匹配,外围电路设计不规范,PCB布局走线不合理三大底层问题导致.
在实际硬件项目研发与产品迭代过程中,绝大多数硬件工程师长期沿用传统的开发思维,习惯性依靠过往项目经验进行晶振通用化选型,机械照搬网络公开的经典电路模板与PCB布局方案,这种固化的开发模式在标准化通用设备中或许可以勉强适配,但面对当下品类繁多,工况差异化明显,性能要求严苛的新型电子设备,极易出现严重的适配漏洞.很多研发团队在设计时序电路时,往往忽视不同应用场景,不同主控芯片,不同工作环境下,晶振核心参数的差异化适配需求,其中就包含频率精度等级,负载电容匹配值,ESR等效串联阻抗阈值,芯片驱动电平大小,高低温工作温区,PCB寄生参数抵消匹配等关键核心参数.参数细节的疏忽与通用化的套用设计,会直接引发设备时序系统适配不良的问题,最终导致项目研发反复返工调试,样品测试通过率低,小批量试产良率大幅下滑,设备量产上市后频现隐性故障,造成产品售后返修率居高不下,不仅大幅增加企业的研发成本,生产成本与售后运维成本,还会延误项目上市周期,损害产品市场口碑与品牌竞争力,是众多电子企业量产提质的核心阻碍.针对行业长期普遍存在的经验化选型误区,模板化设计短板,时序方案适配性不足等行业痛点,RIVER日本大河晶振深耕精密石英时序器件领域数十年,积累了海量的晶片研发,工艺迭代,工况测试,终端量产落地经验,深度复盘数万起设备时序故障案例,精准攻克行业选型与电路设计的各类技术难点.品牌针对全系无源石英晶振,高精度有源振荡器全品类产品特性,结合消费电子,工业自动化,车载智能设备,无线射频通信,高端精密测控等不同领域的严苛工况标准与研发需求,系统性梳理,归纳,打磨出一套全覆盖,标准化,高适配,可落地,可量产的晶振选型逻辑与电路PCB设计规范体系.这套官方标准化规范跳出传统经验化设计局限,针对性解决不同场景下的时序适配难题,能够全方位帮助硬件研发团队精准匹配器件参数,提前规避电路与布局设计风险,一次性敲定稳定可靠的时序解决方案,从研发源头杜绝时序故障,大幅提升设备运行稳定性与批量量产良率,为企业降本增效,产品提质升级提供专业技术支撑.深圳统一电子有限公司作为RIVER日本大河晶振品牌官方正规授权代理商,摒弃传统纯供货的贸易模式,主打技术赋能型配套服务,依托原厂资深技术团队强力支撑,可为广大客户提供一对一精准选型匹配,时序电路整改优化,设备疑难故障调试排查,PCB布局方案审核优化等全流程技术支持,全系产品100%原厂原装正品,现货库存充足,批次稳定,交期高效,全方位助力客户项目高效落地,稳定量产,咨询热线:0755-27837683.
一,行业普遍痛点:90%时序故障源于选型与设计不规范
在硬件量产落地中,时序类故障属于最隐蔽,最难排查,最易批量爆发的疑难问题.很多设备功能测试正常,整机性能达标,软件逻辑无误,但在高低温切换,长期通电,电压波动,批量生产后,陆续出现各类隐性故障,典型现象包含:设备上电偶尔不起振,冷启动失败,高温频偏超标,蓝牙/WiFi通信距离缩短,无线信号丢包,串口时序错乱,定时计时漂移,多设备同步失步,间歇性死机复位等.

经过大量工程案例复盘总结,这类故障核心诱因集中在三大维度:一是晶振选型凭经验,忽略负载电容,精度等级,ESR等效阻抗,驱动功率,温区参数与主控芯片不匹配;二是外围电路参数随意套用,负载电容取值错误,无阻尼匹配,限流不合理,缺少抗干扰设计;三是PCB布局布线不规范,走线过长,寄生电容过大,地环路干扰,电源串扰,紧邻高频器件造成噪声耦合.想要彻底根治时序故障,提升产品稳定性与量产良率,必须从精准选型,规范电路,标准PCB布局三步系统优化.
二,RIVER大河晶振科学选型指南:按场景,按参数,按芯片精准匹配
晶振选型绝非简单核对频率尺寸,而是一套场景需求+芯片参数+器件特性的三维匹配体系.RIVER大河全系列晶振,振荡器参数体系完善,覆盖民用,工业,车载,精密测控全等级,可根据设备定位,工作工况,精度要求,主控规格精准选型,杜绝参数过剩浪费或参数不足失效.
1,按需区分晶振类型:无源晶振VS有源振荡器
无源石英晶振成本可控,适配性广,电路灵活,适用于绝大多数嵌入式MCU,智能家居,消费设备晶振,普通工控,消费数码,物联网常规设备,依托芯片内部振荡电路起振,是通用量产设备的首选.有源振荡器(XO/TCXO)自带振荡与稳压电路,无需芯片内部振荡环路,起振速度快,抗干扰强,时序抖动低,温漂极小,专门适配高精度,高稳定,强干扰严苛场景,包含无线射频通信,GNSS定位,高速数据传输,精密仪器,车载工控,军工设备等.RIVER大河可根据客户整机复杂度,精度需求,成本预算,精准推荐无源/有源方案,做到不浪费,不降级,刚刚好适配.
2,核心参数精准匹配,杜绝根本性不兼容
负载电容CL匹配(重中之重):负载电容是晶振选型最核心参数,也是行业最容易踩坑的环节.MCU芯片datasheet会明确标注所需负载电容(常见12pF,16pF,20pF,22pF),RIVER大河晶振严格按标准CL参数分级生产,可精准对应芯片需求.若晶振CL值与芯片要求不匹配,会直接导致频率偏移,起振困难,波形失真,严重时设备无法正常工作.工程选型必须严格做到:芯片要求CL=20pF,必须匹配20pF规格晶振,严禁随意通用替换.
频率精度与稳定度ppm分级:普通消费设备,智能家居,常规工控设备,选用±10ppm~±20ppm精度即可满足稳定运行;无线蓝牙,WiFi,射频通信设备需±5ppm高精度;卫星定位,精密检测,高速传输设备需±0.5ppm~±2ppm超高稳定度.RIVER大河贴片晶振按场景分级供货,普通场景高性价比经济型,精密场景低漂移高精度型,精准覆盖全梯度需求.
ESR等效串联电阻匹配:ESR直接决定起振裕量与抗衰减能力,芯片对晶振最大ESR有明确阈值,RIVER大河晶振ESR参数严格受控,批次一致性极高,低阻抗设计保障低温,低压,老化工况下依然稳定起振,杜绝间歇停振隐患.
工作温区适配工况:普通民用设备选用0℃~+70℃规格;工业,户外,车载设备必须选用-40℃~+105℃超宽温工业级RIVER晶振,全程保障高低温无频偏,无停振,无性能衰减.
3,封装尺寸适配产品迭代需求

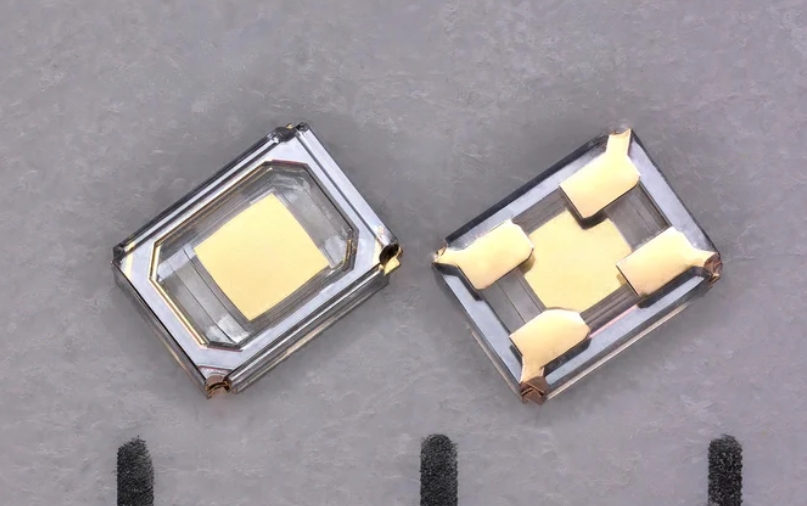

针对设备轻薄化,微型化,高密度PCB设计趋势,RIVER大河提供3225,2520,2016,1612,1210等全系列贴片微型封装,兼顾空间占用,结构强度,焊接工艺适配,可全面适配智能穿戴,微型传感,超薄终端,高密度工控板的紧凑布局需求.
三,RIVER晶振配套电路设计标准:规避起振,频偏,过载隐患
选型精准只是基础,外围电路设计不规范,依然会导致优质晶振无法发挥性能.结合原厂设计规范与多年工程实战经验,针对RIVER无源晶振,有源振荡器整理标准化电路设计准则,适配绝大多数主流MCU,蓝牙,WiFi,工控芯片.
1,无源晶振经典标准电路设计规范
无源晶振两端分别接入芯片XTAL_IN,XTAL_OUT引脚,两侧对称配置负载电容C1,C2,容值严格按照公式:CL=(C1×C2)/(C1+C2)+C寄生计算匹配.常规PCB寄生电容按2~5pF核算,统一选用COG/NPO高频高精度电容,精度±5%以内,杜绝X7R材质电容温漂带来的频率波动.针对低温起振弱,裕量不足的工况,可并联高阻值反馈电阻,优化起振波形,抑制高频谐波,保障上电瞬间稳定起振.电路设计严禁电容随意偏大或偏小,不对称取值,避免频率偏移与波形畸变.
2,驱动功率控制,杜绝晶振过驱损伤
芯片振荡驱动电流过大,会造成晶振过驱,晶片疲劳加速,长期老化频偏,寿命缩短;驱动电流过小则起振裕量不足,低温,低压工况易停振.RIVER大河晶振经过驱动等级分级优化,可匹配不同芯片驱动能力,电路设计中通过限流电阻精准调控驱动电平,让晶振工作在最佳驱动区间,兼顾起振稳定性与器件长效寿命.
3,有源振荡器极简可靠电路设计
RIVER石英振荡器无需匹配负载电容,电路极简,抗干扰更强.电源引脚就近串联磁珠,并联去耦电容,滤除电源纹波与电压波动,输出信号直接接入芯片时钟引脚,无需多余外围电路,大幅降低设计难度与BOM成本,适合高速,高精度,高可靠场景.
四,PCB布局布线关键设计要点,解决量产隐性故障
电路参数正确,PCB布局不合理,是量产良率低,时序不稳定的核心隐形原因.RIVER原厂推荐标准化布线规范,从物理层面杜绝干扰与寄生参数异常.
1,走线最短原则:晶振走线严格做到最短,最直,减少布线弯折与冗余长度,最大限度降低PCB寄生电容,寄生电感,避免频率偏移与时序抖动.严禁绕线,跨模块长线走线.
2,独立地完整隔离:晶振下方完整铺地,严禁走线穿越,杜绝数字线,高频线,电源线跨域干扰,防止高频噪声耦合进入振荡环路,造成相位噪声升高,波形失真.
3,远离热源与高频器件:晶振区域远离MCU,电源芯片,MOS管,高频射频模块等发热与强干扰器件,避免温度集中导致温漂超标,电磁干扰导致时序紊乱.
4,负载电容就近布局:C1,C2必须紧贴晶振引脚与芯片引脚,缩短回流路径,减少寄生参数影响,保障负载电容精准匹配.
5,分区布线隔离:模拟振荡区域与数字电路区域严格分区,避免地弹噪声,数字开关噪声干扰振荡环路,保障时钟信号纯净度.
五,常见故障快速排查｜基于RIVER晶振设计优化方案
故障一:偶尔不起振,冷启动失败:多为ESR不匹配,起振裕量不足,寄生电容过大,可更换匹配等级RIVER晶振,优化布线,微调负载电容,提升低温起振能力.
故障二:高低温频偏超标,通信不稳定:普通精度晶振无法适配宽温工况,更换RIVER工业级宽温低漂移晶振,配合精准CL参数匹配,彻底解决温漂问题.

故障三:长期运行计时漂移,时序不准:选用低老化率RIVER高精度晶振,优化驱动电路避免过驱损伤,保障长期运行参数一致性.
故障四:电磁干扰大,相位噪声高:优化PCB地隔离,增加电源滤波,远离高频干扰源,搭配RIVER低相位噪声晶振,净化时钟频谱.
六,深圳统一电子｜RIVER大河晶振原厂授权技术型代理
深圳统一电子有限公司深耕精密时序器件行业多年,专注为硬件研发,工业智造,物联网通信,智能车载,精密仪器企业提供原厂正品晶振+精准选型+电路设计指导+量产配套一站式技术服务,是业内技术实力扎实,货源稳定,口碑优良的RIVER日本大河晶振官方正规授权代理商.
公司摒弃纯贸易式供货模式,主打技术赋能型交付,拥有资深硬件时序方案工程师团队,精通各类MCU,蓝牙晶振,WiFi,工控,定位芯片的晶振参数匹配与电路设计规范,可免费为客户提供前期选型核对,电路方案审核,PCB布局建议,故障调试排查,量产风险规避全套技术支持,帮助研发团队少走弯路,缩短研发周期,一次搞定时序设计,大幅提升项目落地效率与产品量产良率.
我司全系RIVER大河晶振,有源振荡器,低相位噪声振荡器,工业级宽温晶振均为100%日本原厂原装正品,可提供完整授权证书,原厂检测报告,品质溯源资料,现货库存充足,批次一致性高,交期稳定,可灵活适配样品测试,研发验证,小批量试产,大批量量产全阶段需求.
精准选型筑牢根基,规范设计稳定量产！RIVER大河晶振以严苛的原厂参数标准,稳定的工艺品质,全场景适配能力,为各类电子设备时序系统保驾护航.如需RIVER晶振详细选型手册,电路设计参考图纸,参数匹配对照表,免费样品测试与一对一技术方案咨询,欢迎致电深圳统一电子官方热线:0755-27837683.
