ECS晶体滤波器词汇表

返回列表 来源:统一电子 查看手机网址
扫一扫!ECS晶体滤波器词汇表扫一扫!
浏览:- 发布日期:2019-04-15 09:59:53【

ECS是国际有名的频率元件制造商,除了石英晶体振荡器,贴片晶振,有源晶振之外也包括晶体滤波器,过滤器,SAW滤波器,陶瓷谐振器等.所有产品均选用优异材料生产,符合国际环保以及质量管理体系认证.

什么是滤波器?滤波器是指强调某些信号并拒绝其他信号的电子电路.以下为统一电子介绍ECS晶体滤波器词汇表,让大家更容易了解滤波器的工作原理以及用途.

单片晶体滤波器的定义:单片(希腊语:单石)晶体滤波器在同一石英盘上沉积2组电极.这形成了2谐振器,它们之间具有声学(机械)耦合.如果声耦合是正确的,则将实现滤波器响应.

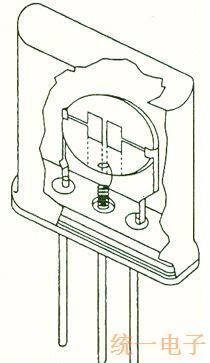

离散晶体和单片晶体的典型结构

离散水晶

ECS晶体滤波器词汇表

单片水晶

ECS晶体滤波器词汇表

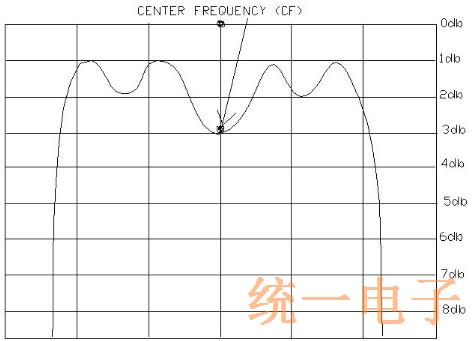

中心频率:对于带通滤波器或带阻滤波器,它是3db点频率的算术平均值.也用作通带的设计中点.

ECS晶体滤波器词汇表

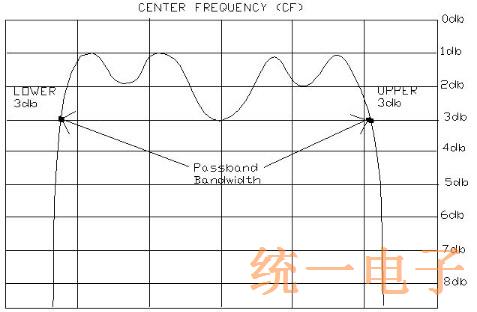

通带带宽:在带通滤波器中,这些限制或通带边缘通常是测量3db衰减的频率.如果赫兹表示带通滤波器的上3db频率和下3db频率之间的差异,则该数字.

ECS晶体滤波器词汇表

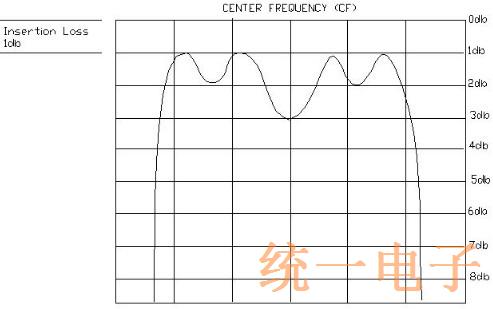

插入损失:与输入信号电平相比,滤波器通带内的衰减量.可以在中心频率或1db通带限制内测量.

ECS晶体滤波器词汇表

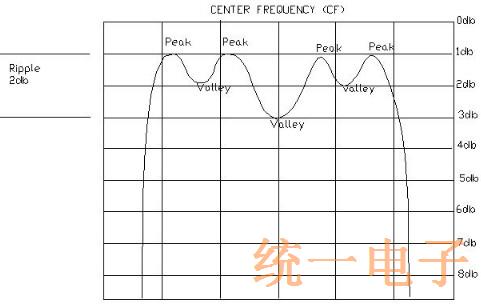

波纹:通带内最高峰和最低谷之间的衰减差异.它以db为单位.

ECS晶体滤波器词汇表

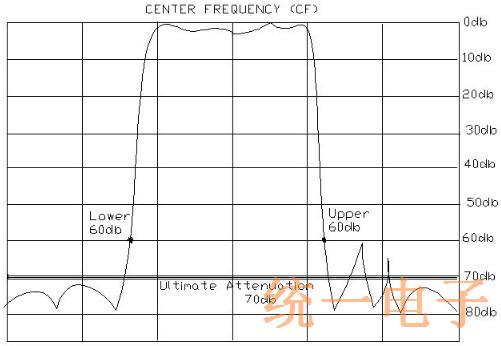

滤波器终极衰减:在指定频率范围内保证的最大衰减.

ECS晶体滤波器词汇表

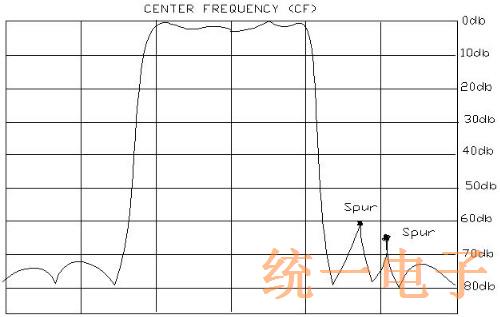

虚假的反应:由晶振,石英晶体中不需要的振动模式产生.每个滤波器参数都可以由它们适度地严重失真.它们通常位于通带的高频侧,而在宽带滤波器中,它们甚至可以在通带内发生.

ECS晶体滤波器词汇表

使用单片晶体滤波器的原因:成本更低的解决方案,更少的制造时间,更小的封装尺寸.

晶体滤波器电气规格

标准/规格.可选/自定义规格.

中心频率(绝对值通常以MHz为单位)

通带带宽(3db6db,单位为Hz

带内纹波(最大值以dB为单位)

插入损耗(最大值以dB为单位)

阻带(最大值,单位为Hz@30dB,60dB等)

极限衰减(最小值以dB为单位),群延迟(以秒为单位)

极数

杂散衰减(最小值以dB为单位)

输入/输出阻抗(欧姆,通常为+/-10%))

输入/输出电容(通常以皮法为单位)

哪些产品中用到晶体滤波器?统一电子是国内有名的石英晶振,贴片晶振,晶体滤波器供货商,一直以来为广大用户提供了无数优异产品,所代理的产品均符合国际质量标准,滤波器被广泛于电信基站,无线电(接收器/发射器),卫星调制解调器应用(基于地面),雷达应用等.
