村田谐振器的IC匹配
村田制作所一直为IC制造商以及家用电器和汽车车载电子元件制造商提供陶瓷谐振器的IC匹配服务,这些电子元件在其产品中使用IC已超过30年.我们的服务有助于减少客户组装产品的评估工时.我们还于2008年开始为我们的石英晶体提供IC匹配服务,以满足电信设备市场的需求,该市场需要更高的频率控制精度.所需的IC匹配因使用谐振器的市场而异.在本文中,统一电子将介绍村田谐振器的IC匹配信息.
村田谐振器的IC匹配
谐振器与在实际使用中具有内置振荡器电路的IC耦合.振荡器电路具有内置的反相放大器电路,例如逆变器.这些内置逆变器的特性因IC而异.另外,存在有助于变化的因素,例如用户设计的电路板的条件,谐振器特性和施加到IC的电压.这些变量有时会引起异常振荡,如图1所示.当发生异常振荡时,组装的产品开始以异常方式运行.为了防止出现这种问题,Murata晶振公司借用其客户的IC安装电路板来评估IC匹配.

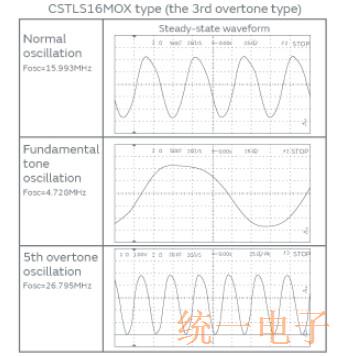

图1.异常振荡的例子
IC匹配的另一个重要目标是振荡频率的校准.有线通信如USB和CAN和如BLE和Wi-Fi的无线通信,指定所需要的石英晶振频率精度为每个标准,以确保通信的质量.表1显示了典型电信标准所需的频率精度.我们借用客户开发的评估板,检查每个村田晶振型号的振荡频率的准确性,并确定振荡器电路和产品规格的最佳参数.该评估服务称为IC匹配.
|
通讯标准 |
要求的频率精度 |
|
能够 |
在±3000ppm范围内 |
|
USB2.0 |
在±500ppm范围内 |
|
USB3.0 |
在±300ppm范围内 |
|
SATA |
在±350ppm范围内 |
|
NFC |
在±500ppm范围内 |
|
BLE |
在±50ppm范围内 |
|
无线上网 |
在±20ppm范围内 |
表1.各种通信标准所需的频率精度
目前海外组装产品制造商的IC匹配评估约占我们订单的40％.当未来精密石英晶体的匹配评估增加时,我们预计海外订单的比例将进一步增加.村田晶振集团一直在海外办事处推广IC匹配评估服务.村田于2012年在中国上海实验室启动了陶瓷谐振器和石英晶体的IC匹配评估服务.
