村田汽车级晶体谐振器应用及注意事项

返回列表 来源:统一电子 查看手机网址
扫一扫!村田汽车级晶体谐振器应用及注意事项扫一扫!
浏览:- 发布日期:2019-03-23 14:43:11【

村田集团不管是电子元件还是办公设备做的都很成功,在国际占有重要声誉.村田所生产的陶瓷晶振,陶瓷谐振器以及石英晶振,晶体振荡器具有高品质,高精度等特点,被广泛用于各行各业中.村田石英晶振具有消费级,工业级以及汽车级温度范围,下面统一电子要给大家介绍的就是村田汽车级晶体谐振器应用及注意事项.

村田汽车级晶体谐振器,实现小包装及高度精确的频率,采用村田成熟的保证技术以及高规格的晶体元件.

村田汽车级晶体谐振器应用特征

1.村田汽车级晶体谐振器,贴片晶振可靠性高,且适用温度范围广.

2.本晶体谐振器产品体积极为小巧,可减少安装空间.

3.本系列产品符合RoHS和ELV指令,无铅无害,符合国际ROHS环保要求.

4.本系列产品符合AEC-Q200.

村田汽车级石英晶体谐振器应用

1.动力传动系(如引擎/传输管理ECU)

2.高级驾驶员辅助系统(ADAS)(如驾驶员辅助照相机、图像处理、紧急制动辅助系统ECU).

3.底盘、安全应用等.

4.汽车多媒体设备.

村田汽车级晶体谐振器应用及注意事项

尽管村田晶振质量高,性能稳定,但如果不注意使用同样会对产品造成一定的损伤,因此我们在使用产品时应注意以下几点.

一、注意事项(焊接和安装)

1.1.焊接条件

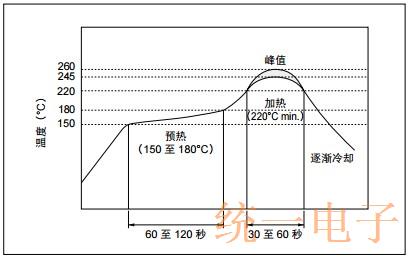

(1)回流焊接:请采用回流焊接方式将村田晶振安装到电路板上.

焊剂:请使用松香类焊剂,不得使用水溶类焊剂.

焊料:请在下列条件下使用焊料(Sn-3.0Ag-0.5Cu)

标准焊膏厚度:0.10至0.15mm

村田汽车级晶体谐振器应用及注意事项

(2)烙铁焊接

如果不得不使用钎焊烙铁来安装晶振,则请不要让烙铁直接接触元件.如果施加了过大的热应力,元件接线端子或电气特性有可能被破坏.请将焊料避开金属帽(盖).

1.2.焊接最佳焊料用量

请确保焊料用量小于基底高度,以避免损坏金属盖与基底之间的密封件.

2.清洗

村田石英晶振不可清洗.

3.安装注意事项

建议使用具备光学定位能力的贴装机来贴装村田SMD晶振.根据贴装机不同或条件不同,本元件受到机械作用力时有可能损坏.在大批量生产之前,请使用贴装机对本元件进行评估.不得使用采用机械定位方式的贴装机.
