晶体振荡器摘要

由于晶体振荡器具有良好的稳定性,因此广泛应用于通信、测量、时钟、控制设备等需要高精度频率输出的领域。随着对频率稳定度的要求越来越严格,很多情况下选择购买振荡器比购买晶振更好,因为只给石英晶体振荡器提供电源电压就可以很容易地获得高稳定度的频率输出。这里我们想提一下,晶振指的是晶体单元和带反馈电路的放大器的组合单元。

Siward 1

晶体振荡器的主要类型

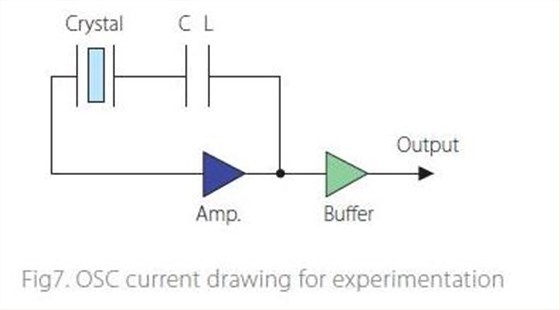

1.通用晶体振荡器

基本上,这种类型的振荡器由晶体单元和操作晶体单元的反馈放大器组成。不同的应用对应不同的输出波形。

Siward 2

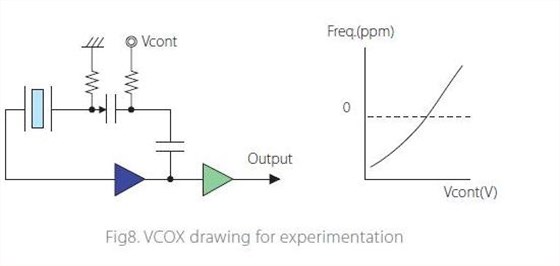

2.压控晶体振荡器=VCXO

VCXO是利用外部控制电压,在普通晶体振荡器上增加输出频率可调控制功能的振荡器。

Siward 3

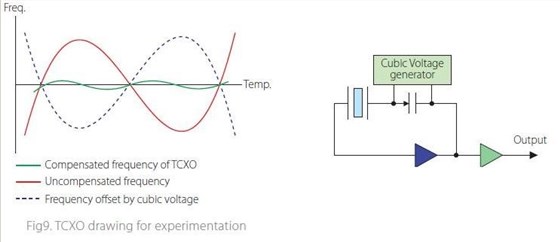

3.温度补偿晶体振荡器,TCXO,VC-TCXO

影响频率稳定性的最大因素是温度特性。借助于温度补偿电路,这种类型的振荡器实现了比晶体单元更高的温度特性稳定性。由于应用了指定的温度补偿电压,TCXO晶振可以输出相对于环境温度更稳定的频率。主要应用于移动通信设备频率合成器的标准振荡器。PDC(个人数字蜂窝)、GSM(全球移动通信系统)、GPS(全球定位系统)等要求频率具有最大+/-2.5ppm的高温稳定性。仅用AT切割晶体单元不能满足这样的要求。此外,不同晶体单元的温度特性也有细微的差别。因此,需要用温度补偿电路进行补偿,以获得高温度稳定性的频率。

Siward 4

压控晶体振荡器

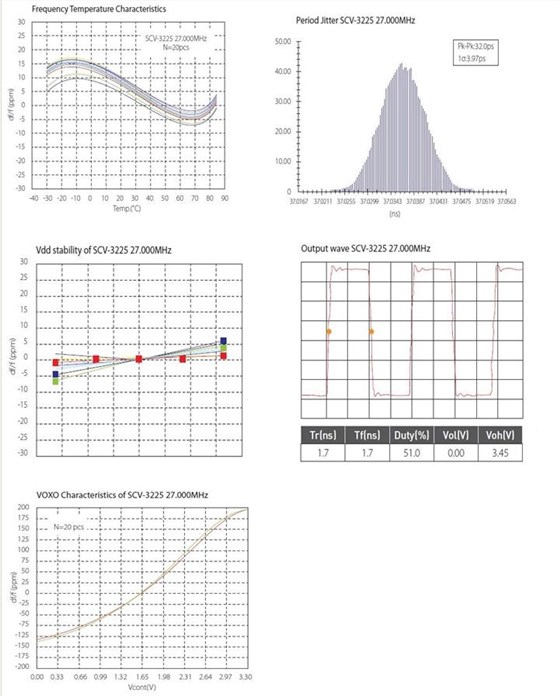

应用:数字电视调谐器(SCV- 3225尺寸)

例如:SCV- 3225 27MHz特性如下图所示

Siward 5

TCXO和TCXO风险投资公司

应用:GPS(5032尺寸TCXO)

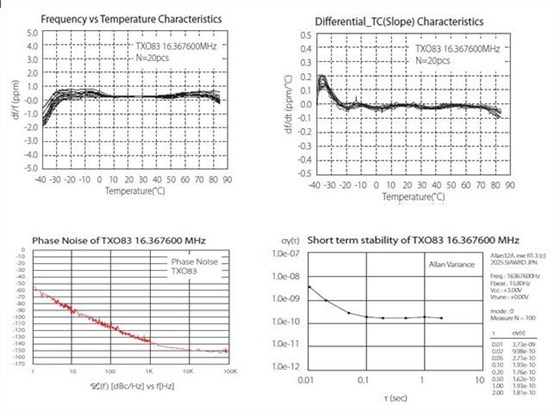

TXO83 16.367600MHz,如下图所示

Siward 6

应用:PDC(3225尺寸VC-TCXO)

TXO92 14.400MHz,如下图所示

Siward 7

TCX081、83、92系列典型相位噪声性能。不同批次之间会有一些差异,约为3 dBc。此外,当贴片晶振3225尺寸的TCXO 92系列用于低于15MHz的频率时,有时由于开发问题可能会应用分频。在这种情况下,性能可能与上图不同。

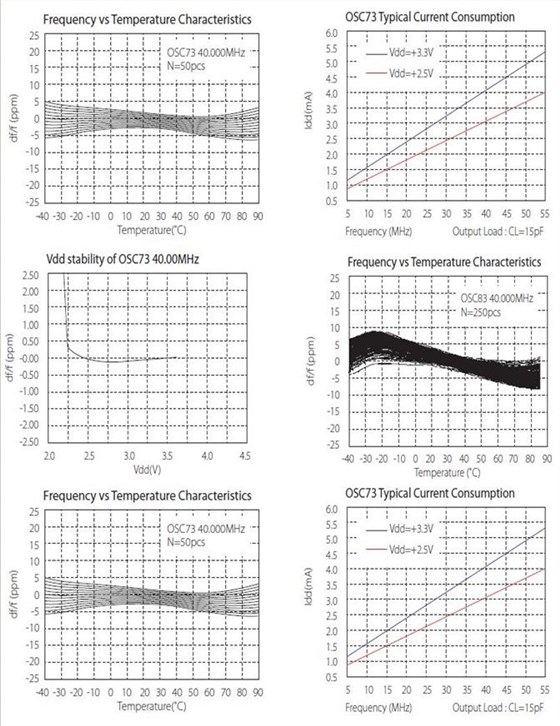

高精度晶体振荡器
应用:无线局域网/高精度5ppm
OSC73 5032尺寸(CMOS输出)如下图所示

Siward 8

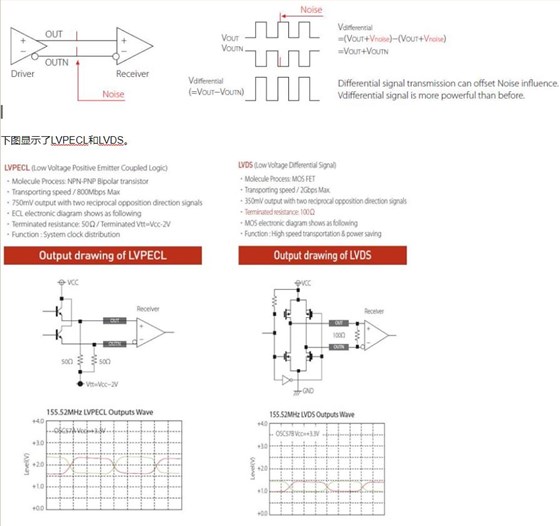

差分输出晶体振荡器

过去,PC机的总线接口一直在快速地从TTL和CMOS的5V驱动电压向主流的LVTTL和LVCMOS的3.3V驱动电压发展。近年来,人们主要致力于总线接口的高速化,并成功开发了千兆以太网技术,可以传输千兆比特的数据。然而,在千兆字节传输下,时钟将超过100MHz甚至更高,噪声的影响将非常明显。为了提供高质量的晶体振荡器,SIWARD希华晶振成功开发了OSC57A、OSC57B和SEV-7050。这些接口是LVPECL和LVDS的差分接口。此外,这些可以用于高速传输而没有噪声影响。

差分信号传输可以降低噪声影响。

Siward 9

可编程晶体振荡器

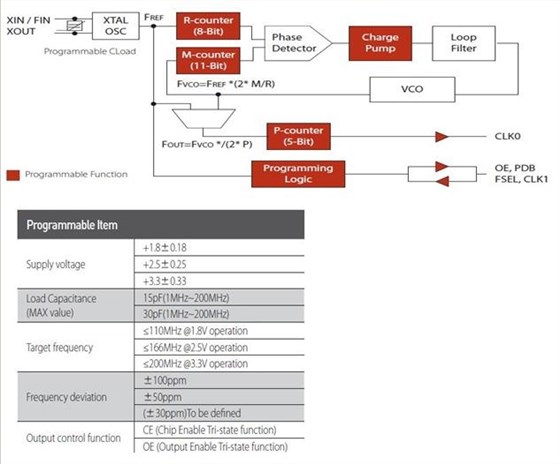

SPO-7050B、SPO-5032B可编程振荡器框图

Siward 10

PLL集成电路的优点如下。

*低抖动

*宽范围频率(1 200 MHz)

*定制和节省时间

*可重写

*轻松上传数据*可编程项目(电源电压、输出负载、CTL)

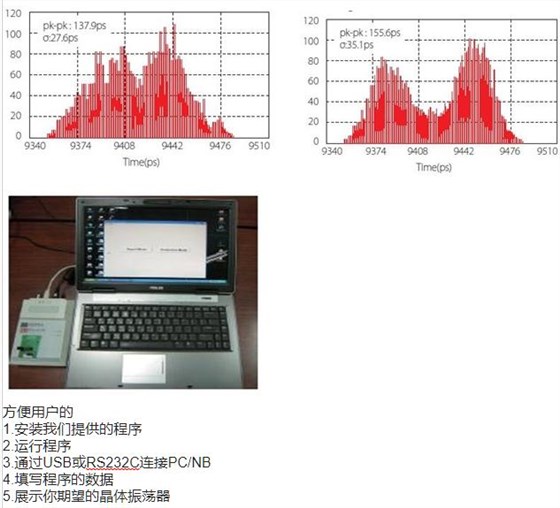

比较(抖动)示例:106.25MHz

Siward 11

方便用户的

1.安装我们提供的程序

2.运行程序

3.通过USB或RS232C连接PC/NB

4.填写程序的数据

5.展示你期望的晶体振荡器

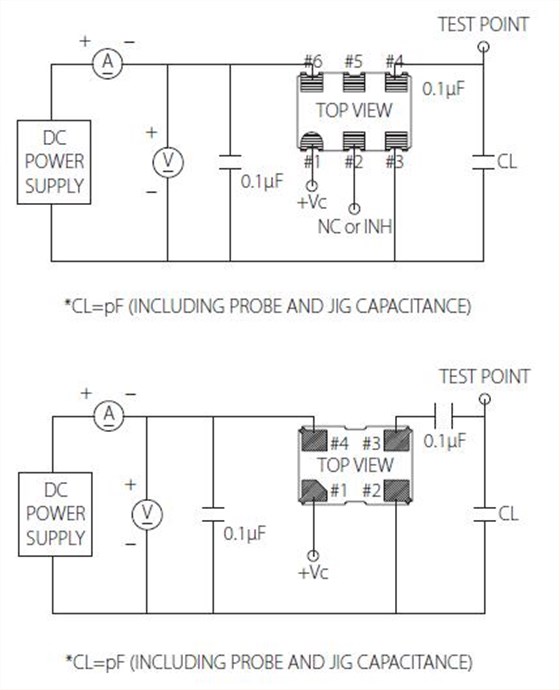

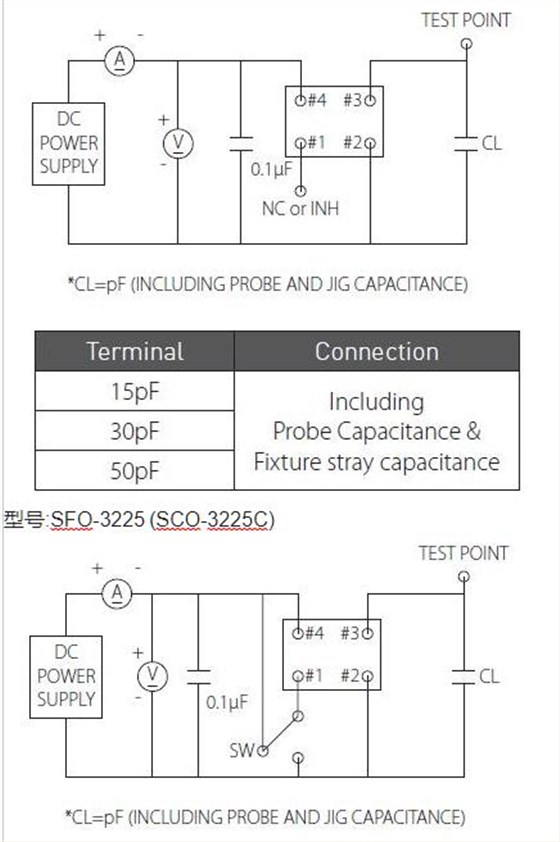

CMOS输出测试电路

CMOS输出的OSCs测试电路

石英晶振型号:OSC52,OSC71,OSC73,OSC81,STO 3225 b,SHO 3225,SCO 2520,SCO 2016。

Siward 12

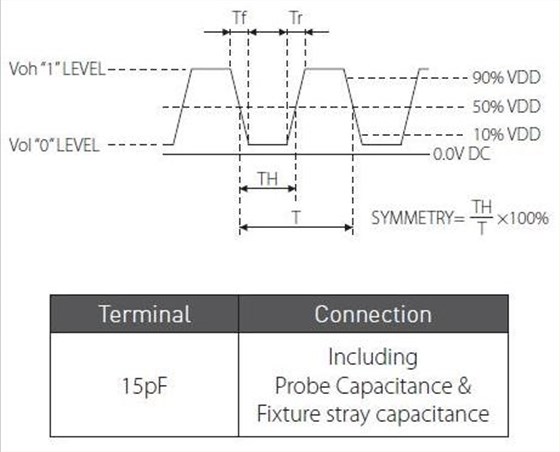

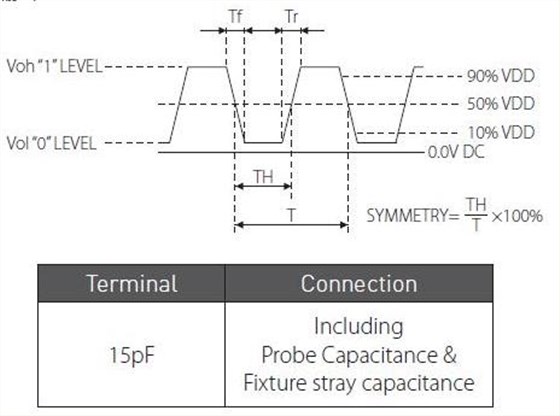

输出波形

Siward 15

CMOS输出的VCXOs测试电路

型号:VCX91,VCX92,VCX95,SCV-3225

Siward 14

输出波形

Siward 13

TTL输出和限幅正弦输出的测试电路

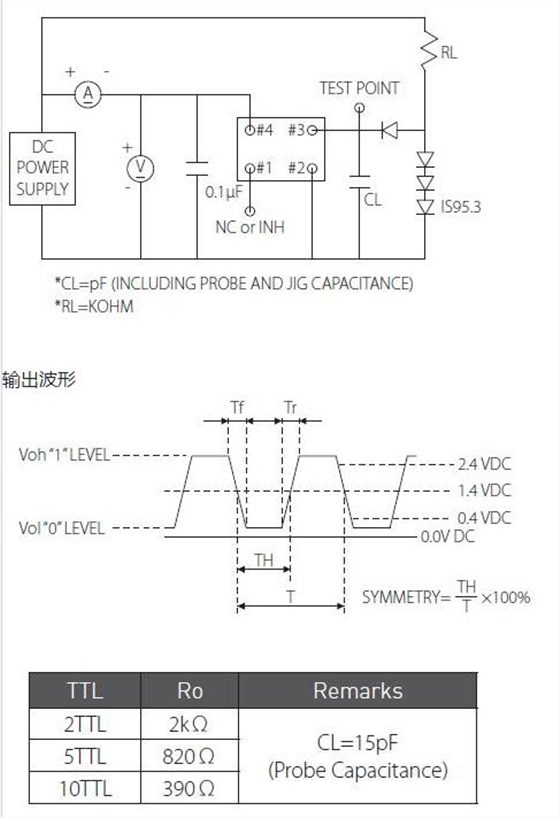

TTL输出的OSCs测试电路

型号:OSC52,OSC71

Siward 16

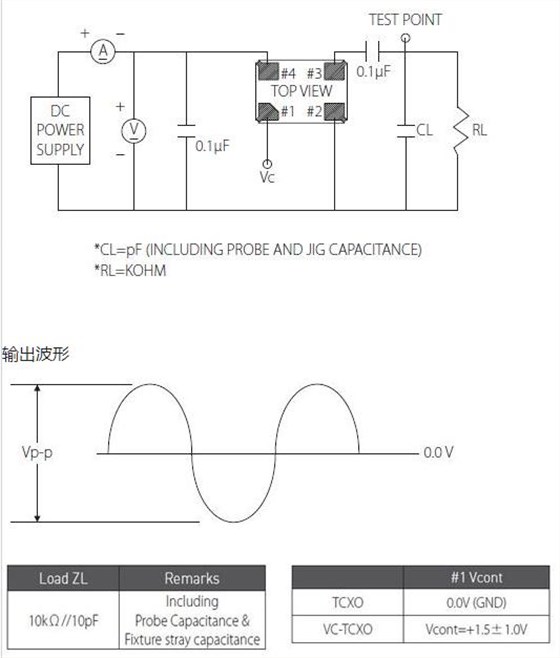

限幅正弦输出的TCXOs和VC-TCXO测试电路

型号:TXO83、VTX83、TXO92、VTX92

Siward 17

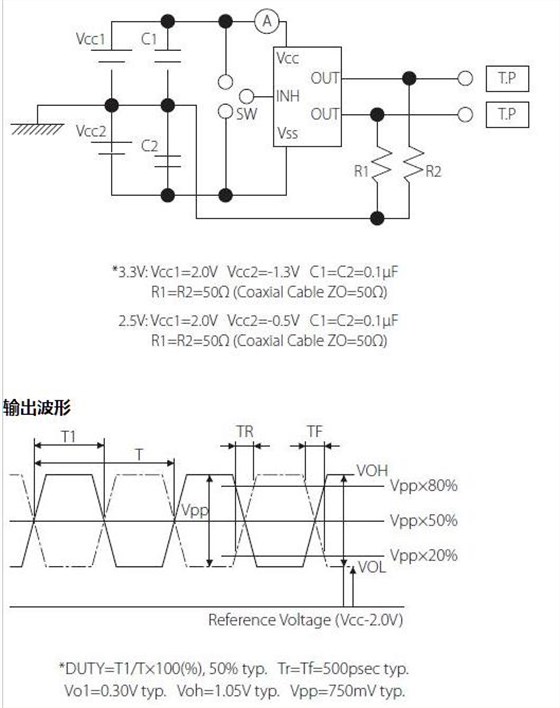

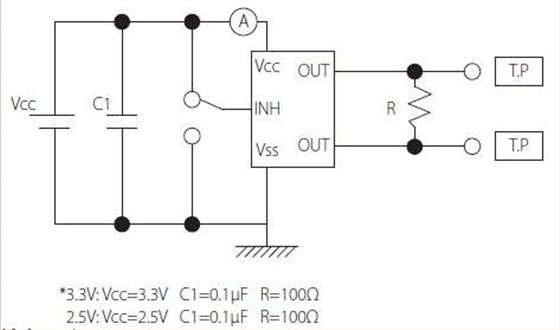

LVPECL差分输出测试电路
LVPECL 型号:OSC57A

Siward 18


LVDS差分输出测试电路

LVDS 型号:OSC57B

Siward 19

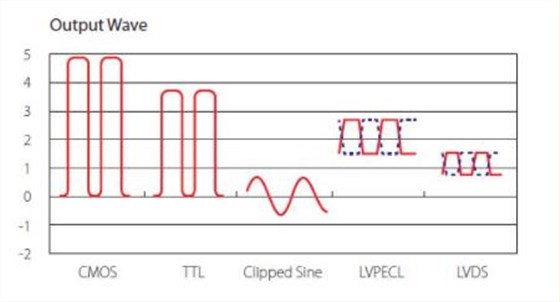

输出波形


石英晶体 品牌 描述 系列 频率 频率稳定性
XTL721-Q23-048 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL72 32.768kHz ±20ppm
XTL721-S349-005 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL72 32.768kHz ±20ppm
XTL721-S999-301 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL72 32.768kHz ±20ppm
XTL721-S999-429 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL72 32.768kHz ±20ppm
XTL741-S999-319 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL74 32.768kHz ±20ppm
XTL741-U11-402 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL74 32.768kHz ±20ppm
XTL741-S999-298 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL74 32.768kHz ±20ppm
XTL741-S999-379 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL74 32.768kHz ±20ppm
XTL741-S999-327 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL74 32.768kHz ±20ppm
XTL721-S999-286 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL72 32.768kHz ±20ppm
XTL751-S999-544 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL75 32.768kHz ±20ppm
XTL751-S999-548 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL75 32.768kHz ±20ppm
XTL751-S999-420 Siward希华 CRYSTAL 32.768KHz 20PPM CRYSTAL XTL75 32.768kHz ±20ppm
