统一电子介绍EPSON晶体振荡器类型和抖动性能
日本爱普生是专业生产销售32.768K晶体,石英晶体振荡器,SMD晶振的知名制造商.凭借优异的产品质量发展至今,在世界各地均设有生产基地以及销售据点,统一电子就是其中代理之一.下面统一电子介绍EPSON晶体振荡器类型和抖动性能,欢迎广大用户阅读点评.
除了SAW振荡器之外还有各种振荡器,控制FPGA性能的抖动性能取决于振荡器的类型.考虑到FPGA的运行稳定性,EPSPONcrystal公司推荐具有低抖动特性的SAW振荡器.
|
类型 |
谐振器(振荡频率) |
振荡电路 |
多电路(提高输出频率的电路) |
抖动性能 |
|
SAW振荡器 |
SAW谐振器(100至2000MHz) |
基本/高频振荡(高驱动) |
不使用 |
优秀由于高驱动操作,本底噪声较低,而高频是稳定的基本振荡. |
|
晶体振荡器(基础) |
石英晶体单元(AT) |
基本/高频振荡(低驱动) |
不使用 |
AT石英晶体单元的优异Q值很高,并且由于较低的驱动电平,噪声基底上的基本振荡比SAW振荡器上升得多. |
|
晶体振荡器 |
水晶单元(AT) |
泛音/高频振荡(低驱动和基波抑制) |
不使用 |
良好振荡稳定性不如上述两种方法,因为基本振荡被抑制并且泛音振荡. |
|
晶体振荡器(PLL倍数) |
水晶单元(AT) |
基本/低频振荡(低驱动) |
PLL |
差由于PLL倍数,噪声基底大大恶化.由振荡频率引起的子谐波叠加. |
|
晶体振荡器(模拟倍数) |
水晶单元(AT) |
基本/低频振荡(低驱动) |
乘法器(滤波输出谐波) |
良好由于谐波的C/N,一些噪声基底会恶化.子谐波像PLL一样影响它. |
|
MEMS振荡器 |
MEMS谐振器(5至50MHz) |
基波/低频振荡(温度补偿) |
PLL |
差的PLL和子谐波会影响抖动.MEMS振荡器的Q值低,并且抖动恶化. |
SAW振荡器的抖动和相位噪声特性示例
特征的例子如下所示.

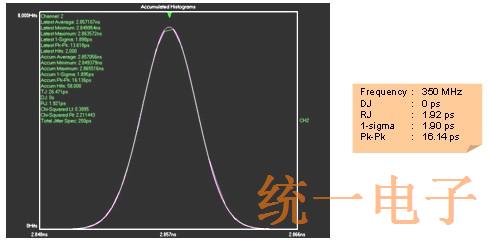

抖动特性抖动
直方图很窄,我们的产品几乎显示出高斯分布.没有DJ(确定性抖动),并且RJ(随机抖动)可以说是该数据的非常小的特性.

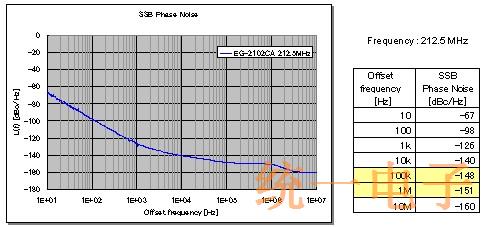

相位噪声特性
抖动显示了时域中周期的变化.在频域中,抖动表现为晶振频率的变化,并且被评估为相位噪声.我们的SAW振荡器具有低抖动和低相位噪声特性.

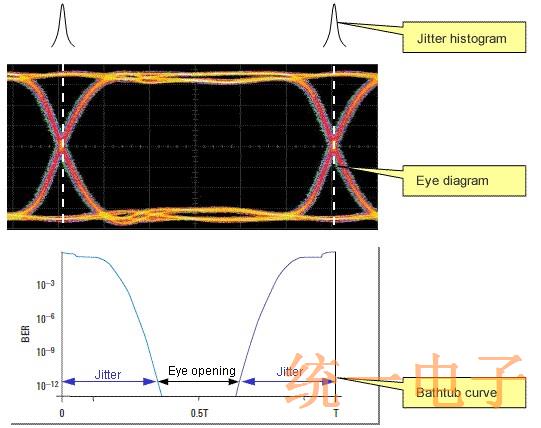

抖动影响BER(误码率)
在FPGA的高速收发器中,确保时序裕度变得难以处理GHz频带的信号,并且时钟质量强烈地影响BER.BER随着时钟周期(抖动)之间的波动而增大.抖动和BER之间的关系显示在浴盆曲线中.通过必要的BER,可以通过大的眼图开度(=小抖动)来确保裕度.
