TAITIEN晶体振荡器倒置MESA空白技术

晶振作为当今智能电子产品都不可缺少的频率控制元件,一直不断改进,不断突破更多高稳定性能,以符合更多产品领域需求.统一电子专业生产销售石英晶体,贴片晶振,多年来不仅为广大用户提供优异的产品,并且提供各类技术资料,以下所介绍到的是TAITIEN晶体振荡器倒置MESA空白技术.

什么是TAITIEN晶体振荡器倒置MESA空白技术？

•传统上,水晶坯料是由机械研磨和抛光以获得所需厚度.

•倒置Mesa Blank技术使用光刻技术与半导体晶圆类似的工艺制造以蚀刻出石英晶体坯料中的“井”.

•较薄的“井”是空白的共振部分而周边区域则是较厚的晶体材料提供结构支持

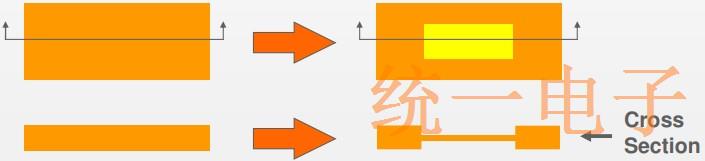

倒MESA空白插图

•40MHz基波AT晶振：厚度40米

•160MHz基波AT晶振：厚度<10米

传统的空白    倒置梅萨空白

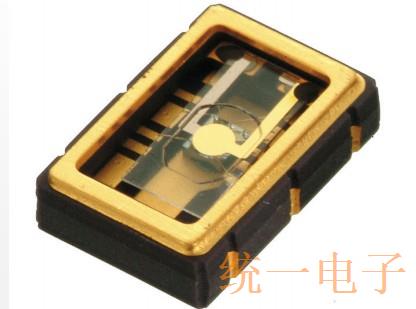

TAITIEN晶体振荡器倒MESA空白

为什么倒置MESA空白？（1）

•晶体振荡器频率与其成反比晶体坯料的厚度.SMD晶振频率越高,更细的水晶空白.

•传统抛光坯料达到制造限制减薄水晶坯料.

•倒置Mesa技术在晶体上创建了一个区域比抛光坯料更薄的空白用于共振.“井”周围的较厚的水晶材料提供强大的结构支持,提高可靠性

-目前,TAITIEN晶振公司提供高达320MHz的AT-Cut晶振产品

为什么倒置MESA空白？（2）

•倒置MESA坯料可用于石英晶体,石英晶体荡器和VCXO压控晶振用于高基频应用.

-与PLL石英晶体振荡器相比,具有出色的相位噪声/抖动性能

- 比第三次谐波振荡更好的ESR和启动特性

- 消除使用PLL或第三次谐波振荡的需要频率应用

•TAITIEN晶振公司在许多方面实施了倒置MESA空白产品系列.

- 适用于OT晶振,VT晶振,VK晶振系列
