用于时钟的SPXO振荡器X1G0039510004频率精度变化过程

返回列表 来源：统一电子 查看手机网址
扫一扫!用于时钟的SPXO振荡器X1G0039510004频率精度变化过程扫一扫!
 浏览：- 发布日期：2023-06-14 15:23:12【大 中 小】

用于时钟的SPXO振荡器X1G0039510004频率精度变化过程，时间是我们日常生活中的基本概念。时间也是我们的生活中不可缺少的部分。我们周围的产品也搭载了时间功能，可能 很难找到没有时间功能的产品。在社会的各个领域还存在着为数众多的需要更精确时间的应用程序，例如金融处理系统、安全系统、电表等。为了获得更为精确的时间，必须拥有起振高精度频率的元器件和控制元器件的芯片。爱普生生产和销售的模块将能够起振高精度、高稳定频率的SPXO振荡器和起到控制功能的实时时钟芯片合为一体。本次，我们将解说爱普生高精度、低耗能实时时钟模块的特征（功能）及结构。

编码 品牌 型号 频率 尺寸 输出方式 电源电压
X1G0029410001 爱普生晶振 SG-210SED 75.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 2.200 V
X1G0029410002 爱普生晶振 SG-210SED 75.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 2.200 V
X1G0029410006 爱普生晶振 SG-210SED 50.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 2.200 V
X1G0029410008 爱普生晶振 SG-210SED 72.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 2.200 V
X1G0029410011 爱普生晶振 SG-210SED 50.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 2.200 V
X1G0029410013 爱普生晶振 SG-210SED 66.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 2.200 V
X1G0029410014 爱普生晶振 SG-210SED 74.250000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 2.200 V
X1G0029410016 爱普生晶振 SG-210SED 60.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 2.200 V
X1G0029410018 爱普生晶振 SG-210SED 72.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.600 to 2.200 V
X1G0039410001 爱普生晶振 SG-210SDH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 2.250 to 2.750 V
X1G0039410002 爱普生晶振 SG-210SDH 125.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 2.250 to 2.750 V
X1G0039410003 爱普生晶振 SG-210SDH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 2.250 to 2.750 V
X1G0039410004 爱普生晶振 SG-210SDH 133.333000 MHz 2.50 x 2.00 x 0.90 mm CMOS 2.250 to 2.750 V
X1G0039410008 爱普生晶振 SG-210SDH 125.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 2.250 to 2.750 V
X1G0039410010 爱普生晶振 SG-210SDH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 2.250 to 2.750 V
X1G0039410013 爱普生晶振 SG-210SDH 156.250000 MHz 2.50 x 2.00 x 0.90 mm CMOS 2.250 to 2.750 V
X1G0039410014 爱普生晶振 SG-210SDH 125.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 2.250 to 2.750 V
X1G0039510001 爱普生晶振 SG-210SEH 125.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1G0039510002 爱普生晶振 SG-210SEH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1G0039510003 爱普生晶振 SG-210SEH 133.333000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1G0039510004 爱普生晶振 SG-210SEH 156.250000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1G0039510008 爱普生晶振 SG-210SEH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1G0039510009 爱普生晶振 SG-210SEH 133.330000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1G0039510010 爱普生晶振 SG-210SEH 145.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1G0039510011 爱普生晶振 SG-210SEH 150.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1G0039510013 爱普生晶振 SG-210SEH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1G0039510014 爱普生晶振 SG-210SEH 98.304000 MHz 2.50 x 2.00 x 0.90 mm CMOS 1.620 to 1.890 V
X1M0000910001 爱普生振荡器 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
X1M0000910002 爱普生振荡器 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
X1M0000910003 爱普生振荡器 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
X1M0000910004 爱普生振荡器 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
X1M0000910005 爱普生振荡器 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
X1M0000910006 爱普生振荡器 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
X1M0000910007 爱普生振荡器 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
X1M0000910008 爱普生振荡器 EG-2102CA 156.250000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
X1M0000910009 爱普生振荡器 EG-2102CA 312.500000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
X1M0000910010 爱普生振荡器 EG-2102CA 322.265625 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V
用于时钟的SPXO振荡器X1G0039510004频率精度变化过程，实时时钟模块是将32.768kHz石英晶体振荡器和实时时钟芯片合为一体的产品，具备振荡电路、时钟功能、日历功能和报警功能等。爱普生自己开发和生产实时时钟模块中使用的进口石英晶体振荡器和实时时钟芯片。因此，可以稳定供给最适于高精度实时时钟模块的石英晶体振荡器，以及在最佳条件下驱动该振荡器的实时时钟芯片。而且，爱普生半导体技术的应用从世界首块实用型石英电子手表起步，还被用于奥运会公式计时系统和以“Grand Seiko”为代表的精工牌高级手表的心脏部控制。这些用于控制 芯片的半导体技术与杰出的低耗能、高稳定石英振荡技术相结合，形成了高品质实时时钟模块的基础。 如上所述，我们通过自己开发石英晶体振荡器和实时时钟芯片，实现最佳匹配，最大发挥双方的实力，从而为顾客提供能发挥 高性能的产品。这正是爱普生实时时钟模块的特征。

图 7

用于时钟的石英晶体振荡器频率精度

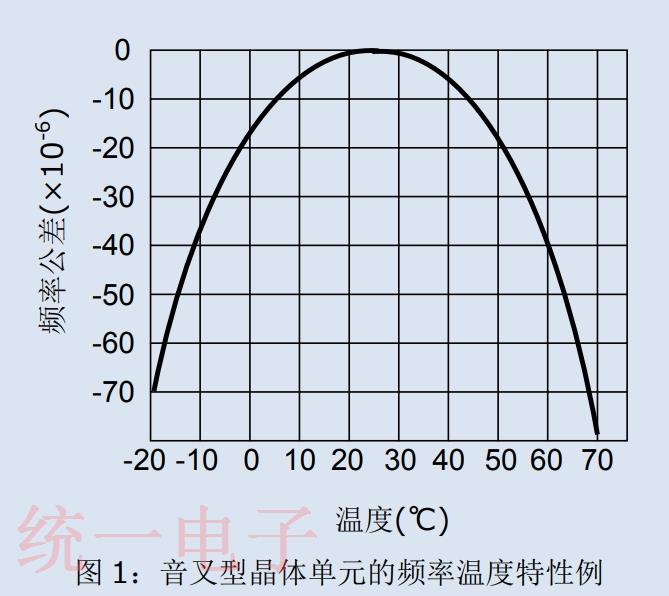

根据市场要求（能以极低的耗电量保持现在的时刻），用于计时的低频时钟一般采用音叉型石英晶体振荡器。 音叉型石英晶体振荡器驱动时耗电量少的反面，其频率温度特性为图1所示的二次曲线。所以，在进行时钟误差设计时，除了室温（+25℃） 条件下的频率公差以外，还应当考虑到二次曲线的频率温度特性公差。 假设在-40℃的条件下使一般的音叉型石英晶体振荡器连续工作1个月， 那么其振荡频率公差将达到-150×10-6左右，相当于出现6分钟（月差 6分钟）以上的时间误差。 为此，爱普生设计人员也许会考虑使用 AT 型石英晶体等频率温度特性较好的 振荡器作为波源。并针对性开发有源振荡器编码X1G0039510004，作为AT型石英晶体的振荡频率通常达到几MHz，所以需要在振荡电路中进行分频，以达到用于时钟时的频率。 这时，在振荡电路中消耗的电流将达到使用音叉型石英晶体振荡器时的数百倍。因此，我们认为把 AT 型石英晶体用于作为时钟 波源的方法不符合市场要求。
