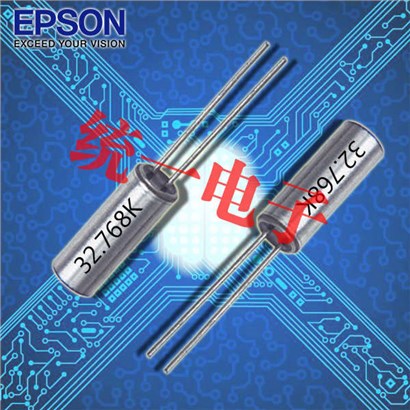

爱普生晶振C-002RX,Q11C02RX1001100石英插件晶振

爱普生晶振C-002RX,Q11C02RX1001100石英插件晶振是一款2060mm圆柱型的无源音叉晶体,2x6插件晶振采用精细化的技术耐心打磨出来的优质产品,也因此成为市场最畅销的产品之一,也是由爱普生公司利用自身独特的创新能力结合对于产品特性独特见解研制出来的优秀产品系列,而这款插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.

在安全装置方面做出优化空间,并且可用于安全控制装置的CPU时钟信号发生源部分,这款编码Q11C02RX1002100也好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等.

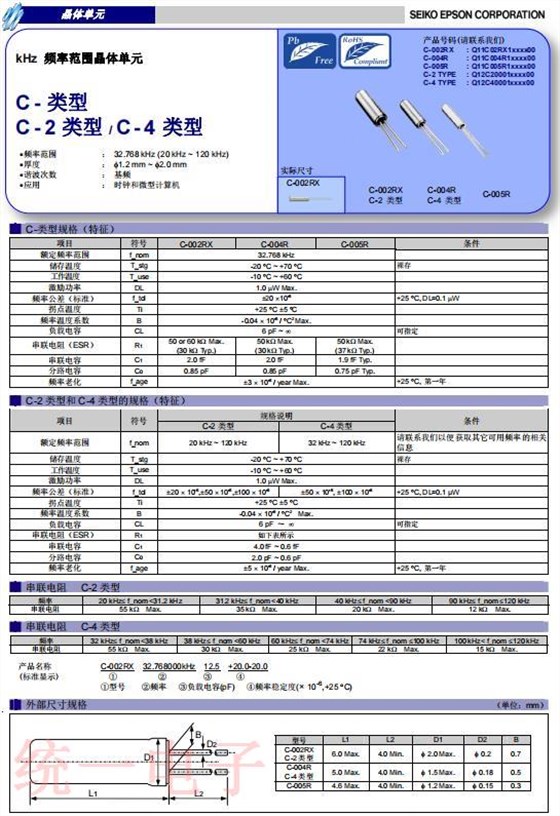

Q11C02RX1001100晶振参数表

爱普生晶振	单位	C-002RX晶振	石英晶振基本条件
标准频率	f_nom	32.768K	标准频率
储存温度	T_stg	-20°C～+70°C	裸存
工作温度	T_use	-10°C～+60°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.tydz99.com/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF～∞	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C —+85°C,DL = 100μW
频率老化	f_age	±3 × 10-6/ year Max.	+25°C,第一年

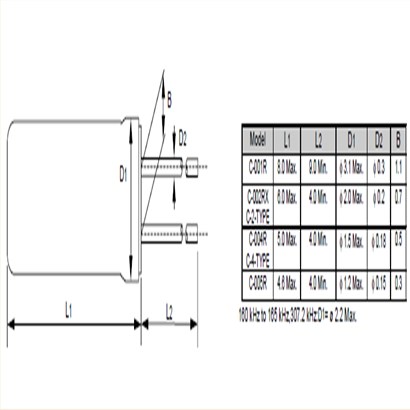

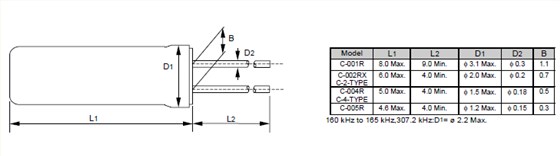

爱普生晶振C-002RX,Q11C02RX1001100石英插件晶振尺寸图

Q11C02RX1001100晶振使用注意事项

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。爱普生晶振C-002RX,Q11C02RX1001100石英插件晶振
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
SMD产品
SMD晶振产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。爱普生晶振C-002RX,Q11C02RX1001100石英插件晶振
请在没有直射阳光，不发生结露的场所保管。

品牌	编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	产品系列
EPSON爱普生	Q11C02RX1001100	Φ 2 x 6 mm	C-002RX	32.768000 kHz	10 pF	插件晶振
EPSON爱普生	Q11C02RX1001300	Φ 2 x 6 mm	C-002RX	32.768000 kHz	6 pF	插件晶振
EPSON爱普生	Q11C02RX1001800	Φ 2 x 6 mm	C-002RX	32.768000 kHz	9 pF	插件晶振
EPSON爱普生	Q11C02RX1002100	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12.5 pF	插件晶振
EPSON爱普生	Q11C02RX1002200	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12.5 pF	插件晶振
EPSON爱普生	Q11C02RX1002300	Φ 2 x 6 mm	C-002RX	32.768000 kHz	11 pF	插件晶振
EPSON爱普生	Q11C02RX1002400	Φ 2 x 6 mm	C-002RX	32.768KHZ晶体	9 pF	插件晶振
EPSON爱普生	Q11C02RX1002500	Φ 2 x 6 mm	C-002RX	32.768000 kHz	8.2 pF	插件晶振
EPSON爱普生	Q11C02RX1002600	Φ 2 x 6 mm	C-002RX	32.768000 kHz	8 pF	插件晶振
EPSON爱普生	Q11C02RX1002700	Φ 2 x 6 mm	C-002RX	32.768000 kHz	7 pF	插件晶振
EPSON爱普生	Q11C02RX1003200	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12.5 pF	插件晶振
EPSON爱普生	Q11C02RX1003400	Φ 2 x 6 mm	C-002RX	32.768000 kHz	6 pF	插件晶振
EPSON爱普生	Q11C02RX1004700	Φ 2 x 6 mm	C-002RX	32.768000 kHz	6 pF	插件晶振
EPSON爱普生	Q11C02RX1005000	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12 pF	插件晶振
EPSON爱普生	Q11C02RX1005600	Φ 2 x 6 mm	C-002RX	32.768000 kHz	7 pF	插件晶振
EPSON爱普生	Q11C02RX1005900	Φ 2 x 6 mm	C-002RX	32.768000 kHz	8.3 pF	插件晶振
EPSON爱普生	Q11C02RX1006200	Φ 2 x 6 mm	C-002RX	32.768000 kHz	8.7 pF	插件晶振
EPSON爱普生	Q11C02RX1007900	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12 pF	插件晶振
EPSON爱普生	Q11C02RX1008600	Φ 2 x 6 mm	C-002RX	32.768000 kHz	9.7 pF	插件晶振
EPSON爱普生	Q11C02RX1009200	Φ 2 x 6 mm	C-002RX	32.768000 kHz	5.9 pF	插件晶振
EPSON爱普生	Q11C02RX1009400	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12.5 pF	插件晶振
EPSON爱普生	Q11C02RX1009800	Φ 2 x 6 mm	C-002RX	32.768000 kHz	30 pF	插件晶振
EPSON爱普生	Q11C02RX1018100	Φ 2 x 6 mm	C-002RX	32.768000 kHz	10 pF	插件晶振
