SPXO/LVPECL/LVDS/RTC时钟振荡器对比解析

时钟振荡器是所有数字电子系统的核心时序基石,被称为设备的"数字心跳",是保障各类电子设备有序,稳定,可靠运行的核心基础器件.小到智能手环,家用小家电,无线传感器,大到5G通信基站,服务器集群,工业工控主机,高速光纤传输设备,所有数字电路的逻辑运算,指令执行,数据采样,高速传输,时序同步,定时唤醒等核心功能,都必须依托时钟振荡器输出的高稳定,低漂移频率信号精准完成.时钟信号的综合性能直接决定设备核心体验:精度偏差会引发时序错乱,数据丢包;相位噪声与抖动过大会导致高速传输误码率飙升;功耗过高会大幅缩短便携设备续航;温漂与老化特性不佳会造成设备长期运行稳定性下降,功能失效.可以说,时钟振荡器的选型与设计质量,是区分电子产品稳定性,可靠性,耐用性的关键隐性指标,也是硬件工程师方案设计,PCB布局,量产可靠性把控的核心重点.

在当下硬件工程设计体系中,SPXO,LVPECL,LVDS,RTC四类时钟振荡器凭借各自差异化的电气架构,性能参数与功耗特性,精准覆盖了通用低速时序,高频高精度同步,高速低噪传输,超低功耗计时四大核心应用领域,是嵌入式,工控,通信,消费电子领域使用率最高的四类时钟器件.但由于四类器件外观多为贴片封装,核心功能均为输出固定频率时钟信号,新手工程师乃至部分资深开发者极易出现选型混淆,电路照搬,接口混用的问题.工程实操中频繁出现各类典型问题:高速千兆通信场景误用普通SPXO晶振,导致传输误码率超标,链路频繁断连;电池供电物联网设备错选高频差分振荡器,造成整机续航缩水80%以上;LVPECL与LVDS接口随意互换,因电平摆幅,阻抗不匹配引发信号畸变,设备无法同步;低速控制电路滥用高精度差分晶振,大幅增加硬件成本却无性能提升.为彻底解决上述工程痛点,本文将从核心工作原理,电气架构差异,关键参数对比,优劣短板拆解,PCB设计规范,精准适配场景,工程选型避坑,故障调试要点等全维度展开深度解析,系统性梳理四类振荡器的核心差异与实操标准,为硬件方案设计,器件选型,电路调试,量产落地提供完整,可直接复用的技术参考.

一,四类时钟振荡器核心定义与工作原理

1.SPXO普通石英晶体振荡器

SPXO(SimplePackedCrystalOscillator,普通封装石英振荡器)是结构最简单,成本最低,应用最普及的有源石英时钟器件,也是TCXO,VCXO等高端振荡器的基础原型,属于通用标准化时钟器件.其核心工作原理依托石英晶体的逆压电物理特性:经过精密切割,镀膜,极化处理的石英晶片,在交变电场激励下会产生固定频率的机械谐振振动.该机械谐振频率由晶片的几何尺寸,切割角度,晶向工艺决定,具备极高的固有物理稳定性,受外界电路影响极小.振荡芯片通过内置放大电路捕捉晶片的微弱机械谐振信号,将其放大,起振,稳幅,再通过多级整形,滤波电路规整为标准,干净,规整的方波时钟信号稳定输出.

SPXO属于纯固定式有源晶振,内部不集成温度补偿电路,压控调节模块,频率校准单元,出厂频率参数完全固化,无法通过外部电阻,电容,电压进行微调与校准.其频率稳定度,温漂特性,老化特性完全依赖石英晶片原材料品质与封装工艺,因此仅能满足通用工况下的基础时序需求.从电路架构来看,SPXO内部仅包含石英谐振单元,简易放大起振电路,波形整形电路与输出缓冲电路,结构极简,元器件数量少,因此故障率极低,抗过载能力强,量产一致性极高,是工业与消费电子中容错性最高的通用时钟器件.

在输出特性上,SPXO统一为单端CMOS电平输出,高电平接近供电电压,低电平接近地电位,信号摆幅大,边沿陡峭,适配绝大多数数字芯片的IO时序标准.但正因单端传输机制,其信号以系统地为唯一参考基准,极易受到电源纹波,功率器件开关噪声,地弹扰动,相邻走线串扰影响.在高频工作状态下,单端信号的噪声与抖动会急剧恶化,因此SPXO天然定位为低速,通用,低成本,非高精度时序时钟,不适合高速数据传输与精密时序同步场景.

2.LVPECL低压正发射极耦合逻辑振荡器

LVPECL超低相位噪声晶振(LowVoltagePositiveEmitterCoupledLogic,低压正发射极耦合逻辑)是专为高频,超低抖动,高精度时序同步场景研发的高端差分时钟振荡器,由传统ECL逻辑电路优化迭代而来,是目前商用时钟器件中信号完整性,相位噪声,抖动性能综合最优的时钟方案.其核心工作机制与常规CMOS振荡器完全不同,摒弃了"电压饱和开关"的工作模式,采用恒定电流源差分驱动架构.电路工作时,内部晶体管始终处于线性放大区,不会进入深度饱和与完全截止状态,彻底消除了电荷存储效应,开关延迟,波形拖尾,边沿畸变等固有缺陷,信号翻转速度达到皮秒级别,时序精度极高.

传统ECL电路采用负电源供电,适配老旧通信设备,无法兼容现代低压数字化系统,而LVPECL架构做了关键性改良,统一采用3.3V单电源供电,完美适配当前主流通信,工业,服务器硬件供电体系.LVPECL为纯差分互补输出,拥有OUT+,OUT-一对差分信号引脚,工作时两路信号幅值相等,相位相反,相互对称.外界电磁干扰,共模噪声会同时耦合到两路差分信号上,接收端通过差分减法运算即可完全抵消共模干扰,抗干扰能力远优于单端信号与普通差分信号.

同时,恒定电流驱动机制让LVPECL在超高频率下依然保持极低相位噪声与极小随机抖动,高频信号衰减微弱,波形极其规整,可稳定支撑数百兆赫兹甚至近GHz级别的长期连续工作.其输出阻抗稳定,信号幅度一致性好,多模块,多设备同步组网时时序偏差极小,非常适合分布式高速系统的时钟同步.但受限于恒流驱动特性,LVPECL静态功耗始终维持在较高水平,无论负载是否切换,系统是否传输数据,内部电流始终恒定消耗,因此不适合电池供电,超低功耗休眠设备,仅定位高端高速,高精度,高可靠的固定供电场景.

3.LVDS低压差分信号振荡器

LVDS(LowVoltageDifferentialSignaling,低压差分信号)是严格遵循ANSI/TIA/EIA-644国际标准的高速低功耗差分时钟振荡器,核心设计理念是以极低电压摆幅实现超高速,低EMI,低功耗信号传输,精准平衡高速性能,电磁兼容性与功耗控制三大核心需求,是目前民用高速电子设备应用最广的差分时钟标准.其传输机制同样采用差分双线传输,区别于单端信号以地为参考的工作方式,依靠两路信号的电压差值判定逻辑状态,从原理上规避了地电位波动,电源噪声,单点干扰带来的信号失真问题.

LVDS最核心的技术特征是超低摆幅输出,仅以300mV~350mV的微弱差分电压摆幅完成高低电平切换,远低于CMOS与LVPECL信号摆幅.电压跳变幅度极小,使得信号翻转过程中产生的电磁辐射,高频谐波噪声大幅降低,设备EMC性能优异,不易出现辐射超标,干扰周边敏感电路的问题,特别适配高清成像,医疗电子,精密检测,高清显示等电磁敏感设备.相较于LVPECL的恒流高功耗架构,LVDS采用小电流脉冲驱动模式,仅在信号翻转瞬间消耗电流,静态功耗极低,整体功耗表现远优于LVPECL.

在频率性能上,LVDS带宽上限更高,可稳定支持10MHz~2GHz宽频率范围输出,信号传输衰减小,远距离传输能力强,适配高速图像传输,高速存储,高速总线交互场景.同时LVDS供电兼容性更好,可适配2.5V,3.3V主流供电电压,PCB布线容错性更高,对差分阻抗,走线等长的严苛程度略低于LVPECL,大幅降低了工程设计与调试难度.其唯一短板在于超高频下的相位噪声与抖动性能略逊于LVPECL,无法满足通信基站,精密仪器的顶级时序精度需求,是兼顾性能与成本的民用高速最优方案.

4.RTC实时时钟振荡器

RTC(RealTimeClock,实时时钟振荡器)是针对设备计时,日历存储,定时唤醒,断电保时功能专属设计的超低功耗专用时钟器件,与前三类服务系统主时序,高速数据传输的振荡器定位完全不同,属于专用辅助时钟器件.行业标准RTC振荡器统一固定输出32.768kHz低频频率,该频率恰好为2的15次方赫兹,经过RTC芯片内置15次二分频后,可精准输出1Hz标准秒脉冲信号,能够完美匹配民用与工业设备的秒级计时,分钟级日历更新需求,是全球通用的标准计时频率.

RTC振荡器的设计优先级与高频振荡器完全反向,其核心优化方向并非高频宽带接入应用晶振,低抖动,高速响应,而是微安级超低功耗,宽温低漂移,长期运行稳定性,抗老化能力.该器件支持超低电压工作,可在1.2V低压环境下稳定起振工作,整机工作功耗普遍低于1μA,休眠状态下功耗几乎可以忽略,对电池供电设备的续航影响微乎其微.最核心的特性是独立供电架构,可脱离设备主电源单独运行,在设备关机,整机休眠,主电源断电的状态下,依靠微型纽扣电池,超级电容持续不间断工作,持续记录时间,日期,定时参数,彻底解决传统设备断电时间清零,定时任务丢失的问题.

同时,RTC石英晶体经过特殊温漂优化工艺,温度系数极小,在-40℃~85℃全温区范围内频率偏移极低,长期老化衰减缓慢,全年累计计时误差可控,能够满足绝大多数民用与工业设备的日常计时需求.但该器件频率完全固化,不可调整,无高频输出能力,功能高度单一,仅能作为计时辅助时钟,绝对无法作为系统主时钟,总线时钟,传输时钟使用,通用性极低,场景高度专一.

二,核心电气与性能参数对比

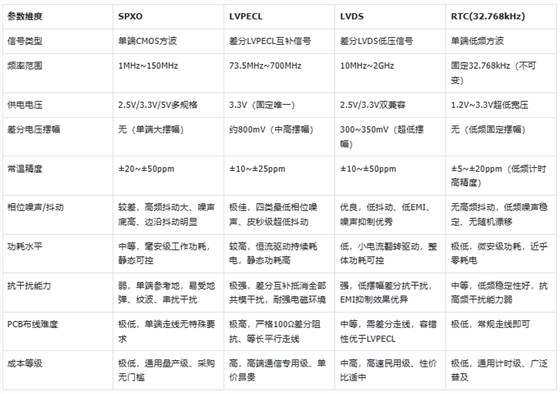

为清晰直观展现四类振荡器的差异化特性,本节汇总了器件选型,电路设计,PCB布局,性能调试,可靠性评估中所有核心关键参数,涵盖信号类型,频率范围,供电规格,电压摆幅,温漂精度,相位噪声,功耗,抗干扰性,成本,布线难度,老化特性,适用带宽等核心指标,全方位对比各器件的性能边界,优缺点与适配边界,为精准选型提供量化依据.

三,各类振荡器优缺点深度解析(工程级细化)

1.SPXO普通石英振荡器

核心优势:SPXO的核心竞争力在于极致的通用性,稳定性与性价比,是所有有源晶振中最成熟,最普及的器件.内部电路结构极简,无复杂集成芯片,无精密补偿模块,元器件数量少,失效点少,长期工作可靠性极高,量产一致性强,极少出现批量不良问题.器件封装规格极其丰富,从超小型0402,0603贴片封装到常规直插封装全覆盖,可适配超薄设备,汽车ECU微型计算机晶振,大型工控板等各类PCB尺寸需求.外围电路设计极其简单,无需差分阻抗匹配,无需精密电阻电容,无需等长走线,仅需并联一颗0.1μF陶瓷滤波电容即可滤除电源高频杂波,保证起振稳定,输出干净.同时该器件全球供货充足,品牌型号丰富,价格低廉,完全满足大批量消费电子,工控产品的量产成本控制需求,是低速数字电路无可替代的通用时钟方案.

主要短板:SPXO的所有缺陷均来自单端CMOS输出架构与无校准设计.信号以系统地为唯一参考基准,极易受到电源动态纹波,MOS管开关噪声,继电器通断干扰,相邻高频走线串扰影响,在复杂电磁环境下容易出现波形抖动,边沿偏移.当工作频率超过100MHz后,单端信号的固有缺陷被急剧放大,上升沿,下降沿畸变严重,随机抖动与相位噪声大幅恶化,无法满足高速数据传输的误码率要求.同时器件无温度补偿,无老化校准机制,在高低温交变环境下频率温漂明显,设备长期运行数年之后会出现频率老化偏移,时序精度持续下降,绝对无法用于高精度时序同步,高频通信,精密采样场景,仅能满足基础低速时序逻辑运行需求.

2.LVPECL差分高速振荡器

核心优势:LVPECL是四类振荡器中高频时序性能,信号完整性,同步精度的绝对标杆,是工业级高精度高速时钟的首选方案.恒流源线性驱动架构彻底消除了传统开关逻辑的电荷积累与信号畸变,信号边沿极其陡峭,对称性好,无拖尾,无过冲,时序随机抖动可稳定控制在皮秒级别,相位噪声指标远优于同频率LVDS与SPXO器件.差分互补输出机制可以完全抵消传输路径中的共模干扰,电磁串扰,电源耦合噪声,在5G基站,机房高密度设备,工业强电磁干扰环境下依然能够保持信号完整稳定.高频稳定性极强,在700MHz全频段内无明显衰减,无频率漂移,无波形失真,多设备时钟同步组网时时序误差极小,能够支撑大规模,高密度,高精度的高速通信系统稳定运行.同时输出阻抗精准可控,器件一致性高,批量设备时序统一性优异,适合高端量产设备.

主要短板:LVPECL的工程局限性非常突出.第一,功耗偏高,恒流驱动模式导致其静态持续耗电,无论系统是否工作,数据是否传输均保持恒定功耗,严重影响电池供电设备续航,仅适合固定供电设备.第二,PCB设计门槛极高,必须严格匹配100Ω差分阻抗,差分双线必须严格等长,平行,对称,同层走线,长度偏差需控制在0.1mm以内,间距均匀,远离电源走线与高频干扰源,一旦布线不规范就会导致差分抵消失效,抖动增大,相位偏移,链路不通.第三,成本昂贵,器件单价远高于LVDS与SPXO,在中低频场景下性能完全过剩,性价比极低,仅适合顶级高速高精度场景.第四,供电单一,仅支持3.3V供电,无法适配低压2.5V系统,兼容性有限.

3.LVDS低压差分振荡器

核心优势:LVDS是目前高速电子系统中性能,功耗,EMC,成本平衡最优的差分计时器应用晶振方案,完美填补了SPXO低速性能不足与LVPECL功耗过高,设计过难的空白.300mV超低电压摆幅极大降低了信号翻转的电压跳变能量,高频谐波辐射极低,设备EMC测试极易通过,特别适合医疗设备,高清影像设备,精密检测仪器,车载电子等对电磁干扰极度敏感的场景.相较于LVPECL恒流高功耗架构,LVDS为动态脉冲驱动,仅在信号翻转瞬间消耗电流,静态功耗大幅降低,可适配部分电池供电的便携式高速设备.频率带宽更广,最高可支持2GHz稳定输出,传输距离更远,信号衰减小,适配高速图像传输,PCIe总线,SAS存储,高速AD采集等场景.同时支持2.5V/3.3V双电压供电,PCB布线容错性更高,无需极致严苛的阻抗与等长控制,工程落地难度远低于LVPECL,适合大规模民用高速产品量产.

主要短板:在500MHz以上超高频,超高精度场景中,LVDS的相位噪声与抖动性能明显弱于LVPECL,无法满足通信基站,精密仪器,计量设备的严苛时序指标.差分双线架构依然比单端SPXO布线复杂,需要预留差分走线空间,规避干扰,PCB占用面积更大,设计工作量更高.在低频低速场景下,LVDS的高速,低噪优势完全无法体现,差分架构反而造成设计冗余,成本浪费,不适合普通控制类电路使用.此外,部分低端LVDS器件温漂性能一般,长期高频工作会出现轻微参数漂移,稳定性略逊于工业级LVPECL器件.

4.RTC实时时钟振荡器

核心优势:RTC是电子设备唯一的长效超低功耗计时时钟,具备不可替代性.工作功耗与休眠功耗均达到微安级别,高端超低功耗型号静态功耗可低至0.1μA,对整机续航几乎无负面影响,是物联网终端,可穿戴设备,低功耗传感器的必备器件.支持独立备用供电,主电源断电后可依靠纽扣电池,超级电容持续运行,永久保有时钟,日历,定时数据,彻底解决设备断电归零问题.经过特殊温漂与老化优化,全温区频率稳定性优异,全年累计计时误差极小,完全满足民用与常规工业计时精度需求.器件封装微型化,价格极低,外围电路极简,仅需匹配对应负载电容即可稳定起振,无需调试,无需匹配,无需复杂电路,量产可靠性极高.

主要短板:RTC场景局限性极强,功能与频率完全固化,仅能输出32.768kHz单一低频信号,无任何频率可调空间,不具备高频输出,高速驱动,数据同步能力,绝对不能作为系统主时钟,总线时钟,传输时钟使用.功能高度单一,仅负责计时,日历,唤醒,GPS导航晶振无法参与任何数字逻辑时序驱动.同时低频信号抗高频干扰能力弱,若PCB布局靠近高频走线,功率器件,容易出现轻微停振,计时跳变等问题,需要单独分区布局,虽不影响使用,但存在布局约束.

四,精准适用场景选型指南(工程落地版)

1.SPXO适用场景

SPXO精准适配低速通用,低成本,无高精度时序,无高速传输的基础硬件场景,是所有普通数字电路的默认首选时钟方案.核心应用场景包含:8位/32位单片机主控系统,家用家电控制板,普通工业控制模块,开关电源管理电路,低速RS485/串口通信,普通IO口时序驱动,传感器数据采集低速电路,民用灯具,小家电,智能家居控制主板,普通继电器控制模块,消费电子辅助时序电路等设备.此类场景对时钟抖动,相位噪声,时序同步精度无严苛要求,只需稳定固定频率信号即可正常工作,使用SPXO可最大化控制硬件成本,降低设计难度,提升量产稳定性.

禁止使用场景:千兆及以上以太网,光纤传输,高速总线,高清视频传输,精密采样,时钟同步组网,高频射频电路等对时序精度,噪声,抖动有要求的场景.

2.LVPECL适用场景

LVPECL专属适配超高频,超低抖动,高精度时序同步,强电磁干扰环境的高端工业与通信晶振场景,是顶级高速时钟的唯一优选.核心应用场景包含:千兆/万兆以太网交换机,核心路由器,5G/4G通信基站,光纤收发设备,光模块,服务器集群时钟同步,工业高精度总线,高速精密仪器,频谱分析仪,射频测试设备,分布式时钟同步系统,高端医疗影像设备等.凡是对相位噪声,随机抖动,时序同步精度,信号完整性有极致要求的场景,必须选用LVPECL,不可用LVDS与SPXO替代.

禁止使用场景:电池供电低功耗设备,低速控制电路,民用普通设备,成本敏感量产产品.

3.LVDS适用场景

LVDS主打高速传输,低EMI,中等功耗,高性价比场景,是民用高速设备的最优平衡方案.核心应用场景包含:高清LCD/LED显示屏,车载高清视频,工业高速图像采集,PCIe高速总线,SAS/SATA高速存储接口,高速FPGA数据处理,机器视觉设备,精密检测设备,便携式高速测试仪器,医疗影像辅助传输设备等.适合需要高速数据交互,对电磁辐射敏感,同时兼顾功耗与成本的中高端设备,是商用高速接口的主流时钟标准.

禁止使用场景:顶级通信高精度同步,超高频700MHz以上严苛场景,极低功耗休眠设备,低速普通控制电路.

4.RTC适用场景

RTC为专属计时,断电保时,超低功耗唤醒专用器件,无任何替代方案.核心应用场景包含:智能手环,智能手表,物联网低抖动晶振传感器,工控仪表,车载中控设备,智能家电,工业控制器,数据记录仪,定时唤醒设备,电池供电终端等所有需要断电保存时间,日历定时,周期性唤醒的电子设备.RTC永远只作为辅助计时时钟,绝不承担系统主时序与数据传输功能.

禁止使用场景:一切需要系统时钟,总线时钟,数据传输时钟,逻辑驱动时钟的场景.

五,PCB设计与电路适配核心规范

SPXO设计规范:就近摆放至主控芯片时钟引脚,走线尽量短,少过孔,远离功率器件与开关电源;并联0.1μF滤波电容紧邻电源引脚;无需阻抗匹配,无需等长走线,无需差分设计,常规布局即可稳定起振.

LVPECL设计规范:严格100Ω差分阻抗,双线等长,平行,对称,同层;差分走线远离电源平面,高频走线,电感变压器;接收端严格匹配终端电阻;走线偏差控制在0.1mm以内,禁止急转弯,禁止跨分割,否则会导致抖动恶化,链路误码.

LVDS设计规范:严格差分走线,控制100Ω阻抗,等长布局,减少过孔;走线间距均匀,远离干扰源;终端匹配电阻贴合接收端引脚;可适度放宽精度要求,工程容错性更高.

RTC设计规范:器件尽量靠近RTC芯片引脚,走线短而细;远离高频时钟,功率器件;精准匹配负载电容,避免出现停振,走时偏快偏慢问题;备用电池供电回路独立走线,减少干扰.

六,工程选型避坑总结

1.按频率选型:低频计时固定32.768kHz唯一选RTC;1~150MHz低速通用选SPXO;100MHz~500MHz高速商用选LVDS;500MHz以上高精度通信必选LVPECL.

2.按功耗选型:电池超低功耗计时用RTC;高速低功耗传输用LVDS;常规供电通用场景用SPXO;固定供电高端通信用LVPECL.

3.按EMC与精度选型:工业强干扰,高精度同步优先LVPECL;民用高速防干扰优先LVDS;普通场景SPXO;长效计时RTC.

4.严禁混用误区:LVPECL与LVDS电平摆幅,驱动架构,终端匹配完全不兼容,直接互换必导致信号失效;禁止用RTC做主时钟,禁止用SPXO做高速传输时钟,禁止差分晶振用于低速低成本场景.
