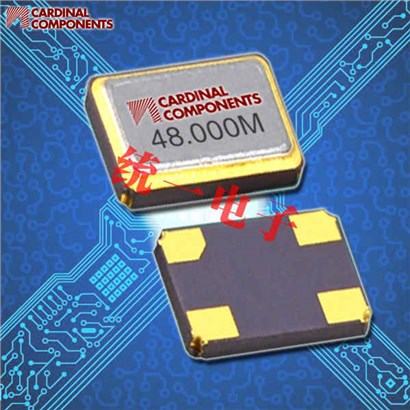

Cardinal晶振CX532,CX532Z-A2B3C5-70-27.0D18音叉晶体,卡迪纳尔晶振,欧美晶振,无源谐振器,石英晶体,无源晶振,石英晶体谐振器,型号CX532,编码CX532Z-A2B3C5-70-27.0D18是一款金属面贴片型的水晶振动子,尺寸为5.0*3.2mm,频率27MHZ,精度20ppm,负载18pF,工作温度-40~+85°C,采用优异的原料匠心打磨而成,具备高质量高性能的特点,非常适合于无线通信,电子设备等领域.

     CX532Z-A5B3C5-70-20.0D18音叉晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.Cardinal晶振CX532,CX532Z-A2B3C5-70-27.0D18音叉晶体

Cardinal晶振CX532,CX532Z-A2B3C5-70-27.0D18音叉晶体,卡迪纳尔晶振,欧美晶振,无源谐振器,石英晶体,无源晶振,石英晶体谐振器,型号CX532,编码CX532Z-A2B3C5-70-27.0D18是一款金属面贴片型的水晶振动子,尺寸为5.0*3.2mm,频率27MHZ,精度20ppm,负载18pF,工作温度-40~+85°C,采用优异的原料匠心打磨而成,具备高质量高性能的特点,非常适合于无线通信,电子设备等领域.

CX532Z-A5B3C5-70-20.0D18音叉晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.Cardinal晶振CX532,CX532Z-A2B3C5-70-27.0D18音叉晶体

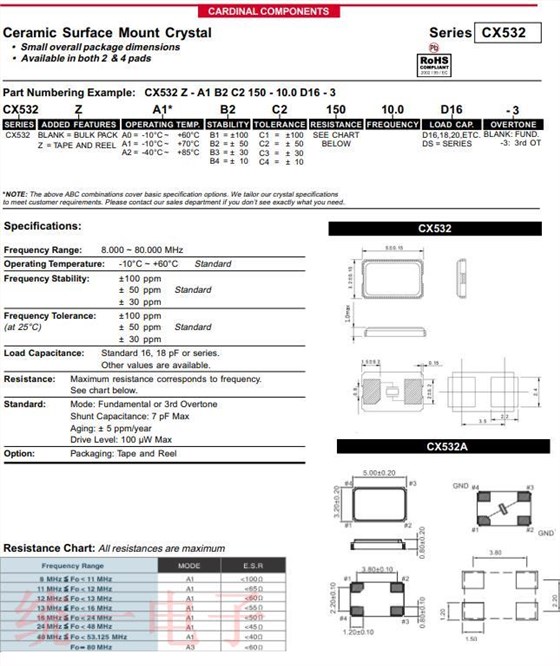

CX532Z-A2B3C5-70-27.0D18晶振 参数表

Cardinal晶振	单位	CX532晶振	石英晶振基本条件
标准频率	f_nom	27.000 MHz	标准频率
储存温度	T_stg	-55º to + 125º C	裸存
工作温度	T_use	-40°C ~ +85°C	标准温度
激励功率	DL	100 µW Ma
频率公差	f_— l	± 20 ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.tydz99.com/
频率温度特征	f_tem	± 30 ppm	超出标准的规格请联系我们.
负载电容	CL	18 pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	70 Ohms	-40°C —+85°C,DL = 100μW
频率老化	f_age	±5× 10-6/ year Max.	+25°C,第一年

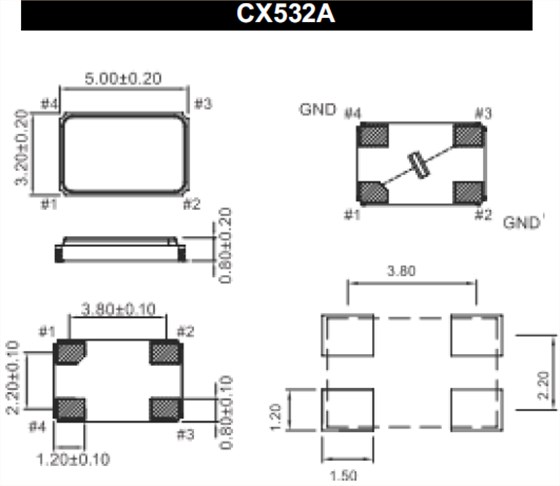

Cardinal晶振CX532,CX532Z-A2B3C5-70-27.0D18音叉晶体 尺寸图

X1A000091000100晶振使用注意事项

耐焊性

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。Cardinal晶振CX532,CX532Z-A2B3C5-70-27.0D18音叉晶体
PCB设计指导:

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。Cardinal晶振CX532,CX532Z-A2B3C5-70-27.0D18音叉晶体

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

Cardinal晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动.推进了环境考虑的音频播放器领域谐振器产品和服务.为了提供社会,努力维护地球环境.遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力.Cardinal晶振CX532,CX532Z-A2B3C5-70-27.0D18音叉晶体
Cardinal晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献.与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对密封包装无源谐振器,石英晶振的化学物质的管理强化等.地域社会环境保全活动及生物多样性保全活动的参加,这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善.
Cardinal晶振公司环保环境与发展对策:实行可持续发展战略.采取有效措施,防治4P金属面谐振器工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

欧美晶振原厂编码	Manufacturer厂家	Description 参数	Series型号	Frequency	Frequency Stability频率稳定度	ESR (Equivalent Series Resistance)电阻	Operating Temperature工作温度
CX532Z-A2B3C5-70-12.288D18	Cardinal晶振	CRYSTAL 12.2880MHZ 18PF SMD	CX532	12.288MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-12.288D18	Cardinal晶振	CRYSTAL 12.2880MHZ 18PF SMD	CX532	12.288MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-12.288D18	Cardinal晶振	CRYSTAL 12.2880MHZ 18PF SMD	CX532	12.288MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-16.0D18	Cardinal晶振	CRYSTAL 16.0000MHZ 18PF SMD	CX532	16MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-16.0D18	Cardinal晶振	CRYSTAL 16.0000MHZ 18PF SMD	CX532	16MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-16.0D18	Cardinal晶振	CRYSTAL 16.0000MHZ 18PF SMD	CX532	16MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-12.0D18	Cardinal晶振	CRYSTAL 12.0000MHZ 18PF SMD	CX532	12MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-12.0D18	Cardinal晶振	CRYSTAL 12.0000MHZ 18PF SMD	CX532	12MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-12.0D18	Cardinal晶振	CRYSTAL 12.0000MHZ 18PF SMD	CX532	12MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-1966080D18	Cardinal晶振	CRYSTAL 19.6608MHZ 18PF SMD	CX532	19.6608MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-1966080D18	Cardinal晶振	CRYSTAL 19.6608MHZ 18PF SMD	CX532	19.6608MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-1966080D18	Cardinal晶振	CRYSTAL 19.6608MHZ 18PF SMD	CX532	19.6608MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-33.0D18	Cardinal晶振	CRYSTAL 33.0000MHZ 18PF SMD	CX532	33MHz	±30ppm	50 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-33.0D18	Cardinal晶振	CRYSTAL 33.0000MHZ 18PF SMD	CX532	33MHz	±30ppm	50 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-33.0D18	Cardinal晶振	CRYSTAL 33.0000MHZ 18PF SMD	CX532	33MHz	±30ppm	50 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-27.0D18	Cardinal晶振	CRYSTAL 27.0000MHZ 18PF SMD	CX532	27MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-27.0D18	Cardinal晶振	CRYSTAL 27.0000MHZ 18PF SMD	CX532	27MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-27.0D18	Cardinal晶振	CRYSTAL 27.0000MHZ 18PF SMD	CX532	27MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A5B3C5-70-20.0D18	Cardinal晶振	CRYSTAL 20.0000MHZ 18PF SMD	CX532	20MHz	±30ppm	70 Ohm	-20°C ~ 70°C
CX532Z-A5B3C5-70-20.0D18	Cardinal晶振	CRYSTAL 20.0000MHZ 18PF SMD	CX532	20MHz	±30ppm	70 Ohm	-20°C ~ 70°C
CX532Z-A5B3C5-70-20.0D18	Cardinal晶振	CRYSTAL 20.0000MHZ 18PF SMD	CX532	20MHz	±30ppm	70 Ohm	-20°C ~ 70°C
CX532Z-A2B3C5-70-14.7456D18	Cardinal晶振	CRYSTAL 17.7456MHZ 18PF SMD	CX532	14.7456MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-14.7456D18	Cardinal石英水晶振子	CRYSTAL 17.7456MHZ 18PF SMD	CX532	14.7456MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A2B3C5-70-14.7456D18	Cardinal晶振	CRYSTAL 17.7456MHZ 18PF SMD	CX532	14.7456MHz	±30ppm	70 Ohm	-40°C ~ 85°C
CX532Z-A5B3C5-70-12.0D18	Cardinal晶振	CRYSTAL 12.0000MHZ 18PF SMD	CX532	12MHz	±30ppm	70 Ohm	-20°C ~ 70°C
CX532Z-A5B3C5-70-12.0D18	Cardinal晶振	CRYSTAL 12.0000MHZ 18PF SMD	CX532	12MHz	±30ppm	70 Ohm	-20°C ~ 70°C
CX532Z-A5B3C5-70-12.0D18	Cardinal晶振	CRYSTAL 12.0000MHZ 18PF SMD	CX532	12MHz	±30ppm	70 Ohm	-20°C ~ 70°C
