硅晶振的适用范围和部分参数

2019-02-18 13:56:03

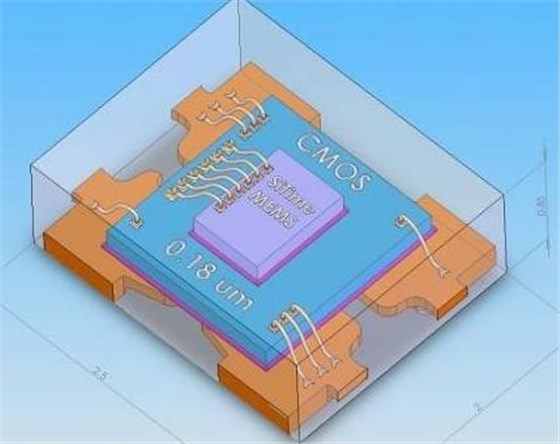

晶振产品经过多年的发展,从陶瓷晶振,石英晶振,一路进化成了现在的硅晶振,硅晶振拥有极多的功能性,极强的坚固性和长寿命,MTBF超过5亿小时,并且体积小,价格低,为开发人员和供应链管理人员提供了现代组件所需的一切.

晶振是石英晶振的直接替代品,甚至可以在不重新设计电路板的情况下使用.除了节省的成本外,用户还可享受30倍的使用寿命和更高的抗冲击和振动性能,使其应用更加安全.

革命性的超低功耗32.768kHzXOTCXO晶振,外壳尺寸为1.5x0.8mm2.0x1.6mm,具有低于1μA的极低功耗,并且稳定性从±5ppm开始.温度范围为-40°C+85°C.通过降低幅度,可以进一步降低功耗并完全适应应用.由于其功耗非常低,VDCULPOULPPOVDD范围为1.23.

硅晶振的适用范围和部分参数

频率范围为0.2137MHz的标准低功耗XO(LPO系列)以其极低的价格,极低的功耗,非常精确的标准频率稳定性(-40/+85°C时±20ppm)和卓越性能而脱颖而出抖动值.LPOEMI行为比同类石英晶体振荡器54.VDD范围为1.53.63LPO137MHz时的功耗为4.8mA.在可比较的条件下,基于石英的XO吸收约40mA.1110MHz的范围内,LPO仅消耗3.4mA,另外还具有省电停止功能.

在待机模式下,标准外壳(2.0x1.6;2.5x2.0;3.2x2.5;5.0x3.27.0x5.0mm)中可用的LPO的功耗仅为0.6μA.对于新设计,PETERMANN-TECHNIK建议使用2.0x1.6mm2LPO.5x2.0mm外壳,因为这些外壳比相同尺寸的石英振荡器或5.0x3.2mm7.0x5.0mm的大型陶瓷外壳中的石英振荡器更实惠.此外,可以在这些外壳中创建具有其他振荡器变体的交叉应用(例如,具有扩频低功耗振荡器的SMD晶振,而无需设计新的布局.

硅晶振的适用范围和部分参数

极具创新性的LPO-2系列没问题.LPO-2系列可输出频率范围为1110MHz的两个频率,可在频率选择引脚上选择.可扩展的输出频率是F0(基频)或基频的分频.F0开始,可以生成F0/2,F0/3,F0/4F0/8的分频.例如,以太网为50/25MHz,音频为24.576/12.288MHz,视频为54/27MHz,CPU66/33MHzUSB应用为48/24/12MHz.第一年后老化为±1ppm,因此处于TCXO水平.标准稳定性在-20/+70°C时为±20ppm,-40/+85°C时为±25ppm.抖动值当然是业内最佳的0.8ps.使用LPO-2,可轻松多次使用两种不同频率的振荡器,

此外,产品系列还包括UPO系列(低成本超高性能SMD晶振)HPTLPO系列(高精度/高温振荡器).-40°C125°C的温度范围内,这些振荡器提供±20ppm的极低频率漂移,其中AECQ100汽车标准型号在-55°C125°C的温度范围内提供均匀的±25ppmC.使用经典生产的时钟石英振荡器无法实现这些精度等级.硅振荡器的可靠性也是石英振荡器的三十倍.PETERMANN-TECHNIK特别指出,非常小的外壳中的非常高精度的振荡器越来越多地用于诸如"信息娱乐系统","车载网络","碰撞检测""齿轮控制"等领域.
