爱普生晶振的输出波形与测试电路分析

2019-05-14 13:43:45

爱普生晶振在晶体行业中名列前茅,从成立以来发展至今始终以客户为中心,并且不断开拓创新,研发高精密贴片石英晶振产品以满足不断变化的市场.下面统一电子给大家所介绍到的是爱普生晶振的输出波形与测试电路分析.

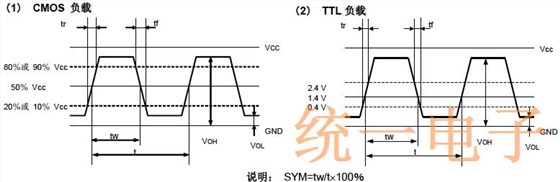

1.时序表

爱普生晶振的输出波形与测试电路分析

2.测试条件

(1)有源晶振电源电压

超过150μs,直到电压级别从0%达到90% .

电源电压阻抗低于电阻2Ω.

(2)其他

输入电容低于15pF

5倍频率范围或更多测量频率.

铅探头应尽可能短.

测量晶振频率时,探头阻抗将高于1MΩ.当波形经过振荡器的放大器时,可同时进行测量.

(3)其他

CL包含探头电容.

应使用带有小的内部阻抗的电表.

使用微型插槽,以观察波形.(请勿使用该探头的长接地线.)

爱普生晶振的输出波形与测试电路分析

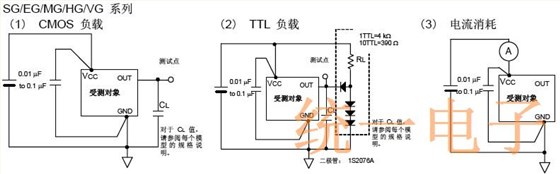

3.爱普生晶振测试电路

爱普生晶振的输出波形与测试电路分析

爱普生石英晶体振荡器TCO-****系列VG,TG,EG,XG系列*1:在频率电压控制功能时,进行连接

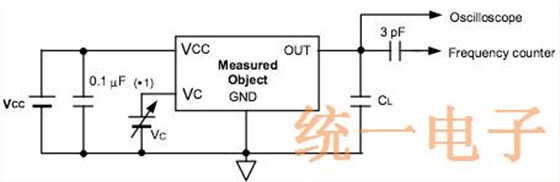

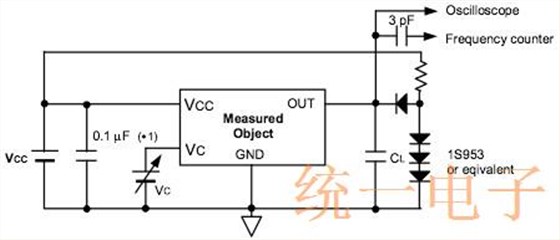

(1)CMOS负载

爱普生晶振型号

TCO-710x

TCO-708*X1A

爱普生晶振的输出波形与测试电路分析

(2)抗低,电容负载

爱普生晶振型号

TG-5021CG/CE

TG-5031CJ

TG-5035CG/CE/CJ

爱普生晶振的输出波形与测试电路分析

(3) TTL负载

EPSON晶振型号

TCO-708*A1A

爱普生晶振的输出波形与测试电路分析

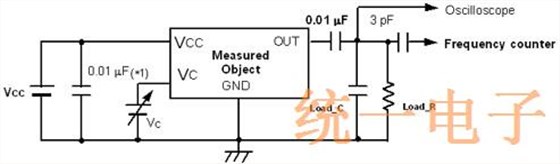

(4) Resistance,Capacitance load

EPSON晶振型号

VG-4512CAc

爱普生晶振的输出波形与测试电路分析

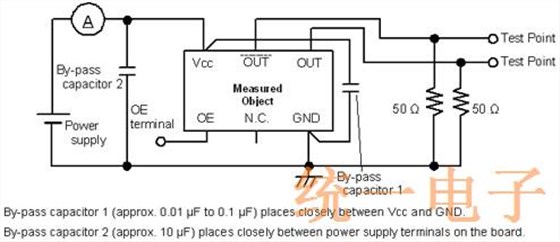

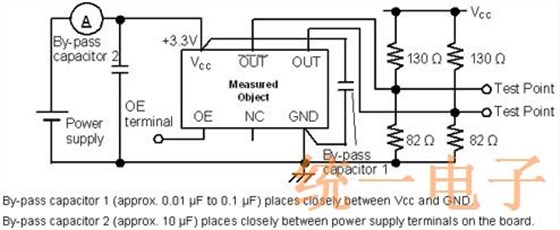

(5) LV-PECL负载

爱普生晶振型号

EG-2121CB/CA

XG-2121CA

EG-4121CA

爱普生晶振的输出波形与测试电路分析

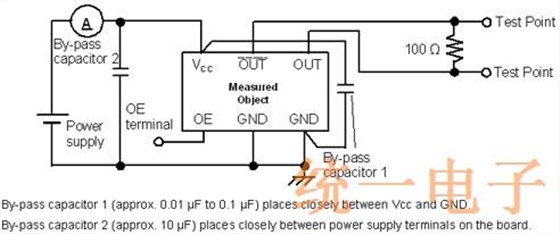

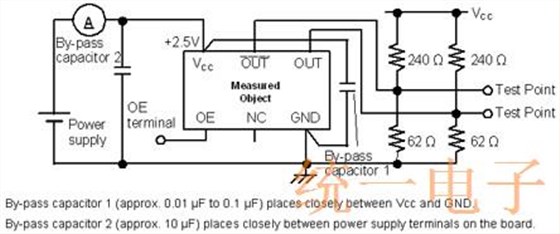

(6) LV-PECL负载

EPSON晶振型号

EG-2102CB/CA

XG-2102CA

EG-2101CA

EG-4101CA

EA-2102CB

爱普生晶振的输出波形与测试电路分析

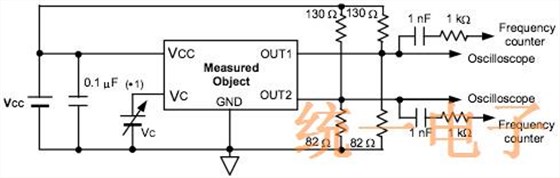

(7) LVDS负载

爱普生晶振型号

EG-2121/2102CB

XG-2121/2102CA

EG-2121/2102CA

EG-2101CA

EG-4121/4101CA

EA-2102CB

爱普生晶振的输出波形与测试电路分析

(8) HCSL负载

爱普生晶振型号

EG-2121/2102CA

EG-4121/4101CA

爱普生晶振的输出波形与测试电路分析
