Suntsu松图振荡器的优势及类型

2023-12-28 11:18:09

Suntsu松图振荡器的优势及类型

振荡器是你每天使用的非常重要的电子产品。从视频游戏控制台和电器到眩晕枪和全球定位系统都有一个振荡器。如果它有一个印刷电路板(PCB),它可能有一个电子振荡器。从19世纪通过使用电弧产生振荡的简陋开端,这些设备经过多年发展产生稳定的频率,这对我们的许多电子产品来说是必要的。在本帖中,我们将回顾什么是振荡,什么是振荡器,并触及我们在Suntsu石英晶振提供的几种最常见的振荡器类型。

振荡器基础
什么是振荡器?
在我们讨论振荡器如何工作之前,让我们快速回顾一下振荡的含义。振荡只是某种东西有规律地来回运动。这方面的一个例子是一个带有钟摆的老式落地钟。当钟摆摆动时,能量来回运动,从动能到势能,以保持钟摆摆动。石英晶体振荡器是基于振荡原理工作的设备中的电子电路,产生在特定频率下一致的输出信号。然后,这些频率可用于保持设备的准确时间,或在计算机和其他电子设备中为其他过程生成信号。
它们是如何工作的?
振荡器通过将直流电(DC)转换成交流电(AC)来工作。为此,DC电源连接到电路,然后流经振荡器电路,并成为特定频率的交流信号,称为正弦波。这些波在电子设备中充当信息信号,由于它在振荡时会随时间变化,因此它们成为所有需要精度的设备中不可或缺的一部分。

回到老爷钟的例子,钟摆不会无限摆动,因为摩擦会导致摆动之间的能量减少。除非另一个力继续增加一点推力,让振荡继续下去。通常,这是通过内部的弹簧来完成的,弹簧可以卷绕和展开,以在每次摆动时推动钟摆一点点,增加足够的能量使其保持运动。

振荡器电路中包含的基本元件就像弹簧和钟摆一样保持频率稳定和连续。振荡器的这些部分是频率确定电路(如晶体振荡器中的晶体)、放大器和正反馈电路。顾名思义,频率电路决定了振荡器的频率。与示例中的弹簧一样,放大器和反馈电路保持电流持续流动,因为电流通过放大器增加,然后反馈到频率电路,使振荡器能够自持。

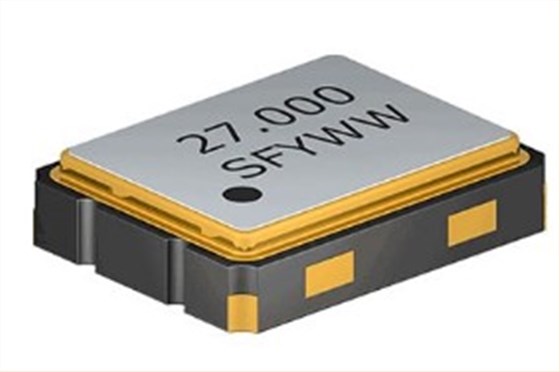

Suntsu晶体振荡器


振荡器的类型
有许多类型的电子振荡器,但它们都可以大致分为两类:非线性(弛豫)振荡器和线性振荡器(谐波)。对于非线性振荡器,能量在有源和无源元件之间传递,产生非正弦波形(如锯齿形、三角形或方形)。频率取决于能量在元件之间传递、充电和放电所需的时间。在线性振荡器中,能量从有源元件流向无源元件,产生正弦波或正弦输出。这些振荡器的频率由反馈路径决定。最常用的线性振荡器称为晶体振荡器。以下是我们在Suntsu销售的一些常见晶体振荡器的例子。

晶体振荡器
晶体振荡器是一种电子电路,它利用压电材料振动晶体的机械共振来产生具有精确频率的电信号。振荡器也称为波形发生器,以32.768kHz到250MHz以上的特定频率产生连续振动。32.768K晶体振荡器,电子振荡器的主要作用是从时钟源获取模拟信号,并将其转换为数字信号,通常为矩形波、正弦波或限幅正弦波,以操作电子设备。
晶体振荡器的优势包括:高频稳定性,频率范围,高品质因数,低相位噪声
晶体振荡器常见于数字手表、智能手机、计算机、收音机、时钟以及许多复杂的电子系统,如军事和航空航天通信系统。

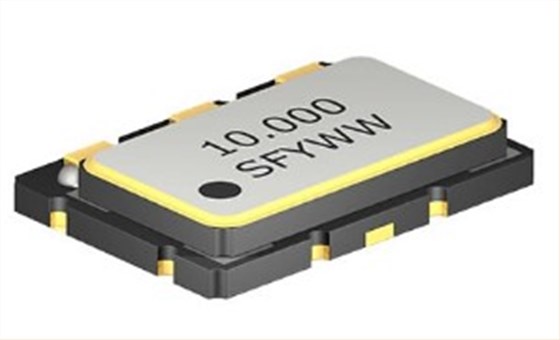

Suntsu OCXO

OCXO
恒温箱控制晶体振荡器(OCXO),也称为晶体恒温箱,被认为是其频率信号精度的最高执行者。这些装置包含内置加热器,并依靠高于正常的热量水平来帮助稳定和保持一致的温度。为了避免频率的变化并保持石英晶体在一个恒定的温度下,OCXO晶振通过运行一个温控室来保持它们的稳定性。因为需要热绝缘和加热器来将石英晶体加热到一定温度,所以OCXOs比其他晶体单元大,但是热绝缘可以作为温度波动的保护屏障。

OCXO的好处包括:温度稳定性,频率准确度,卓越性能,频率老化

OCXO用于控制一些最重要的通信技术的频率,如无线电发射机、蜂窝基站、军事通信设备,以及需要晶体提供最高频率稳定性的测量应用。

Suntsu TCXO

TCXO晶振

温度补偿晶体振荡器(TCXO)是一种特殊类型的晶体振荡器,在电子设备需要时提供高水平的稳定性和精度。这些单元通常出现在高温环境中,并主动抵消任何可能影响振荡器频率稳定性的温度变化的影响。温度在OCXO和TCXO的独特之处中发挥了作用,但它们确实有一点点不同。OCXO由一个“烤箱”组成,将晶体加热到所需的温度,这样外部变化就不会影响它。另一方面,TCXO晶体振荡器使用其温度补偿电路调整振荡器的频率,以识别超出范围的温度变化,并启动频率稳定机制作为响应。

TCXO的好处包括:温度稳定性,频率准确度,小包装尺寸,低相位噪声

由于TCXO在不同温度下的稳定性和准确性,它在许多应用中被发现。例如电源、医疗设备、时钟、卫星导航、电信和无线设备。

Suntsu VCXO

VCXO

压控晶体振荡器(VCXO)是一种晶体振荡器,它依靠电压控制输入来调节振荡器晶体产生的频率,通常称为“牵引”。VCXO与传统晶体振荡器的区别在于,VCXO晶体振荡器包括一个二极管来调谐或改变振荡器晶体的频率。二极管通常位于晶体的两侧,通过晶体传递电荷(电压)来调节振荡频率。

VCXO的优势包括:频率调谐能力,高品质因数,低相位噪声,频率稳定度

VCXO用于需要在保持稳定性的同时微调频率的应用。它们可以在电信、数据通信、医疗、军事、航空航天和其它满足高精度和稳定性要求的应用中找到


贴片石英晶振 包装尺寸 输出 工作温度 Jitter Voltage
SQG22C2A07-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS 0℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2A071-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS 0℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2A16-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +60℃ 1.5ps 2.5V±5%
SQG22C2A161-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +60℃ 1.5ps 2.5V±5%
SQG22C2A17-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2A171-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2A27-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -20℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2A271-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -20℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2A38-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -30℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2A381-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -30℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2A48-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -40℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2A481-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -40℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2B07-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS 0℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2B071-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS 0℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2B16-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +60℃ 1.5ps 2.5V±5%
SQG22C2B161-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +60℃ 1.5ps 2.5V±5%
SQG22C2B17-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2B171-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2B27-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -20℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2B271-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -20℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2B38-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -30℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2B381-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -30℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2B48-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR 振荡器 -40℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2B481-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -40℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2C07-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS 0℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2C071-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS 0℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2C16-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +60℃ 1.5ps 2.5V±5%
SQG22C2C161-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +60℃ 1.5ps 2.5V±5%
SQG22C2C17-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2C171-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2C27-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -20℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2C271-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -20℃ - +70℃ 1.5ps 2.5V±5%
SQG22C2C38-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -30℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2C381-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -30℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2C48-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -40℃ - +85℃ 1.5ps 2.5V±5%
SQG22C2C481-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -40℃ - +85℃ 1.5ps 2.5V±5%
SQG22C3A07-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS 0℃ - +70℃ 1.5ps 3.3V±5%
SQG22C3A071-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS 0℃ - +70℃ 1.5ps 3.3V±5%
SQG22C3A16-8.000M-250.000M 2.5X2.0 CERAMIC SMD (6 PAD) OSCILLATOR CMOS -10℃ - +60℃ 1.5ps 3.3V±5%
