津绽晶振,圆柱晶振,NXF 3-8晶振

津绽石英科技股份有限公司为专业的石英频率控制装置制造商.我们的主要生产产品为全系列石英晶体振荡子(DIP＆SMD X'TAL)、有源晶振、晶体振荡器(SMD OSLLATOR)和电压晶体控制振荡器(SMD VCXO).津绽晶振,贴片晶振,NXF 3-8晶振

NSK津绽晶振集团广泛用于通信行业的需求,包括为电信、无线和SATCOM以及WiMAX等新兴技术而设计的产品,包括用于电信的Stratum III和IIIE.此外,我们还为全球导航卫星系统(如GPS)提供高精度有源晶振,石英晶体振荡器,温补晶振等.所生产的高精密晶体谐振器、普通晶体振荡器(SPXO)、低噪音压控晶体振荡器(VCXO)、低振动温补晶体振荡器(TCXO)、高稳定恒温晶体振荡器(OCXO)广泛用于一些检测仪器,高端设备仪器,高精密设备等产品中.

津绽晶振,贴片晶振,NXF 3-8晶振.插件表晶32.768K系列具有超小型,质地轻的表面插件音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶体谐振器晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.津绽晶振,贴片晶振,NXF 3-8晶振

津绽晶振	单位	NXF 3-8晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40℃~+85℃	裸存
工作温度	T_use	-20∼+70℃	标准温度
激励功率	DL	1μW~10μW
频率公差	f_— l	±10ppm~ ±100ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±10ppm~ ±100ppm	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C —+85°C,DL = 100μW
频率老化	f_age	±3× 10^-6/ year Max.	+25°C,第一年

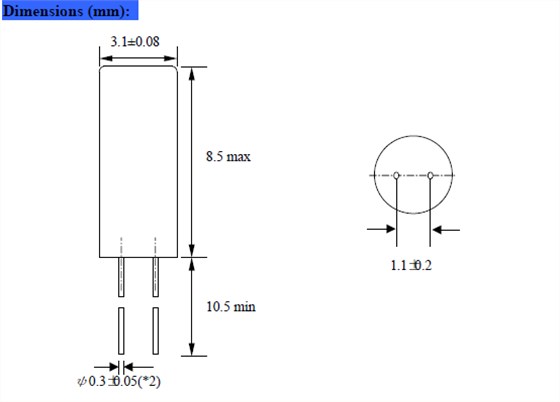

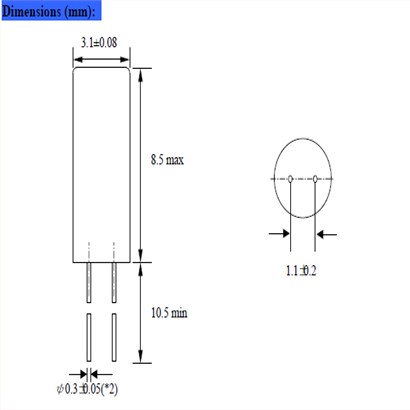

NXF 3-8 DIP

注意事项

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.津绽晶振,贴片晶振,NXE晶振,石英晶体谐振器津绽晶振,贴片晶振,NXF 3-8晶振
