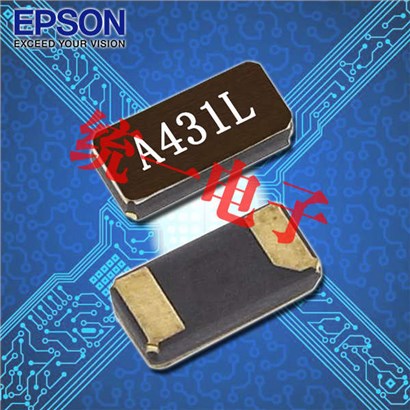

EPSON晶振FC1610AN,X1A000121000800无源谐振器

EPSON晶振FC1610AN,X1A000121000800无源谐振器是一款1610mm贴片型的音叉晶体谐振器,32.768K时钟晶体,爱普生晶振以32.768KHZ晶振而出名,目前爱普生品牌遍布全世界,而千赫兹的压电石英晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体。

编码X1A000121000500具有小型,薄型,轻型的贴片表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥贴片晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

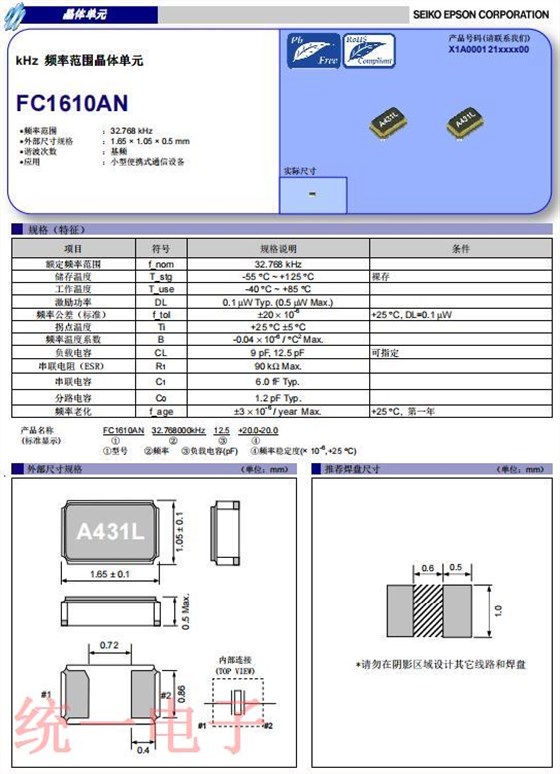

X1A000121000800晶振参数表

项目	符号	规格说明	条件
额定频率范围	f_nom	32.768kHz
储存温度	T_stg	-55°C ~ +125°C	裸存
工作温度	T_use	-40°C ~ +85°C
激励功率	DL	0.1µW Typ. (0.5µW Max.)
频率公差（标准）	f_tol	± 20 × 10^-6,	+25°C,DL=0.1µW
拐点温度	Ti	+25°C ±5°C
频率温度系数	B	-0.04 × 10^-6/ °C²Max.
负载电容	CL	9pF, 12.5pF	可指定
串联电阻（ESR）	R₁	90kΩ Max.
串联电容	C₁	6.0fF Typ.
分路电容	C₀	1.2pF Typ.
频率老化	f_age	±3 ×10^-6/ year Max.	+25°C,第一年

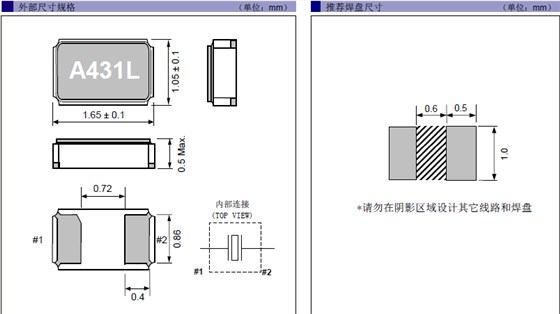

EPSON晶振FC1610AN,X1A000121000800无源谐振器尺寸图

X1A000121000800晶振使用注意事项

注意事项：
粘合剂
请勿使用可能导致32.768K晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.) EPSON晶振FC1610AN,X1A000121000800无源谐振器
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.EPSON晶振FC1610AN,X1A000121000800无源谐振器
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

爱普生晶振编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度
X1A000121000800	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000500	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000600	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000700	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	15 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121001100	1.65 x 1.05 x 0.5 mm	FC1610AN晶振	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
X1A000121001200	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
X1A000121001300	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121001400	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	7 pF	-10.0/+20.0 ppm	-40 to +85 °C
