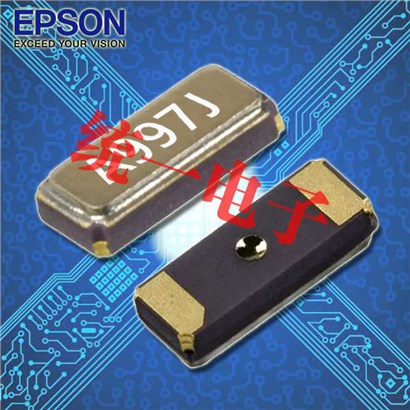

爱普生晶振FC-13A,X1A000091000100贴片晶体是一款尺寸为3215mm无源晶振,SMD谐振器,32.768K晶振,时钟晶振,采用优质的原料结合高超的生产技术打磨而成,具备超高的可靠性能和稳定性,以及具有高质量高性能的特点,十分适合通信设备,可视化智能家居,物联网,便携产品等领域,产品外形具备轻薄小的特点,无疑为其加分,更适合无线模块行业,这款产品经由爱普生公司优秀且资深的技术人员,利用自身资源和优势打造出来独特的产品线之一,并为爱普生公司吸引了无数合作伙伴,同时建立起长久的合作关系.
X1A000091000100晶振参数表
| 项目 | 符号 | 规格说明 | 条件 |
|---|---|---|---|
| 额定频率范围 | f_nom | 32.768kHz | |
| 储存温度 | T_stg | -55°C ~ +125°C | 裸存 |
| 工作温度 | T_use | -40°C ~ +125°C | |
| 激励功率 | DL | 0.5µW (1.0µW Max.) | 如果你有最大激励功率为 1.0µW 的需求,请联系我们. |
|
频率公差 （标准） |
f_tol | ±20 × 10-6, ±30 × 10-6, ±50 × 10-6 | +25°C, DL=0.1µW |
| 拐点温度 | Ti | +25°C ±5°C | |
| 频率温度系数 | B | -0.04 × 10-6/ °C2Max. | |
| 负载电容 | CL | 9pF, 12.5pF | 可指定 |
| 串联电阻（ESR） | R1 | 70kΩ Max. | |
| 串联电容 | C1 | 3.2fF Typ. | |
| 分路电容 | C0 | 0.9pF Typ. | |
| 频率老化 | f_age | ±3 ×10-6/ year Max. | +25°C, 第一年 |

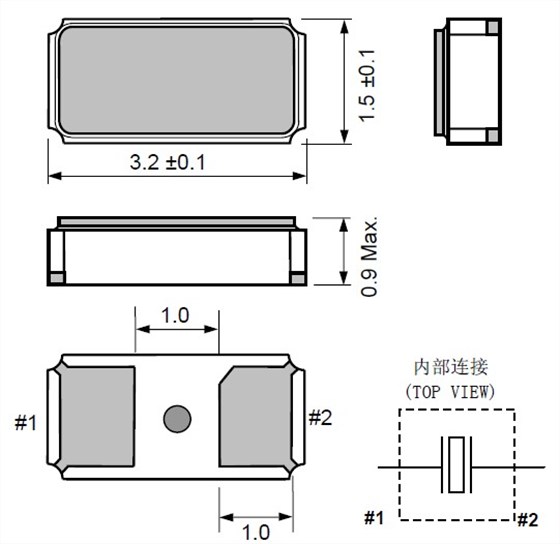

爱普生晶振FC-13A,X1A000091000100贴片晶体尺寸图
X1A000091000100晶振使用注意事项
耐焊性
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。爱普生晶振FC-13A,X1A000091000100贴片晶体.
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。爱普生晶振FC-13A,X1A000091000100贴片晶体
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
| 品牌 | 编码 | 尺寸 | 型号 | 频率 | 负载 | 产品系列 |
| EPSON爱普生 | X1A000141000100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141000200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141000300 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 12.5 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141000400 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141000500 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 12.5 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141000600 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141001100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141001500 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141001600 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141001900 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 12 pF | 无源贴片晶振 |
| EPSON爱普生 | X1A000141002200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 18 pF | 无源贴片晶振 |
| 编码 | LxWxH/尺寸 | Model/型号 | Frequency/频率 | CL Value/负载 |
| X1A000091000100 | 3.2 x 1.5 x 0.9 mm | FC-13A | 32.768000 kHz | 12.5 pF |
| X1A000091000200 | 3.2 x 1.5 x 0.9 mm | FC-13A晶振 | 32.768000 kHz | 12.5 pF |
| X1A000091000300 | 3.2 x 1.5 x 0.9 mm | FC-13A | 32.768000 kHz | 9 pF |
| X1A000091000500 | 3.2 x 1.5 x 0.9 mm | FC-13A | 32.768000 kHz | 9 pF |
