16MHz,CSX325T16.000M2-UT10,3225mm,CSX-325T,西铁城TCXO晶振

16MHz,CSX325T16.000M2-UT10,3225mm,CSX-325T,西铁城TCXO晶振，日本进口晶振，Citizen西铁城晶振，型号：CSX-325T系列，编码为：CSX325T16.000M2-UT10，频率：16MHz，电源电压：1.8V~3V，工作温度范围：-30℃至+75℃，小体积晶振尺寸：3.2x2.5x1.0mm，四脚贴片晶振，TCXO晶振，温度补偿晶体振荡器，有源晶振，石英晶振，SMD晶振，石英晶体振荡器，石英水晶振动子。具有超小型晶振，轻薄型晶振，低抖动晶振，低功耗晶振，低电源电压晶振，低相位噪声晶振，低电平等特点。应用于：物联网晶振，无线网络晶振，无线通讯晶振，汽车电子晶振，北斗导航晶振，蓝牙模块应用等。

16MHz,CSX325T16.000M2-UT10,3225mm,CSX-325T,西铁城TCXO晶振，产品特点：

高密度SMD型。超轻重量和超小型尺寸。
具有频率和电压控制功能。
提供1.8V超低电压驱动器。
低电流消耗，贴片石英晶振
自动安装和可回流式
最适用于蜂窝电话、GPS和其他带有电信设备的设备

20180421171456_6296统一

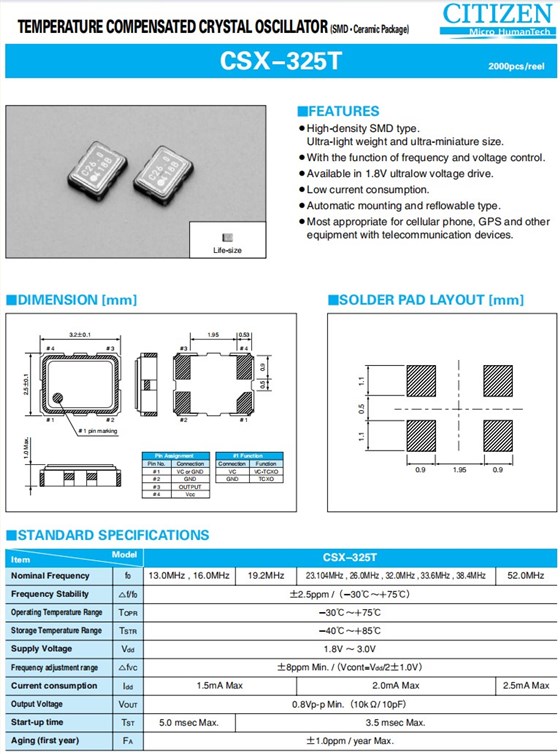

16MHz,CSX325T16.000M2-UT10,3225mm,CSX-325T,西铁城TCXO晶振,参数表

Item

Model

CSX-325T

Nominal Frequency

13.0MHz , 16.0MHz

19.2MHz

23.104MHz , 26.0MHz , 32.0MHz , 33.6MHz , 38.4MHz

52.0MHz

Frequency Stability

△f/f0

±2.5ppm /（－30℃~+75℃)

Operating Temperature Range

TOPR

-30℃~+75℃

Storage Temperature Range

TSTR

-40℃~+85℃

Supply Voltage

Vdd

1.8V ～ 3.0V

Frequency adjustment range

△fVC

±8ppm Min. /（Vcont=Vdd/2±1.0V）

Current consumption

Idd

1.5mA Max

2.0mA Max

2.5mA Max

Output Voltage

VOUT

0.8Vp-p Min.（10kΩ/ 10pF）

Start-up time

TST

5.0 msec Max.

3.5 msec Max.

Aging (first year)

±1.0ppm / year Max.

20181130160053_3983统一

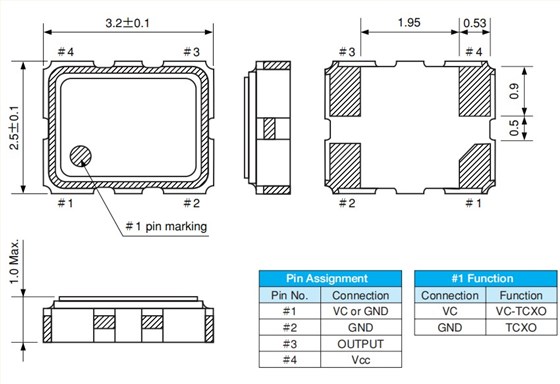

16MHz,CSX325T16.000M2-UT10,3225mm,CSX-325T,西铁城TCXO晶振,尺寸图

品牌	石英晶体振荡器	型号	频率	类型	电源电压
Citizen晶振	CSX532T19.800M3-U10	CSX532T	19.8MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T19.800M2-U10	CSX532T	19.8MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T13.000M2-UT10	CSX532T	13MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T16.800M2-UT10	CSX532T	16.8MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T19.200M2-UT10	CSX532T	19.2MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T26.000M2-UT10	CSX532T	26MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T13.000M3-UT10	CSX532T	13MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T16.800M3-UT10	CSX532T	16.8MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T19.200M3-UT10	CSX532T	19.2MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T26.000M3-UT10	CSX532T	26MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T16.3676M2-UT-10	CSX532T	16.3676MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T16.3676M3-UT-10	CSX532T	16.3676MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T24.5535M2-UT-10	CSX532T	24.5535MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T24.5535M3-UT-10	CSX532T	24.5535MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T12.800M2-UT10	CSX532T	12.8MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T12.800M3-UT10	CSX532T	12.8MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T13.000M1-UT10	CSX532T	13MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T16.000M2-UT10	CSX532T	16MHz	TCXO	2.4 V ~ 3 V
西铁城晶振	CSX532T16.000M3-UT10	CSX532T	16MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T19.680M3-UT10	CSX532T	19.68MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T19.800M2-UT10	CSX532T	19.8MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T20.000M2-UT10	CSX532T	20MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T20.000M3-UT10	CSX532T	20MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX532T26.000M1-UT10	CSX532T	26MHz	TCXO	2.4 V ~ 3 V
Citizen晶振	CSX325T13.000M2-UT10	CSX-325T	13MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T13.000M3-UT10	CSX-325T	13MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T16.000M2-UT10	CSX-325T	16MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T16.000M3-UT10	CSX-325T	16MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T19.200M2-UT10	CSX-325T	19.2MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T19.200M3-UT10	CSX-325T	19.2MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T26.000M2-UT10	CSX-325T	26MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T26.000M3-UT10	CSX-325T	26MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T33.600M2-UT10	CSX-325T	33.6MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T33.600M3-UT10	CSX-325T	33.6MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T38.400M2-UT10	CSX-325T	38.4MHz	TCXO	1.8 V ~ 3 V
Citizen晶振	CSX325T38.400M3-UT10	CSX-325T	38.4MHz	TCXO	1.8 V ~ 3 V
